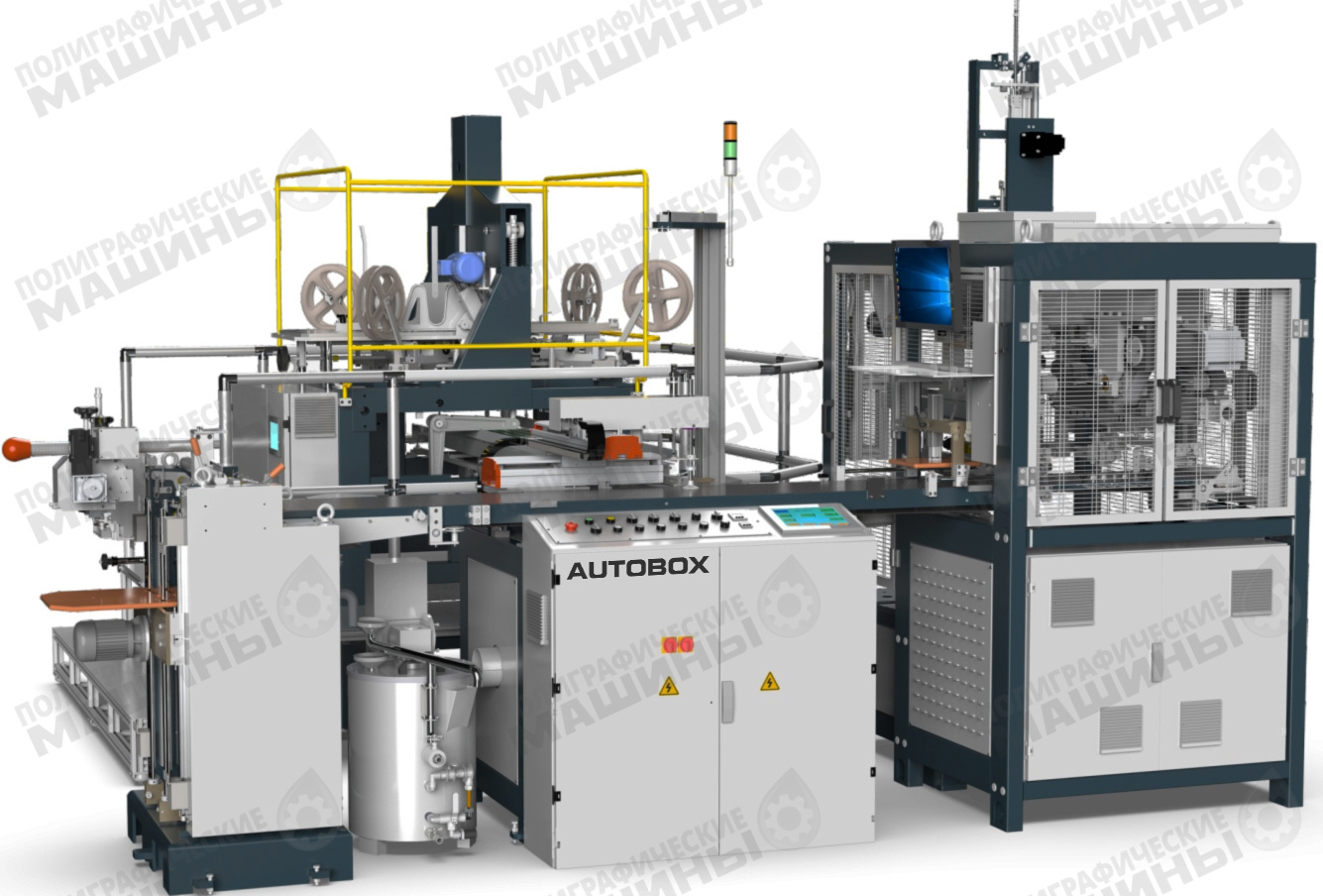

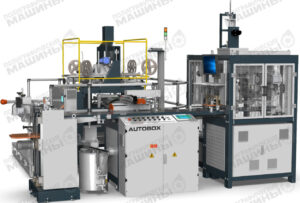

AUTOBOX 350 автоматическая коробкоделательная машина

AUTOBOX 350 автоматическая коробкоделательная машина

Макс. размер: 350х250х80 мм

AUTOBOX-350 — автоматическая машина для изготовления жестких коробок — это автоматическое интеллектуальное оборудование для изготовления коробок премиум-класса компактных размеров способное поместиться на ограниченной площади современной типографии. Оно подходит для массового изготовления различных типов жестких коробок: высококачественные шкатулки для драгоценностей и украшений, подарочные коробки, коробки для часов, пеналы, конфетницы, сувенирные коробки, косметические коробочки и т.д.

Машина построена на базе ЧПУ с дружественным оператору управлением. При возникновении ошибки машина автоматически остановится и подскажет оператору место неисправности. Так же машина оснащается системой отслеживания каждого процесса по камерам. AUTOBOX-350 автоматически подает обложку, переплетный картон, собирает четыре угла, приклеивает дно коробки к покровному материалу и выполняет полное обертывание покровного материала вокруг сторонок коробки.

Рабочий процесс AUTOBOX-350

Для автоматической работы линия AUTOBOX-350 оснащена:

• Устройство вакуумной подачи заготовок переплетного картона и заготовок покровного материала (лайнера);

Автоматический самонаклад картонных заготовок с нарезанными пазами и вакуумный самонаклад лайнера линии AUTOBOX

• Склеивающее устройство и конвейер приводятся в движение сервосистемой;
• Машина имеет бесступенчатую трансмиссию и отличается высокой точностью, легкостью регулировки и эффективностью;
• Конвейер, деленный на 2 цвета облегчает позиционирование для камеры и является патентом AUTOBOX;
• В блоке совмещения используется немецкая камера с 5 миллионами пикселей и роботизированная рука для подачи заготовки из переплетного картона со собранными углами, что повышает точность обнаружения до ±0. 05 мм;

Роботизированный высокоточный манипулятор AUTOBOX для совмещения картонной заготовки с лайнером. Деленный двуцветный вакуумный конвейер подачи лайнера позволяет камерам позиционировать картонную заготовку с точностью 0,05 мм

• В формовочном блоке используются линейные направляющие THK (Япония) и электронная система привода кулачка, гарантирующая стабильное качество и плавное движение, а также увеличивающая глубину заклейки и красивую формовку углов.

Модуль финальной оклейки AUTOBOX с оборачиванием лайнера по контуру картонной заготовки и надежным продавливанием углов

Функционал AUTOBOX-350:

1) Подходит для всех видов жестких коробок массового производства;

2) Компьютерное управление с автоматической остановкой и отображением ошибок;

3) Автоматические вакуумные самонаклады бумаги и серого переплетного картона;

4) Круглосуточная работа клеевой станции;

5) Сборка углов с независимым компьютерным управлением и системой прогрева;

6) Главные ЧПУ Panasonic и дружественная оператору система управления;

7) Споттер (позиционирование картонной заготовки и покровного материала(лайнера)) с помощью системы отслеживания камеры и SCARA (робот-манипулятор с селективной сборкой по соответствию формы) (точность ± 0,05 мм);

8) Модуль оклейки может автоматически и непрерывно подавать собранную заготовку коробка-лайнер, оборачивать лайнер вокруг контура картонной коробки, загибать угловые края, складывать и формировать коробку;

9) Изготовление нестандартных коробок и коробок из пластика (опционально);

10) Автоматическая система контроля вязкости клея (опция);

11) Секция формования с одной станцией и кулачковым управлением;

12) Обёртка по длинной и короткой стороне в один слой;

13) Жестко фиксированная секция формовки;

14) Нижняя форма использует поршневой привод;

15) Направление выхода ящика параллельно основной конвейерной ленте;

Процесс изготовления коробки:

Шаг 1: Подготовьте материалы:

(V-образная вырезка пазов сборки коробки для переплётного картона и высечка контура обертывания с клапанами для лайнера)

Требуемое оборудование: Плоско-высекальный станок и пазорезка для V-образных канавок.

Шаг 2: Запуск материала в линию AUTOBOX-350:

Примечание:

1. Макс. Размер готовой коробки = размеры определяются размером лайнера.

А(мин.) ≤W+2H+2T+2R≤A (макс.);  B(мин.) ≤L+2H+2T+2R≤B(макс.)

2. Длина и ширина коробок соответствуют определенной пропорции. Комбинация Макс. Ширины и Мин. длины не могут быть совмещены в одной коробке.
3. Производительность машины определяется размером коробки, лайнера и качеством подготовки заготовок переплетного картона.
4. Покупатель должен обеспечить наличие линии сжатого воздуха: 6атм=0,606МПа, необходим компрессор мощностью 5,5кВт

Технические характеристики:
