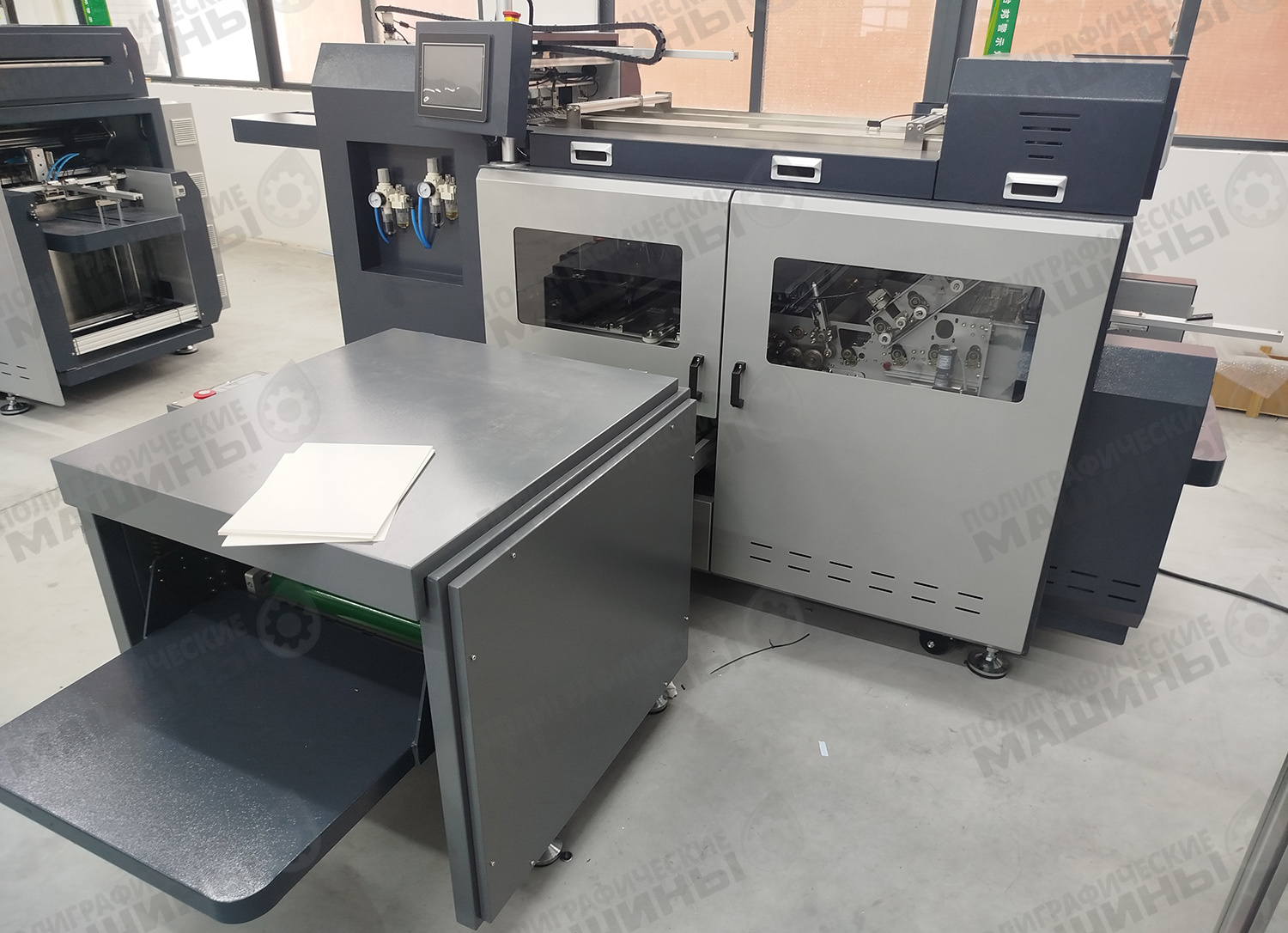

Полуавтоматическая лэй-флат машина FotoBook 530 для фотокниг

Умная, полностью автоматические машины FotoBook 530 с технологией плосколежащего (панорамного) переплёта LayFlat.

Максимальная производительность машин — до 1200 лэй-флэтов в час

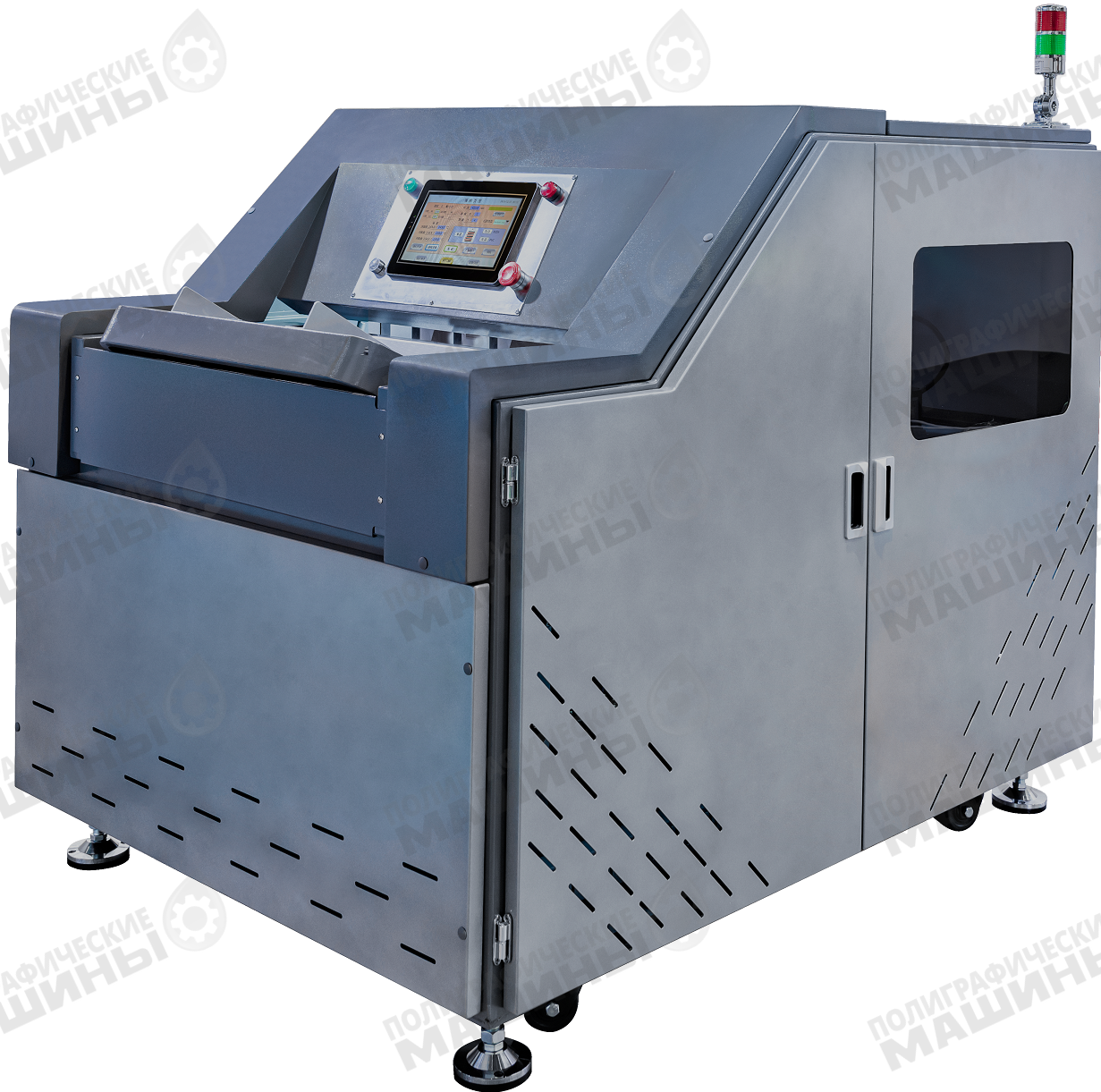

Полуавтоматическая машина для сборки фотоальбомов и фотокниги из сфальцованных лэйфлатов FotoBOOK-530

Процесс работы:

• Оператор вручную подает в машину уже сфальцованные листы и проставочные листы.
• Машина наносит термоклей на половину поверхности сфальцованного листа и укладывает его на предыдущий сфальцованный лист или на проставочный лист проклеенной половиной вниз.
• Далее выполняется придавливание уложенных листов друг к другу для склейки.
• После этого сверху подается, проклеивается и укладывается уже следующий лист.
• Готовый блок формируется из заданного оператором количества листов и по его достижении выводится из машины.

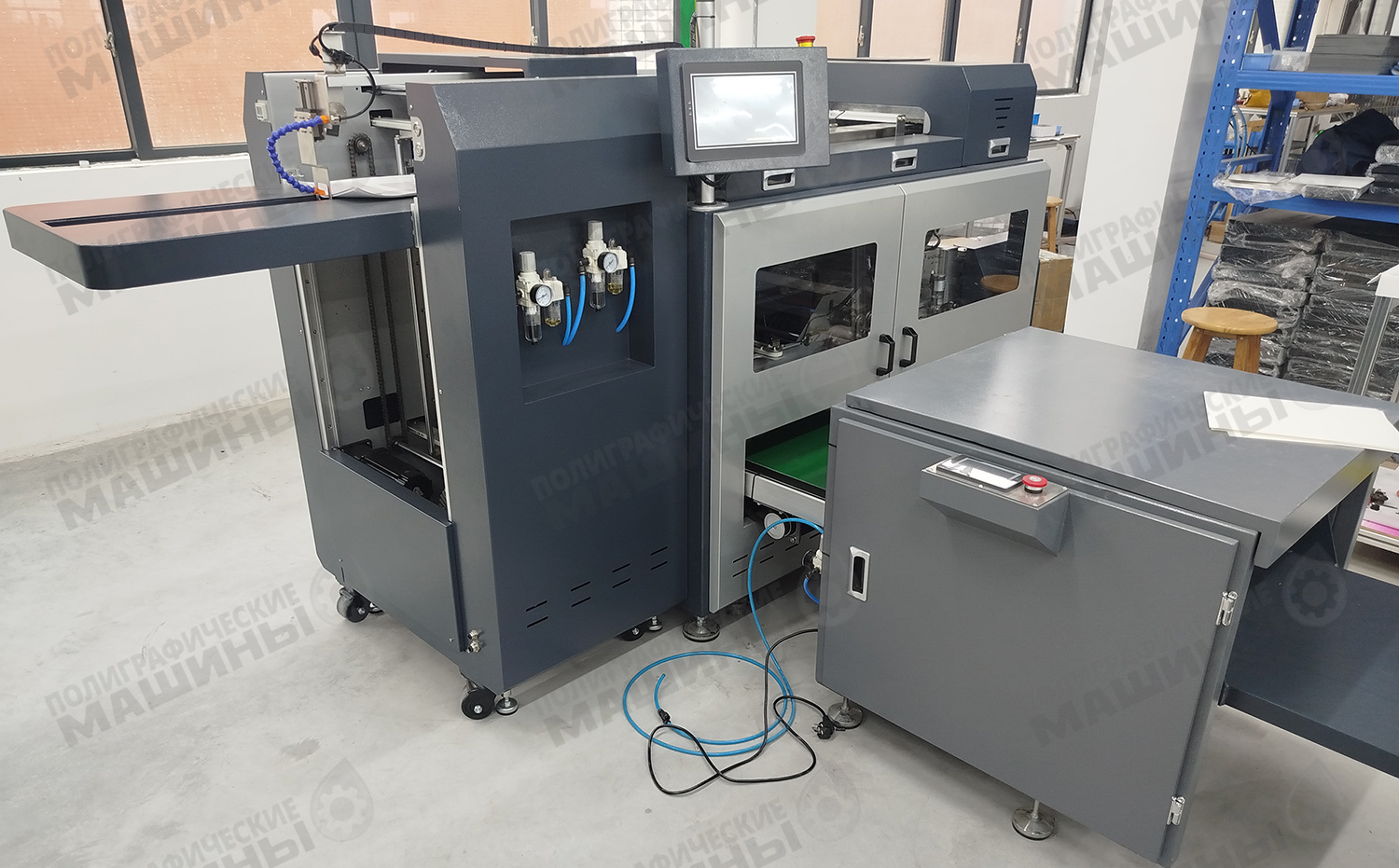

• ОПЦИОНАЛЬНО: Машина может быть укомплектована пневматическим пресс-конвейером в линию – он придавливает каждую книгу плитой до поступления следующей

Образец получаемого лэй-флэт блока со вставкой перекладки из черного ПВХ:

Сфальцованные листы и проставки четко выравниваются машиной по верному углу

Машина Автоматически выполняет следующие операции:

• Проклейка: проклейка лэй-флата или проставочного листа термоклеем;
• Сборка: автоматическое выравнивание, укладка и придавливание каждого лэйфлата и проставочного листа один за другим.

ДИСПЛЕЙ УПРАВЛЕНИЯ

Дисплей управления FotoBOOK-530

Оператор вводит с дисплея длину бумаги, задает к-во листов в книге, контролирует температуру клея и выбирает из четырех режимов склейки:

• Без листа-проставки
• С листом-проставкой на каждый лэй-флат – сначала лэйфлат
• С листом-проставкой на каждый лэй-флат – сначала прокладка
• С листом-проставкой как форзацем — только вначале блока и только в конце блока

Дисплей отражает к-во общее проклеенных страниц, Заданное и фактическое количество сделанных книг, текущую температуру.

При перерывах машина переключается в режим экономии электроэнергии: поддерживается температура клея и все механизмы работают в режиме ожидания

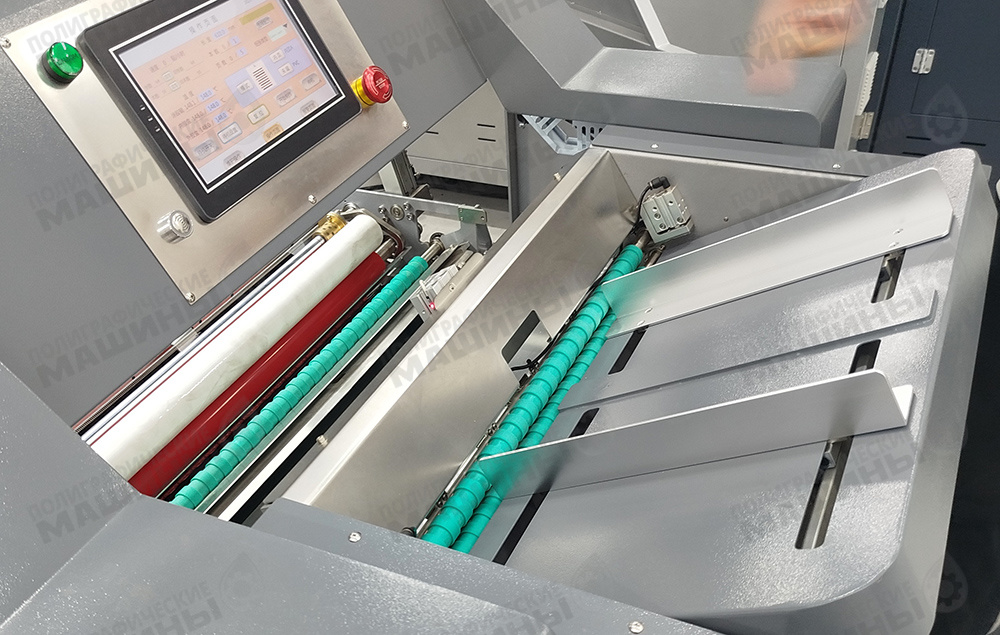

ЛОТОК ПОДАЧИ СФАЛЬЦОВАННЫХ ЛИСТОВ И ЛИСТОВ-ПРОКЛАДОК

Лоток подачи оснащен удобными боковыми направляющими и расположен под удобным для оператора углом загрузки. Один и тот же лоток используется как для загрузки лэй-флатов, так и листов-проставок.

Для четкого контроля и равнения переднего края лоток оснащен передними упорами и пневмо-ножом прижима переднего края.

Упоры и пневмоприжим открываются в момент начала подачи листа подающими валиками. Длина листа контролируется датчиком.

При возникновении замятия – лоток выдвигается и обеспечивает оператору доступ к клеевой секции

Лоток подачи FotoBOOK-530 выдвинут для обеспечения доступа оператору к клеевой секции

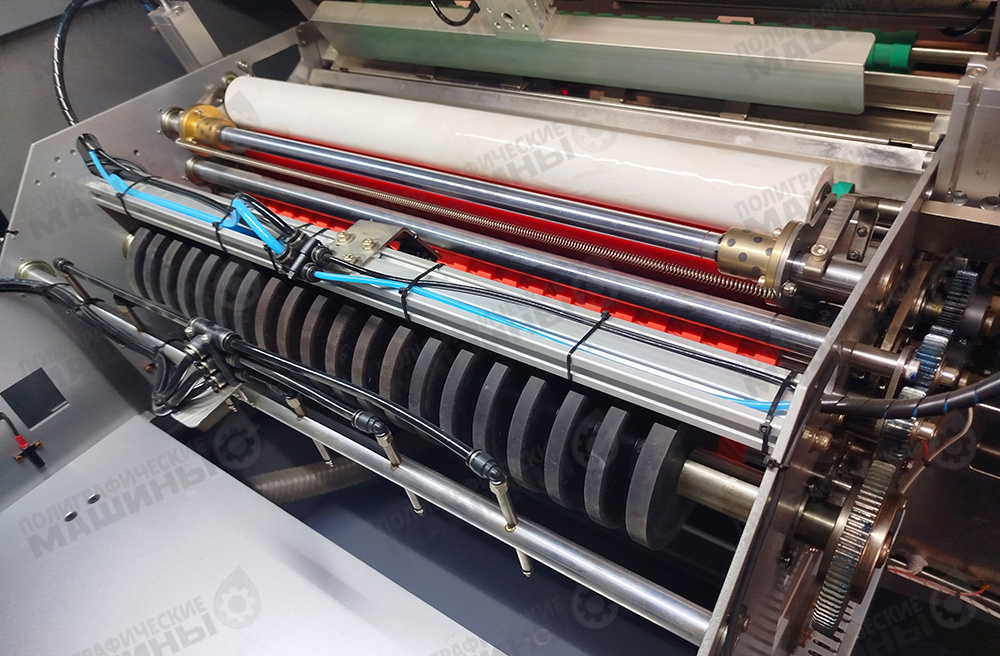

КЛЕЕНАНОСЯЩИЕ ВАЛЫ НА ГОРЯЧИЙ КЛЕЙ

Клеевая система FotoBOOK-530 работает на горячем клею

Клеевая станция FotoBOOK-530 использует самый эффективный способ склейки для фотобумаг и других материалов – проклейку на горячий клей на безводной основе.

Безводная основа позволяет избежать коробления бумаги в процессе высыхания.

Горячий клей обладает мгновенной схватываемостью, что обеспечивает надежность склейки, точность и сохранение формы блока во его время сборки.

Благодаря использованию горячего клея блоки можно сразу пускать в дальнейшую обработку – сразу после склейки. Это повышает скорость обработки заказа и позволяет типографии сразу отдавать готовую книгу клиенту в режиме «по требованию».

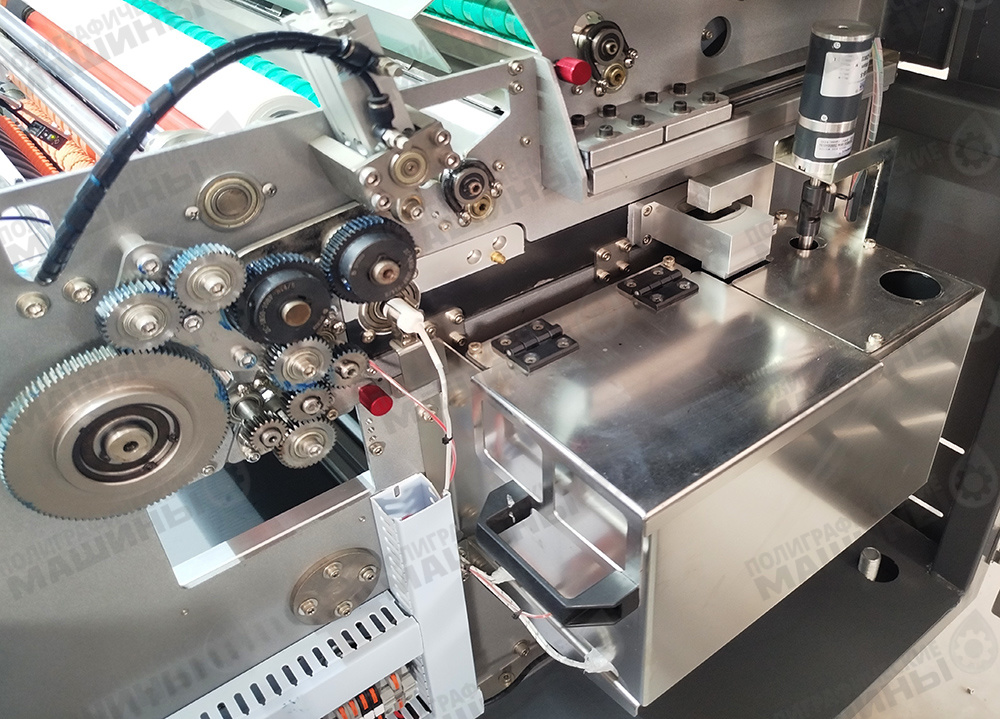

КЛЕЕВОЙ БАК С МИКСЕРОМ И АВТО-КОНТРОЛЕМ ВЯЗКОЗТИ

Клеевой бак машины вмещает до 5 кг клея и оснащен автоматическим миксером и вискозиметром – для обеспечения стабильной толщины клеевого наката и качества склейки.

Клеевая система FotoBOOK-530 работает на горячем клею

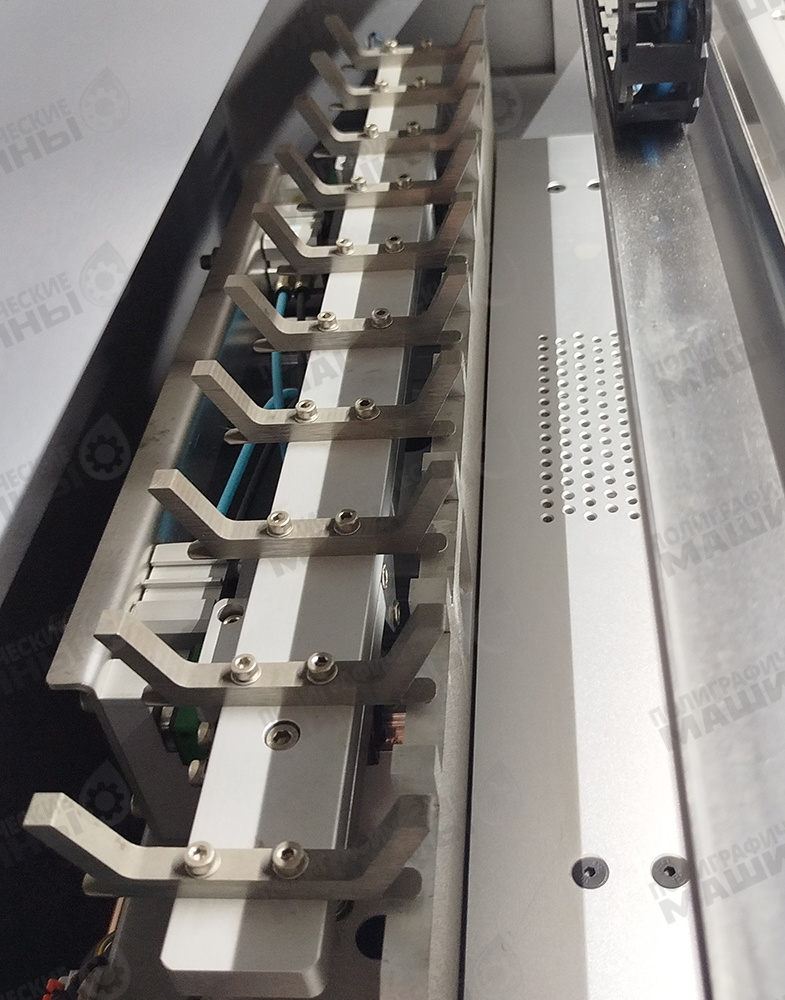

УПОРЫ РАВНЕНИЯ И УКЛАДКИ И ВОЗДУШНЫЕ НОЖИ

После проклейки ведущий край листа ровно фиксируется специальными съемниками-упорами по верному углу и доталкивается до упоров проводящими валиками, а его хвостовая часть направляется и придавливается воздушными соплами высокого давления.

Такая система позволяет достичь высокой точности укладки как по корешку – без выступающих в разнобой относительно друг от друга лэй-флатов.

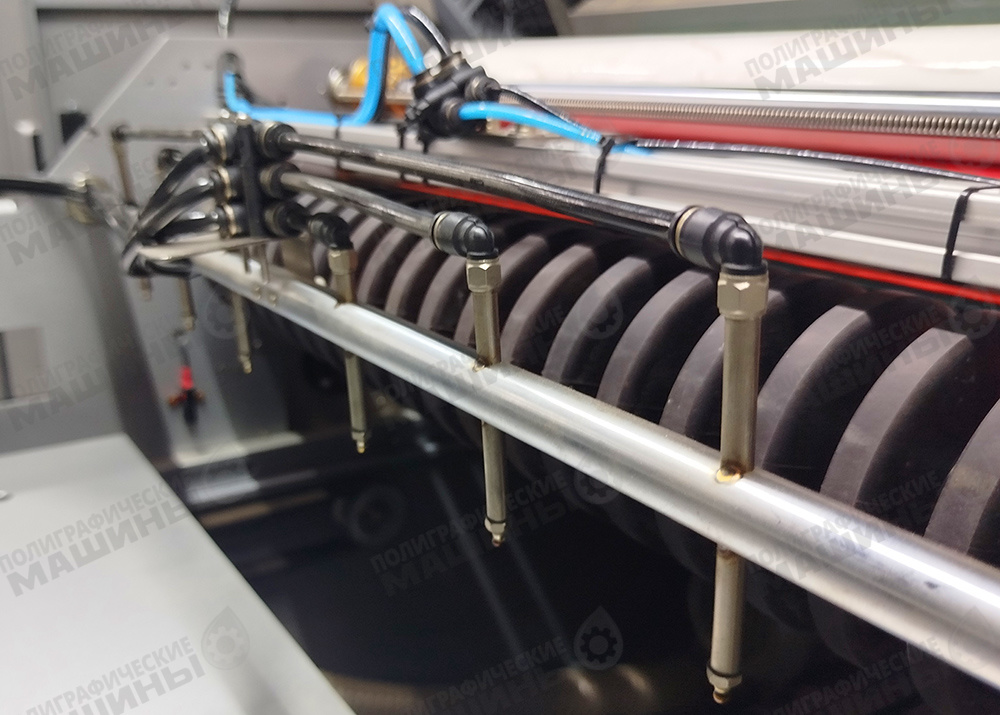

Направляющие передние упоры и сопла высокого давления системы укладки листов лэй-флат машины FotoBOOK-530

ВАКУУМНЫЙ СТОЛ УКЛАДКИ ЛИСТОВ И СБОРКИ БЛОКА

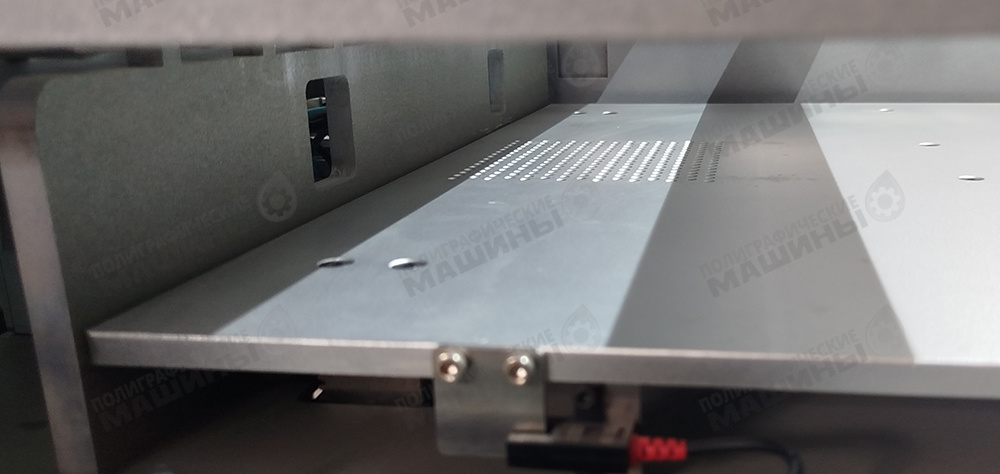

Четко удерживать собираемый блок в нужной позиции на столе укладки помогают вакуумные сопла рабочего стола. Фиксация блока в постоянном положении обеспечивает высокую точность укладки.

Вакуумный рабочий стол сборки FotoBOOK-530 позволяет предотвратить смещение блока во время множества циклов укладки

ВЫВОДНОЙ ЛОТОК

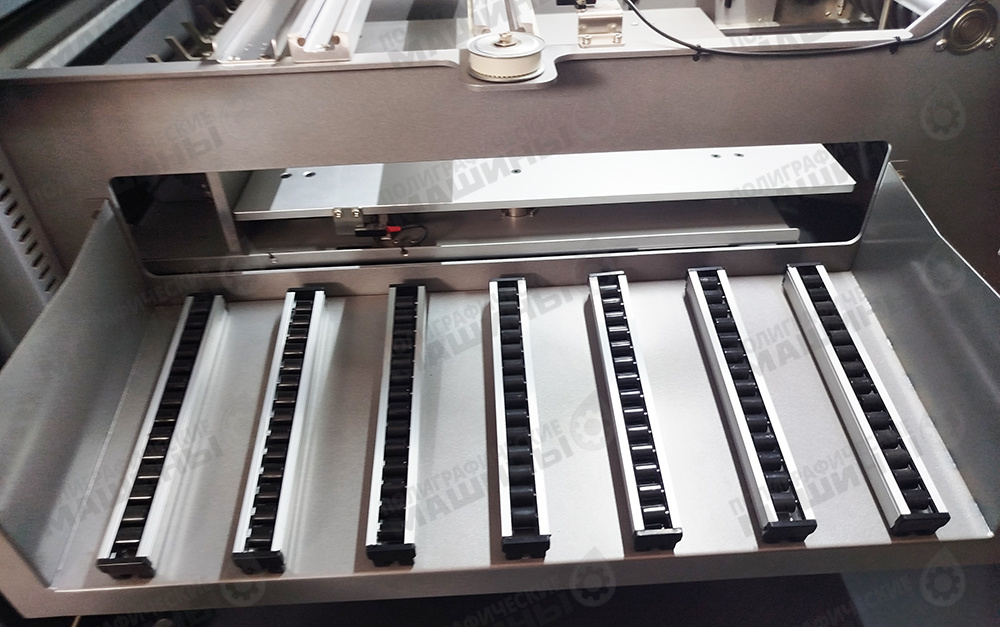

После достижения заданного количества листов готовый блок выталкивается на роликовый лоток приемки. Готовые блоки могут скользить по нему и укладываться в коробку или на опциональный конвейер.

Готовые блоки скользят по роликам лотка приемки FotoBOOK-530 в коробку

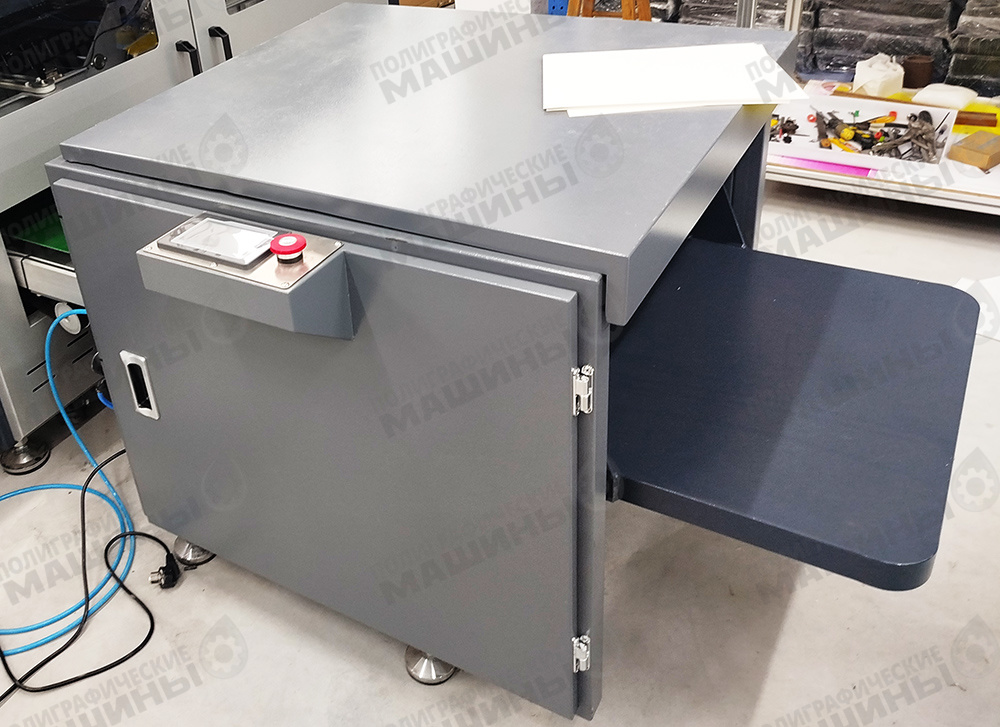

ОПЦИОНАЛЬНЫЙ ПНЕВМАТИЧЕСКИЙ ПРЕСС-КОНВЕЙЕР

В качестве опции доступен пресс-конвейер с плитой прижима, приводимой в движение мощными пневмоцилиндрами.

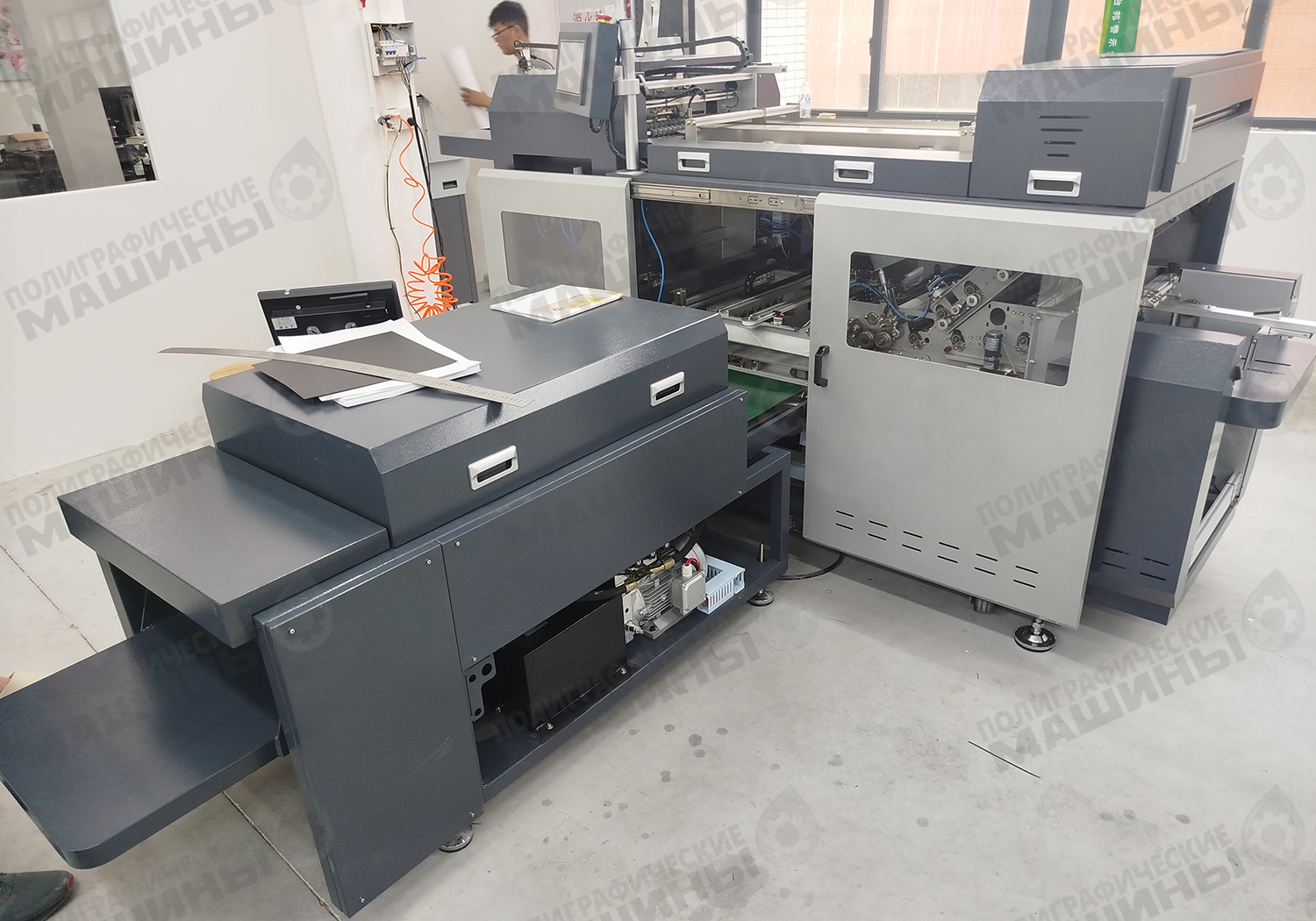

Опциональный пневмо-пресс-конвейер FotoBOOK-530

Плита лучше продавливает биги лэйфлатов и придает блоку более плоскую форму пока клей остывает

Мощная прижимная плита пресс-конвейера FotoBOOK-530 продавливает биги лэйфлатов пока клей еще не остыл. Благодаря этому получаем на выходе блок идеально плоской формы

Технические характеристики:
