DIGITIZER-390SP 2-сторонний полуавтоматический ламинатор для лазерной печати

Двухсторонний полуавтоматический ламинатор для лазерной печати

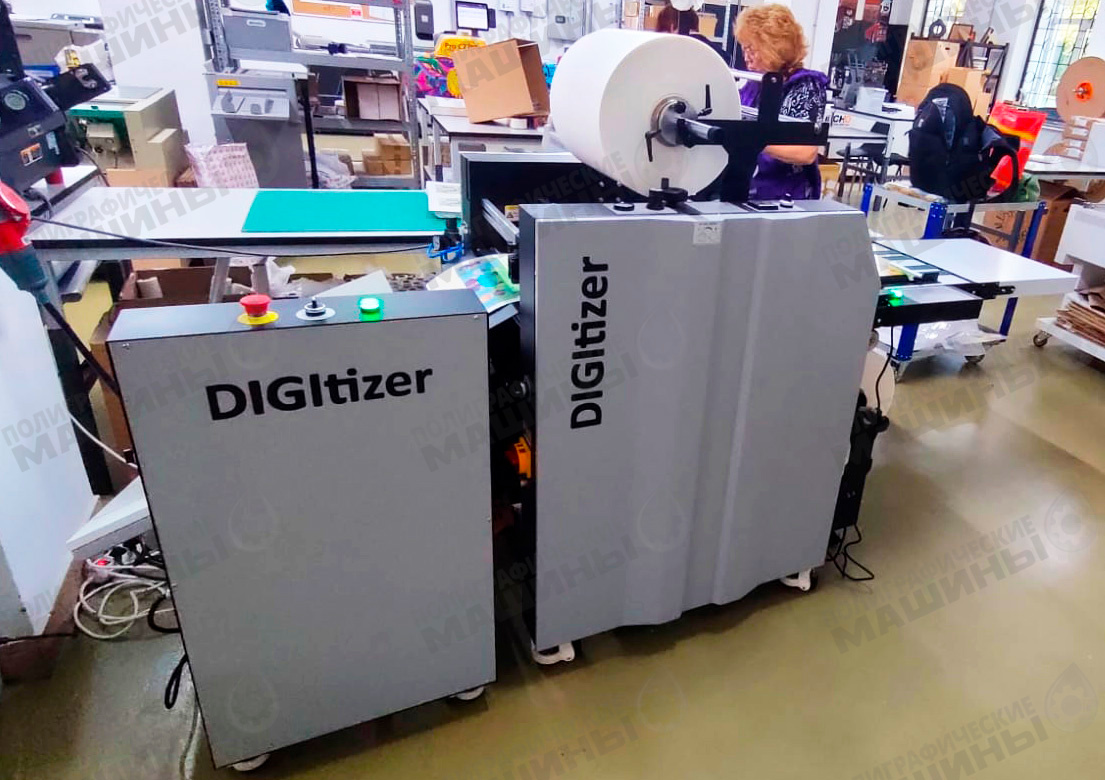

DIGITIZER-390SP

2 Пары Валов + Масляный нагрев + Пнево-прижим + БАННЕРЫ до 1200 мм

Ламинаторы DiGitizer эксплуатируются в Москве, Минске, Екатеринбурге, Ставрополе, Санкт-Петербурге, Кирове, Бресте, Якутске, Самаре, Ейске, Казани, Могилеве и других городах

Ключевые особенности DIGITIZER-390SP:

·      2 пары валов = отдельная регулировка температуры и давления для каждой стороны бумаги:

Схема 2-стороннего ламинирования 2-мя парами валов на ламинаторе DIGITIZER-390SP

·      Просторный конвейер для ручного наклада + удобная полка для листов

·      390 мм ширина — подача как по широкой, так по и узкой стороне,

·      Баннеры до 1200 мм – максимальная длина листа,

·      Масляный нагрев – стабильная температура,

·      Скорость до 10 м/мин,

·      Мощный ПНЕВМО-прижим с понятной и стабильной регулировкой,

·      Автоматический пневмо-отрыв и приемка в лоток.

+ Фольгирование (Опция)

+ Глубокий Стакер (Опция)

2-сторониий ламинатор DIGITIZER—390SP – это промышленный полуавтоматический ламинатор, предназначенный для ежедневной многочасовой эксплуатации в средних и крупных цифровых типографиях для ламинации большого количества 2-сторонних оттисков лазерной печати.

• Ламинация с 2-х сторон выполняется за один прогон с высокой скоростью, благодаря хорошему прогреванию бумаги и пленки раздельными парами валов.
• Качество припрессовки остается стабильным с обеих сторон — благодаря раздельной регулировке давления для каждой пары валов.

Ламинатор подойдет и для ламинации офсетных оттисков: его максимальная рабочая ширина в 390 мм . При этом – ламинатор имеет компактные размеры (1,9×0,76 м) , рассчитанные на стеснённые помещения офисных центров занимаемые именно цифровыми типографиями.

УДОБНЫЕ ПОЛКИ НАКЛАДА:

Машина позволяет оператору разместить стопы на 2-х удобных полках:

• Выдвижной полке справа;
• И Подвесной полке с хвостового края конвейера.

НАКЛАД ЛИСТОВ:

Подача листов из стопы, размещенной на удобной выдвижной полке, производится оператором без необходимости «прицеливаться». Оператор просто укладывает листы один за одним – с произвольным нахлестом на удобный конвейер:

• Оператор может подавать листы в спокойном режиме. Иногда даже делая что-то параллельно

АВТОМАТИЧЕСКИЙ НАХЛЕСТ:

• У передних упоров лист ожидает прохождения предыдущего листа до заданной оператором с дисплея длины нахлеста (от 1 до 5 мм). Нахлест отвечает за более эффективное разделение листов после ламинации;
• Упоры открываются в нужный момент и лист протягивается в секцию ламинации.
• Поскольку выставление нахлеста автоматизировано – оператор может подавать листы в спокойном режиме.

Автоматические передние упоры и прижимные щетки на секции нахлеста ламинатора DIGITIZER-390SP

Подача листов и нахлест в DIGITIZER-390SP работают просто и надежно.

Это позволяют снять нагрузку и снижает требования к квалификации оператора.

В отличие от автоматической подачи – не требуются навыки и время для настройки сложного вакуумного самонаклада и отделения листов в стопе. Можно эффективно отламинировать и 5, и 1000 листов.

Стандартный диапазон бумаг для DIGITIZER-390SP: 115 — 400 г/м.кв. Возможна работа с бумагами и вне этого диапазона с использованием дополнительных настроек

Максимальная механическая скорость работы DIGITIZER-390SP – 10 м/мин.

Кроме того — качество ламинации напрямую зависит от скорости, типа пленки и плотности и формата бумаги – об этом не стоит забывать при расчёте реальной производительности любого ламинатора.

Ссылка на плэй-лист работы ламинаторов DIGITIZER:  https://www.youtube.com/playlist?list=PLryZEiEXJZaCswAOmBLcvNRl9T6_2A6ig

Для лазерной печати скорость работы ламинатора DIGITIZER-390SP будет значительно варьироваться в зависимости от:

• свойств тонера каждого из производителей – Xerox, Konica, Ricoh, Canon;
• плотности слоя тонера и процента запечатки;
• толщины и влажности бумаги;
• типа пленки: обычная или специализированная пленка для цифровых оттисков.

СЕКЦИЯ ЛАМИНАЦИИ:

Высокую скорость ламинации и стабильное качество припекания пленки к тонеру обеспечивает теплоемкая система масляного нагрева главного ламинирующего вала.

Система нагрева состоит из следующих компонентов:

• 120 миллиметровый толстостенный стальной ламинирующий вал.

Диаметр в 1,5-2 раза превышает имеющиеся на рынке аналоги.

Ламинирующий вал диаметром 120 мм ламинатора DIGITIZER-390SP обеспечивает равномерный прогрев пленки, лучшую адгезию к бумаге и минимальную деформацию листов после ламинации

• Большой диаметр ламинирующего вала обеспечивает большую поверхность прогрева пленки перед припрессовкой ее к тонеру.
• Большой диаметр вала обеспечивает остывание меньшей доли его поверхности при теплообмене с плотной бумагой и, как следствие, позволяет остывшей поверхности лучше прогреться за цикл полного оборота вала перед повторным контактом со следующим листом бумаги.
• Большой диаметр ламинирующего вала имеет меньший угол деформационного воздействия на бумагу при ламинировании. Благодаря этому листы меньше скручивает после ламинации.

• Полости толстостенного ламинирующего вала заполнены маслом.
• Масло обеспечивает высокую теплоемкость поверхности вала. Тепло не уходит так быстро при контакте с бумагой как при прямом ламповом нагреве.
• Остывшая поверхность быстрее прогревается за цикл оборота.
• Тепло равномерно распределяется по всей поверхности – от краев вала до его середины.
• Более экономичный режим поддержания заданной температуры. Тэны работают в пульсирующем режиме. Мощность ламинатора – 9,8 кВт.

• Тэны внутри осевой полости прогревают внутренние стенки запаянных масляных резервуаров.
• Благодаря этому тэны легко поменять без риска протечки масла.

МОЩНАЯ И СТАБИЛЬНАЯ ПНЕВМО-ЗАПРЕССОВКА:

Высокую силу прижима для работы с темными плашками обеспечивает мощный ПНЕВМО-усилитель. Давление задается с рукоятками с выделенной зоной оптимального давления. Стабильнось – это важнейшее отличие Пневмо-системы от гидравлики. В гидравлических системах с ручной накачкой – давление теряется постепенно и незаметно для оператора – что приводит к большому количеству брака.

ДВЕ РАЗМОТКИ ПЛЕНКИ: ВЕРХНЯЯ И НИЖНЯЯ+ ОПЦИЯ ДОП.ШПИНДЕЛЯ

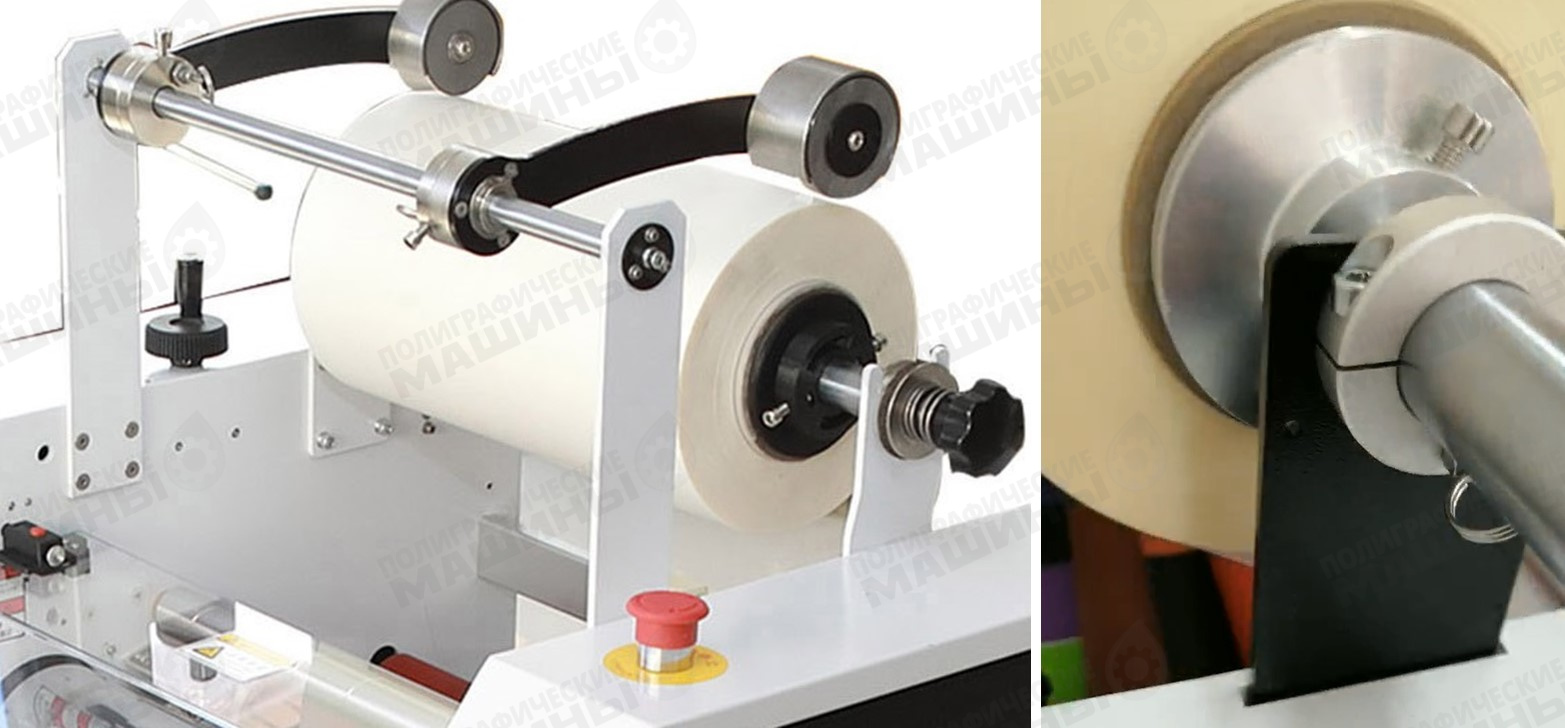

Удобные размотки пленки с подрезкой и перфорацией с быстросъемными креплениями позволяют быстро переключиться между материалами на автоматическом ламинаторе DIGITIZER-390SP

В DIGITIZER-390SP предусмотрена удобная размотка пленки или фольги с подтормаживаем. Тормозные муфты предотвращают излишнюю размотку и контролируют натяжение. Муфты быстросъемные. Таким образом, оператор может быстро переключиться:

• с обычной пленки на Софт-тач;
• с большого рулона с втулкой 75 мм на маленький рулон с 25-миллиметровой втулкой;
• на разную ширину пленки. Например: с 380 мм на 305 мм;
• с пленки – на фольгу.

Стойка оснащена ножом подрезки пленки по ширине и ножом перфорации для автоотрыва.

Шпинделя размотки позволяют цифровой типографии использовать пленку малой намотки на 25-миллиметровой втулке наравне с большими 2000-меровыми рулонами на втулке 75 мм.

Моторизированная смотка фольги – доступна опционально.

РАЗГЛАЖИВАНИЕ ЛИСТА ПРОТИВ СКРУЧИВАНИЯ ПОСЛЕ ЛАМИНАЦИИ:

Вал разглаживания отламинированного листа перегибом на ламинаторе DIGITIZER-390SP

АВТОМАТИЧЕСКИЙ ОТРЫВ ЛИСТА:

Узел автоотрыва представляет собой 2 пары резиновых валов, вращающихся с разной скоростью и создающих перекос одного листа относительно другого по линии нахлеста.

Целью этого перекоса является растяжение и отрыв пленки в ее самом слабом месте – месте ее перфорации.

Выводная пара валов запрессовываются только в момент отрыва и тем самым ускоряет лист, натягивая пленку в месте разрыва.

Пленка легко отрывается ровно по острому краю следующего листа. линии нахлеста. Запрессовка отрывных валов осуществляется пнемоцилиндрами. Это наиболее быстрый и четкий способ, когда требуется короткая и мгновенная запрессовка.

Автоматический отрыв листов на ламинаторе DIGITIZER-390SP

ПРИЕМКА:

Доступны 2 вида приемки:

• Стандартная укладка в приемный лоток с регулировкой наклона;
• ОПЦИОНАЛЬНАЯ Приемка в глубокий стакер.

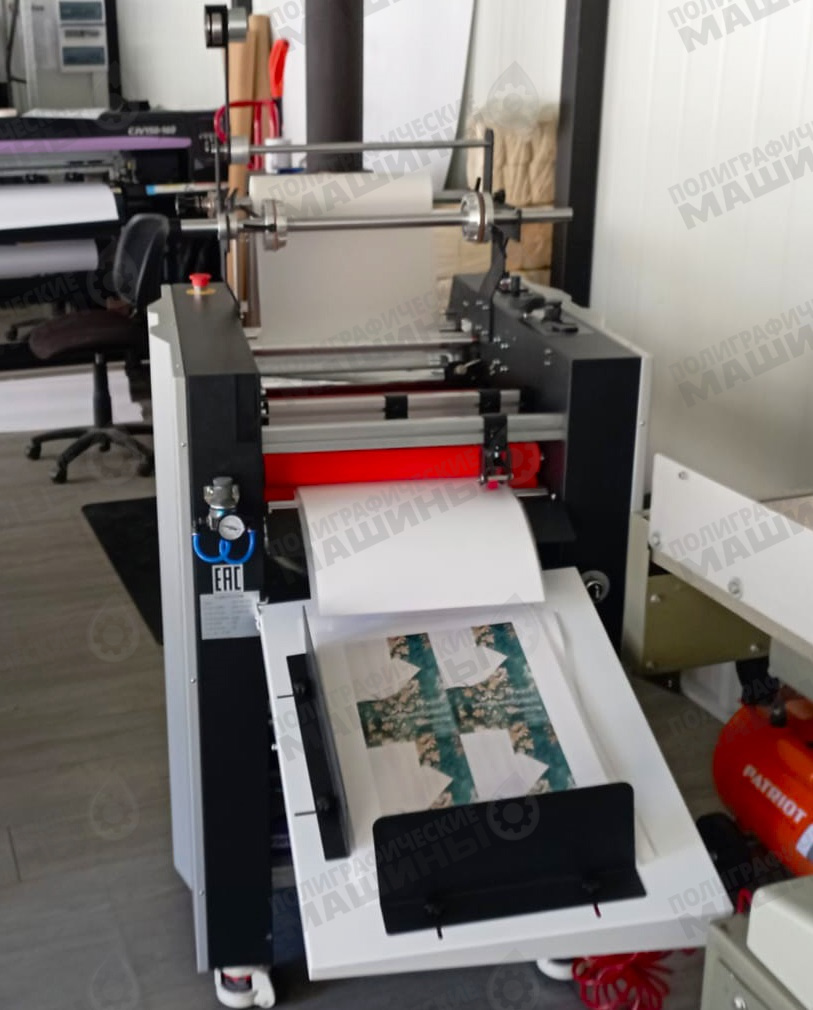

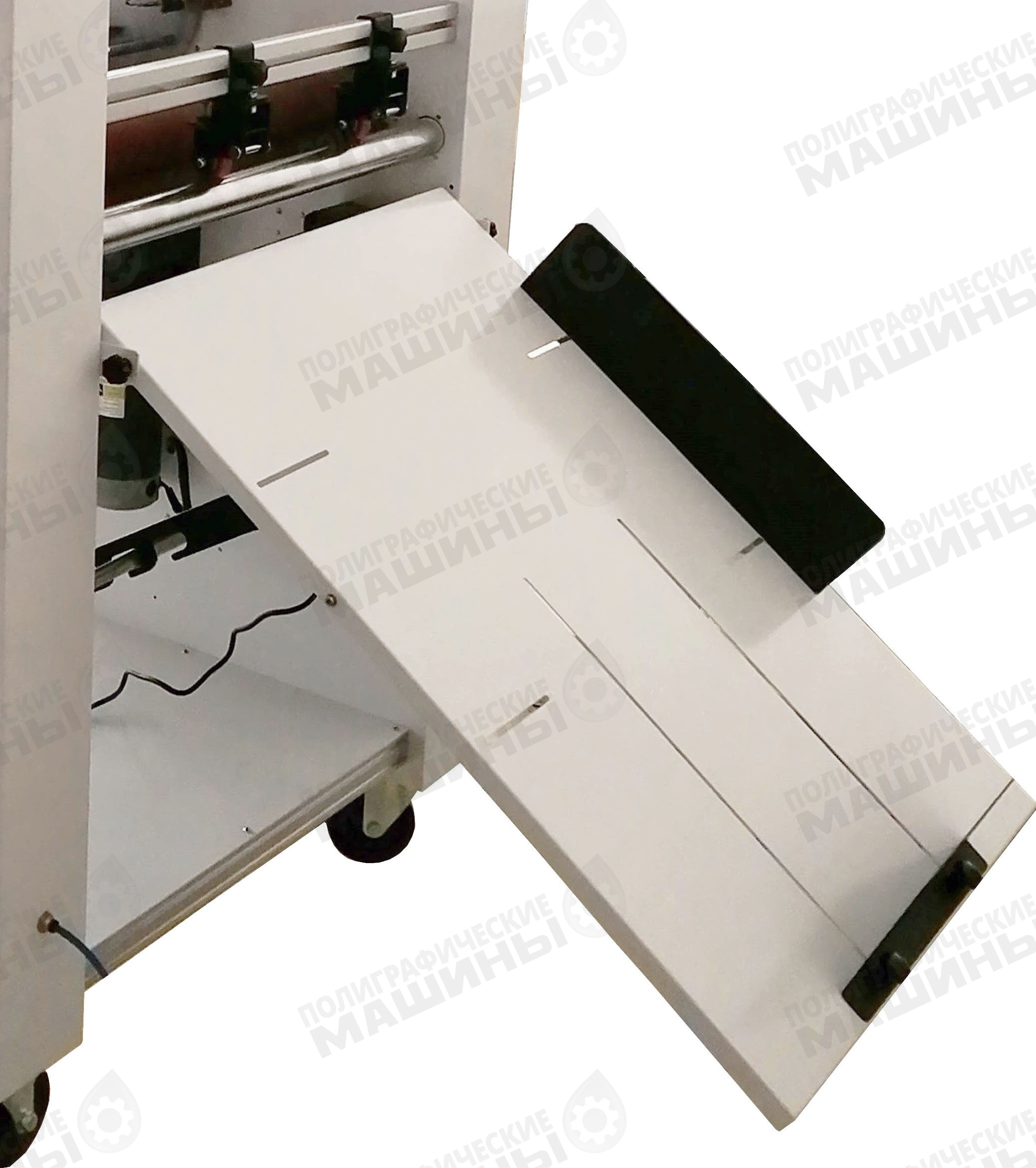

Приемный лоток на ламинаторе DIGITIZER-390SP

Приемка в глубокий стакер

СЕНСОРНЫЙ ПУЛЬТ УПРАВЛЕНИЯ:

С помощью дисплея пульта управления оператор легко контролирует все параметры работы ламинатора: Температура, Скорость, Длина листа (Автоотрыв), Нахлест, Запрессовка – все эти параметры мгновенно доступны для оператора без необходимости открывать дополнительные окна

Сенсорный пульт управления ламинатором DIGITIZER-390SP

 Примеры наших инсталляций

12/05/2025 Двухсторонний ламинатор для цифры DIGITIZER-390SP установлен во Владимире

20/10/2025 Двухсторонний ламинатор DIGITIZER-390SP с приемкой в глубокий стакер в Санкт-Петербурге

Технические характеристики:

 * Требуется подключение сжатого воздуха от центральной сети или отдельный компрессор!
