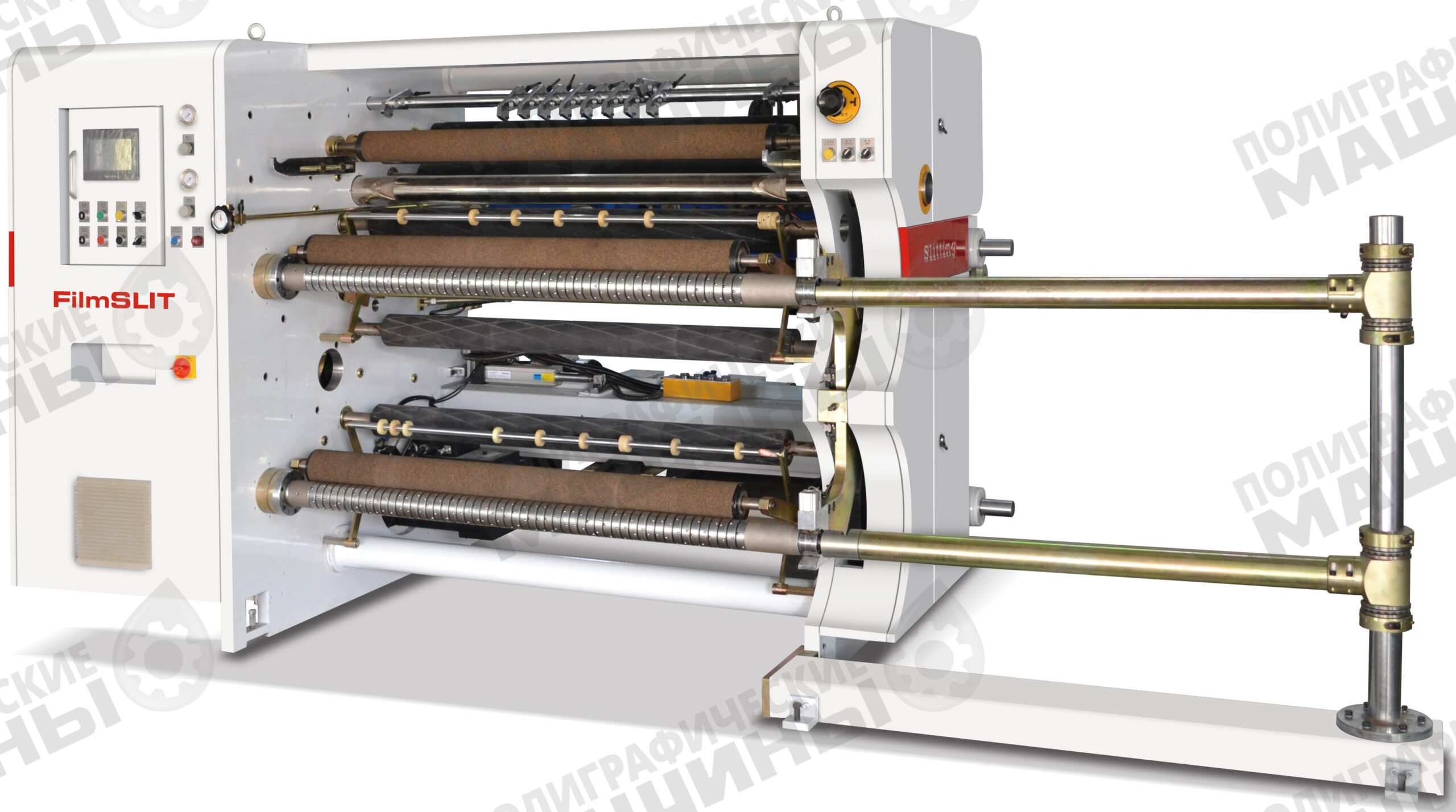

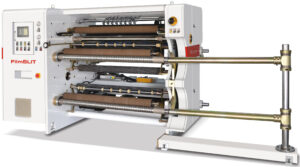

Скоростная сервоприводная бобинорезальная машина для пленки FilmSLIT-1300
Цена по запросу
Под заказ

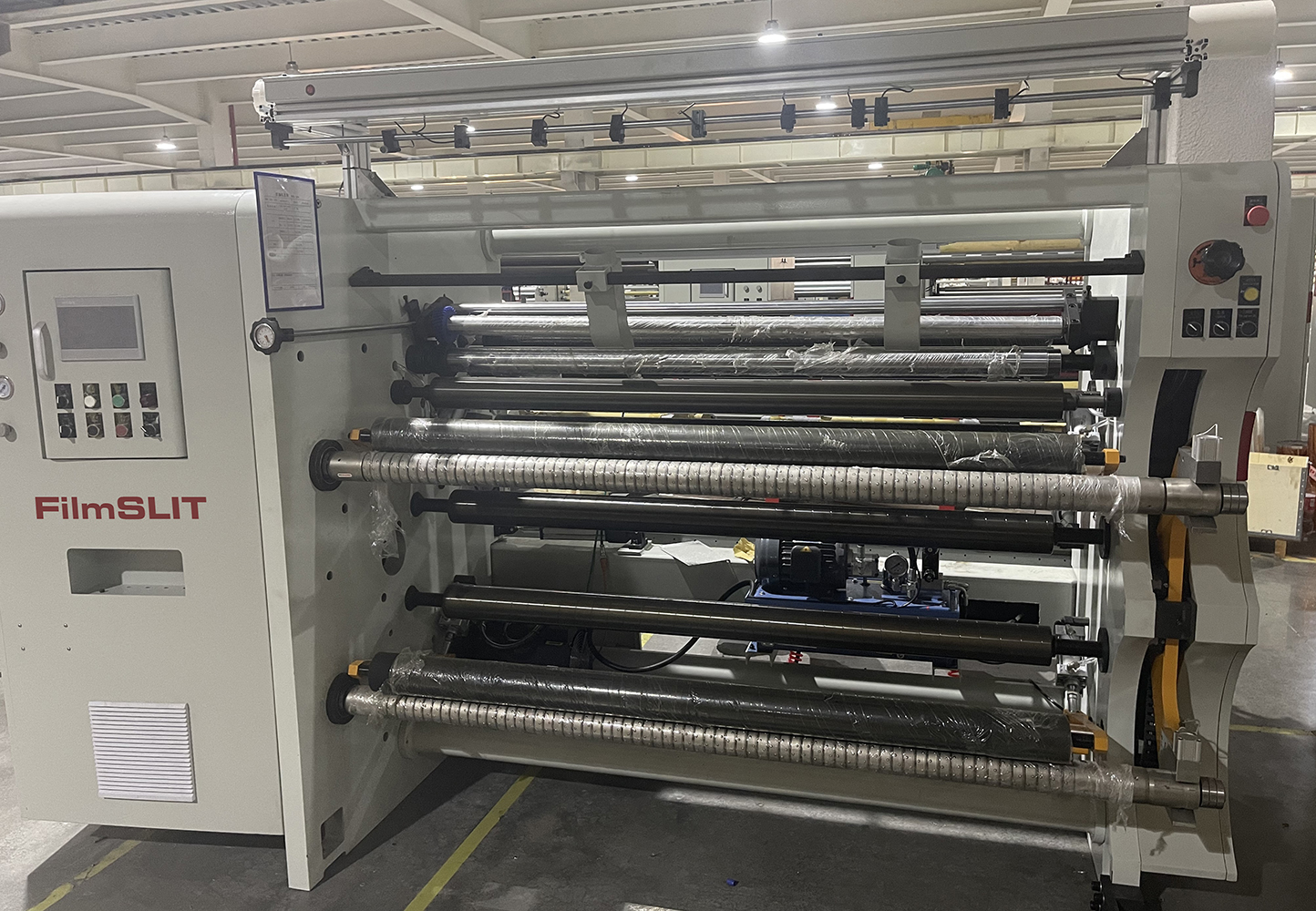

Скоростная сервоприводная бобинорезальная машина для пленки FilmSLIT-1300
до 200 м/мин
Сервоприводная размотка – 800 мм,
Сервоприводная намотка до 600 мм с лазерными указками
ЧПУ – SIEMENS (Германия)
Машина оснащена:
| ЧПУ | SIEMENS, Германия – наиболее надежное решение из имеющихся на рынке, с возможностью удаленной диагностики |
| Тач-скрин | Тач-скрин панель управления MCGS. Минимум настроек. Оператору нужно лишь ввести диаметр рулона, толщину материала и длину намотки – и ЧПУ произведет оптимальную настройку натяжения, ускорения, замедления и других параметров работы машины |
| Сервопривод | Innovance , Тайвань |
| Антистатик | Антистатик HIGHTOP |
| Разглаживание полотна | Системой валов |
| Электрические низковольтные компоненты | Schneider, Франция |
| Система приводки полотна | CCD камерой |
| Передающие валы | Динамически балансированные алюминиевые валы для ПП предотвращающей истирание и защищающее от коррозии |
| Подъем/опускание рулона на размотке | Гидравлическая система для подъема и опускания. Бесшпиндельная система зажима ролика конусами на 76 и 152 мм |
| Шпинделя намотки | Секционные, противопрокручивающиеся |
| Нарезка | 10 ножей в комплекте (опционально – больше) |
| Лазерный контроль кромки | 10 лазеров в стандарте (опционально – больше) |
| Вакуумное отведение обрези | 2 вакуумных отвода обрези в стандарте (опционально – больше) |
| Контроль длины намотки | Автоматический счетчик метража намотки с остановкой по достижении заданной длины |
| Контроль натяжения полотна на размотке | Автоматически — сервоприводом, с автоматической корректировкой в зависимости от диаметра рулона |
| Контроль натяжения полотна на намотке | Автоматически – 2 сервопривода ( по одному на каждый шпиндель намотки), с автоматической корректировкой в зависимости от диаметра рулона |

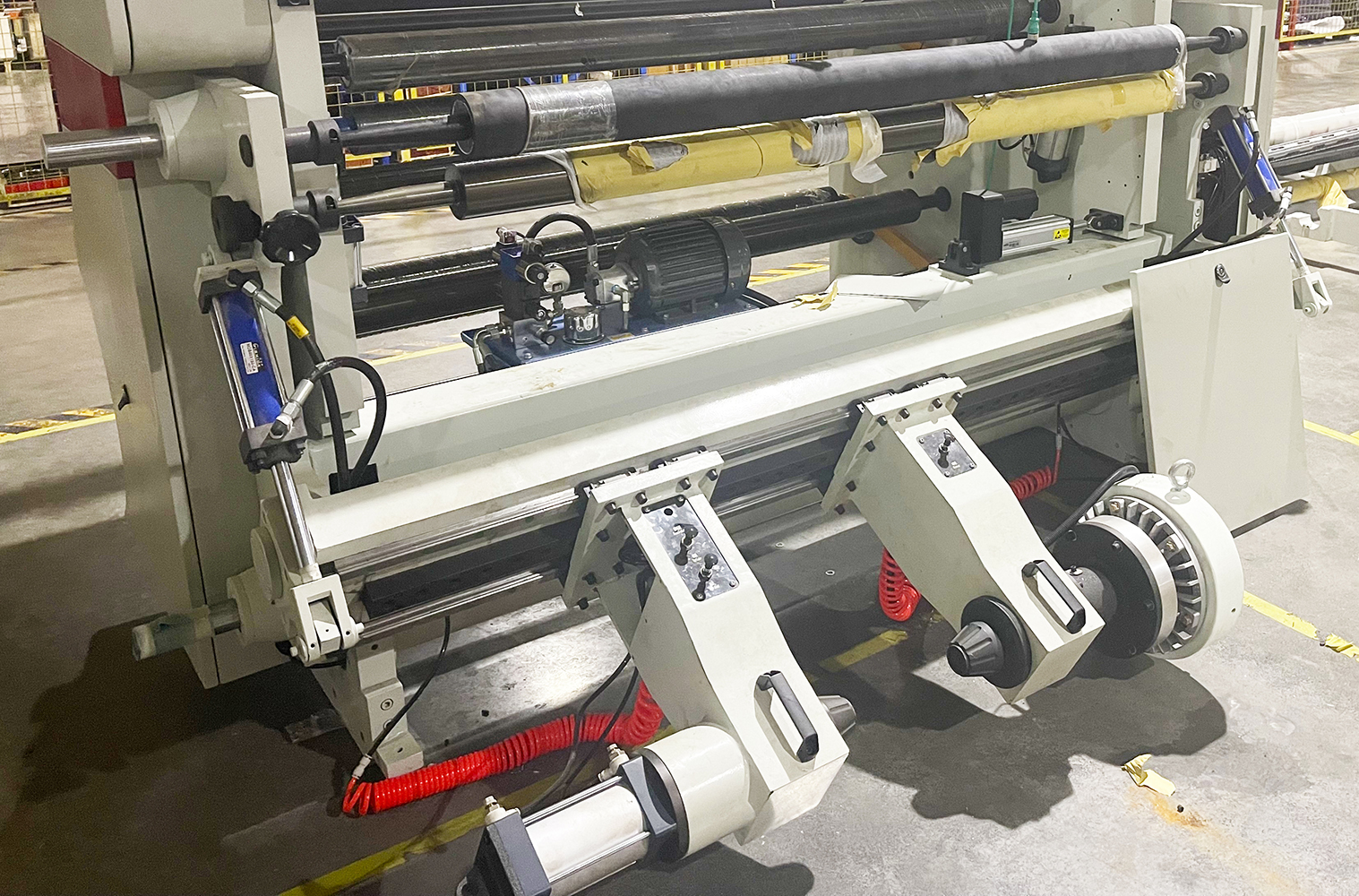

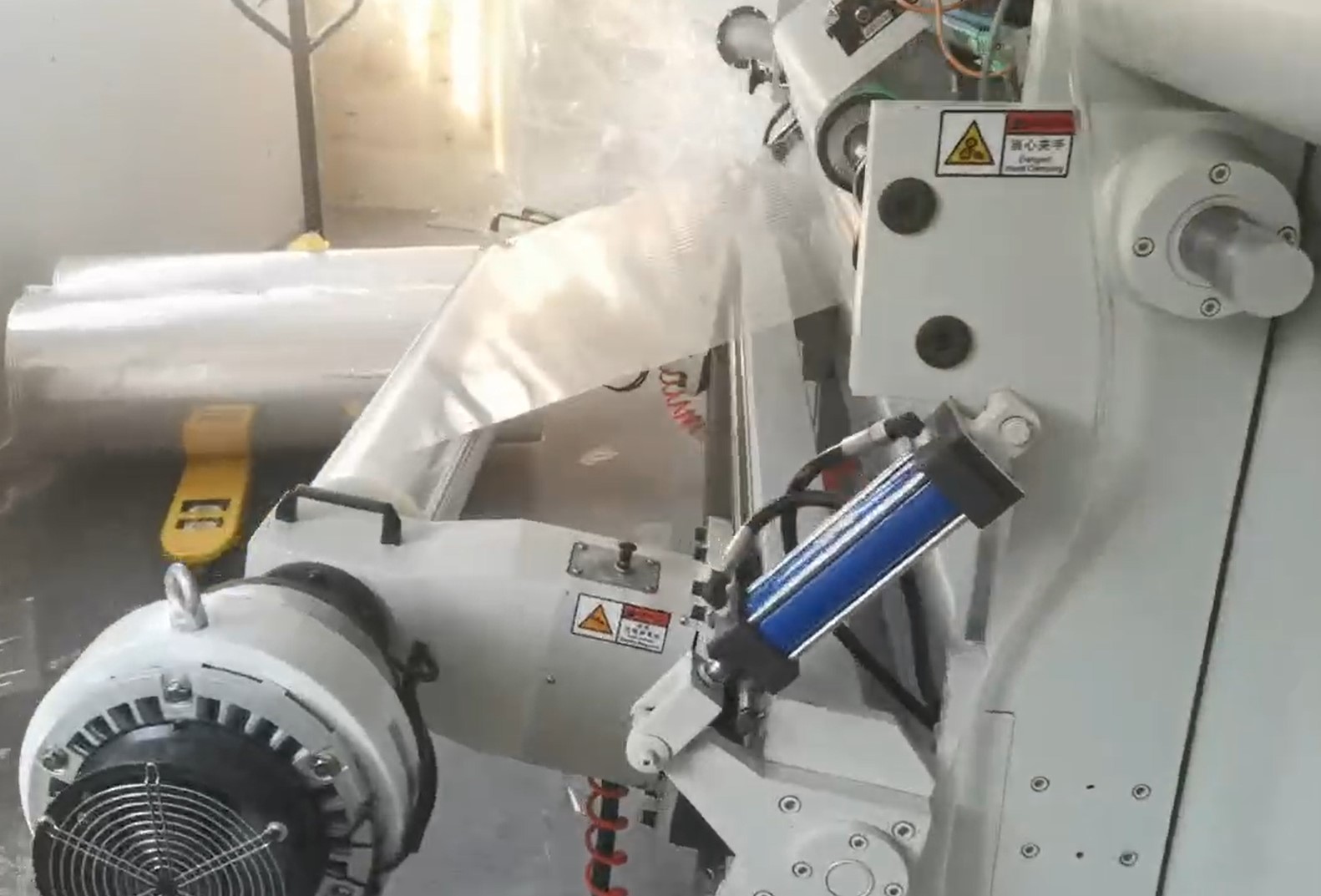

СЕРВОПРИВОДНАЯ РАЗМОТКА:
Сервоприводная размотка бобинорезальной машины FilmSLIT-1300 с гидравлическим подъемником рулонов и с универсальным бесшпиндельным пневмо-зажимом втулки ролика на 76 мм и 152 мм в диаметре
КОНТРОЛЬ КРАЯ ПОЛОТНА:

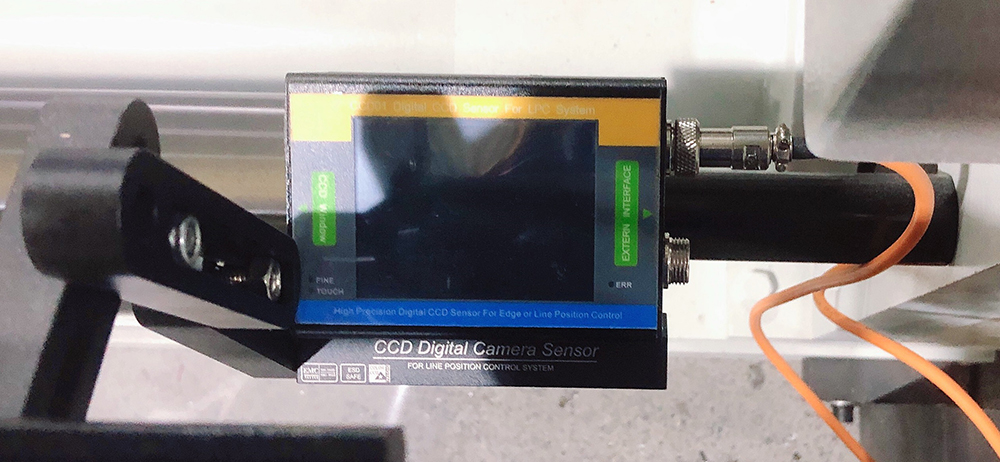

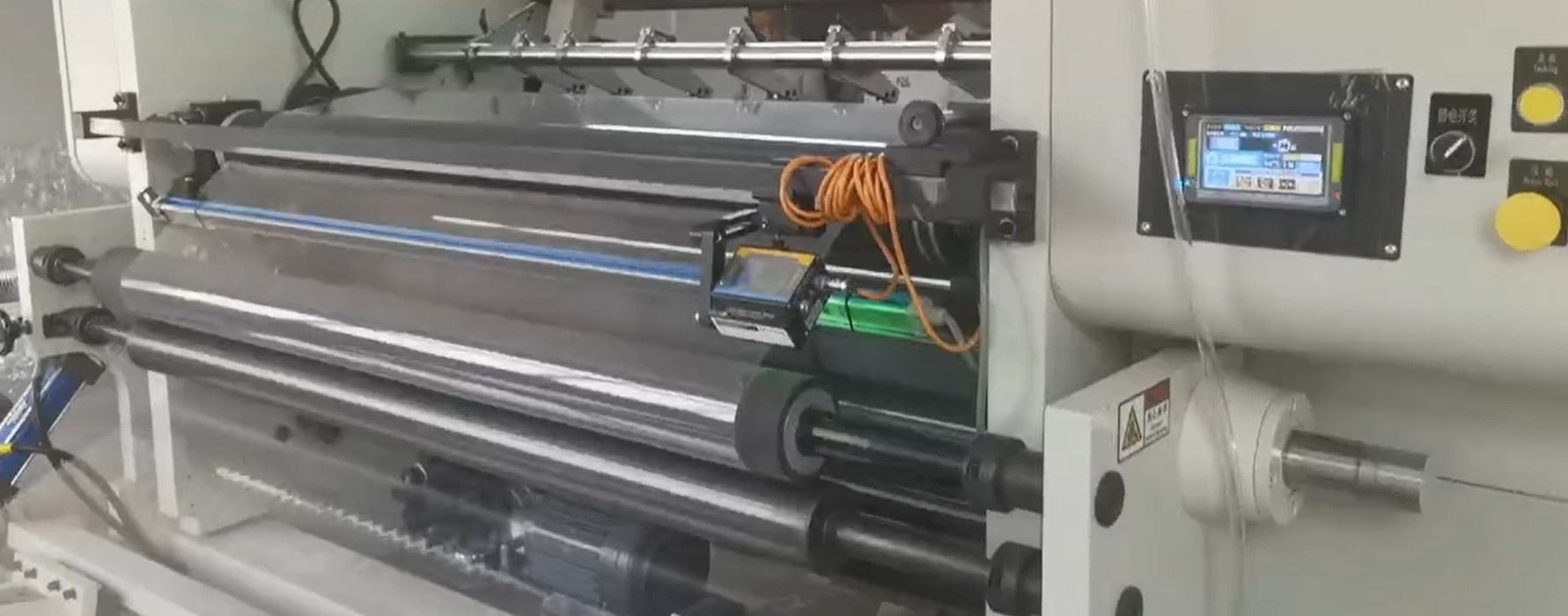

CCD камера контроля края полотна бобинорезки FilmSLIT-1300
АНТИСТАТИК:

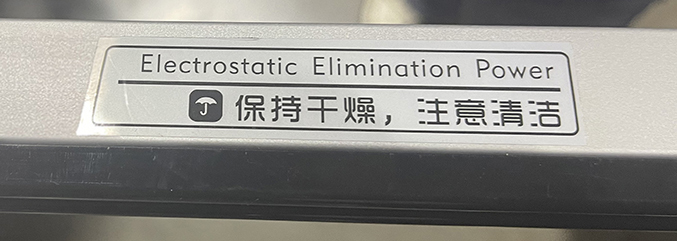

Устройство снятия статики скоростной бобинорезальной машины для пленки FilmSLIT-1300
СЕКЦИЯ РЕЗКИ С ЛАЗЕРНЫМ КОНТРОЛЕМ КРАЕВ ПОЛОТНА:

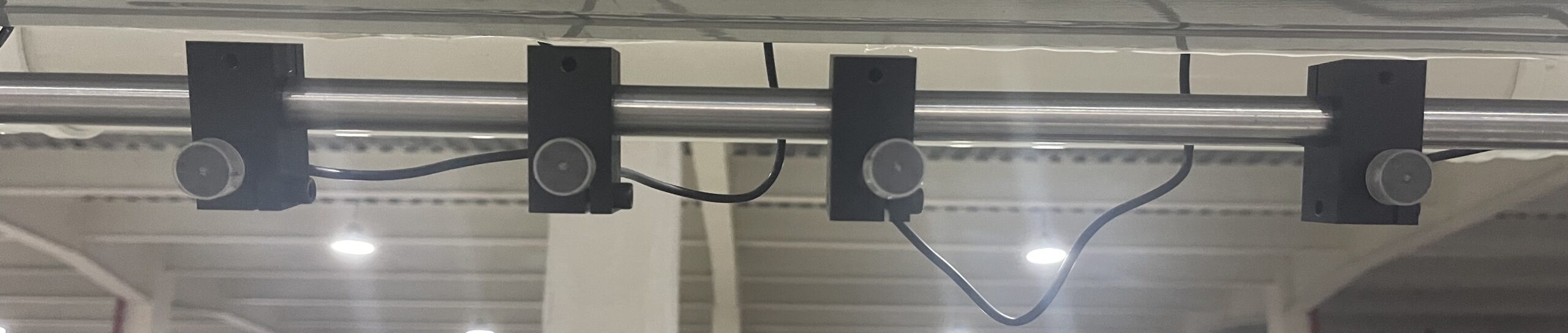

12 лазеров для контроля ровности краев намотки в секции роспуска на ручью бобинорезки для пленки FilmSLIT-1300

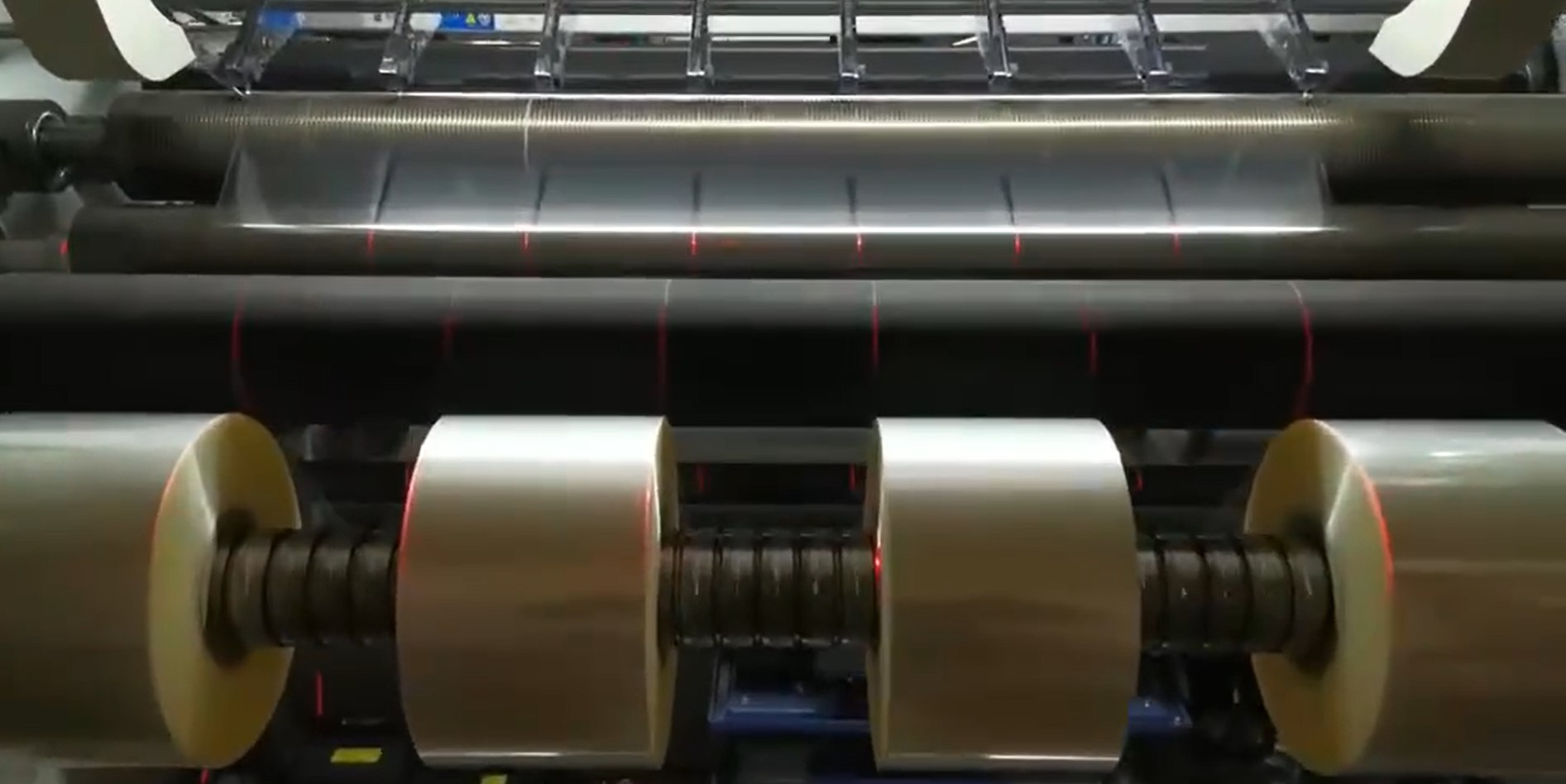

Лазерные полосы контролируют точность намотки рулонов на шпинделя сервоприводной бобинорезки FilmSLIT-1300
Идеальная плотная намотка на большой скорости – достоинство сервоприводного контроля натяжения полотна на бобинорезальной машине FilmSLIT-1300

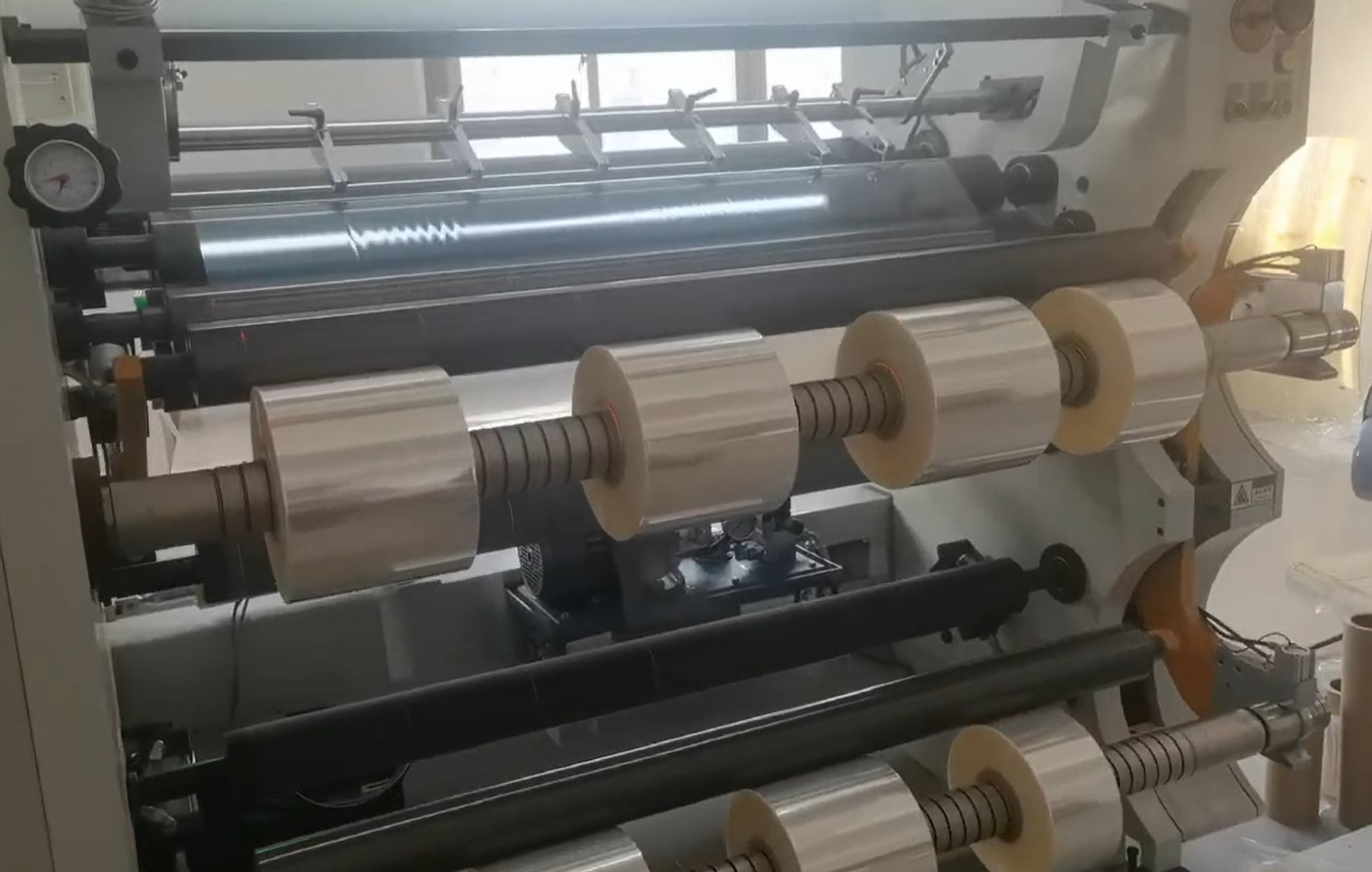

Два сервоприводных шпинделя намотки с секционным атипрокручивающимися шпинделями бобинорезки FilmSLIT-1300

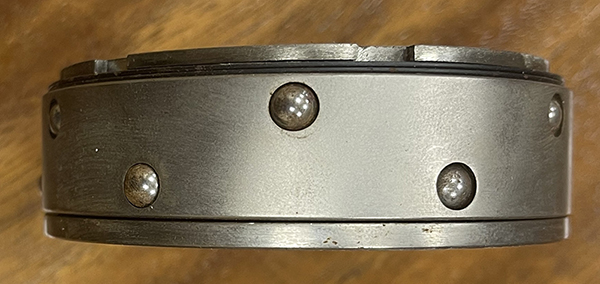

Фиксирующая секция намоточных шпинделей бобинорезальной машины FilmSLIT-1300 предотвращает обратную прокрутку ролика с пленкой и обеспечивает постнное необходимое натяжение намотки

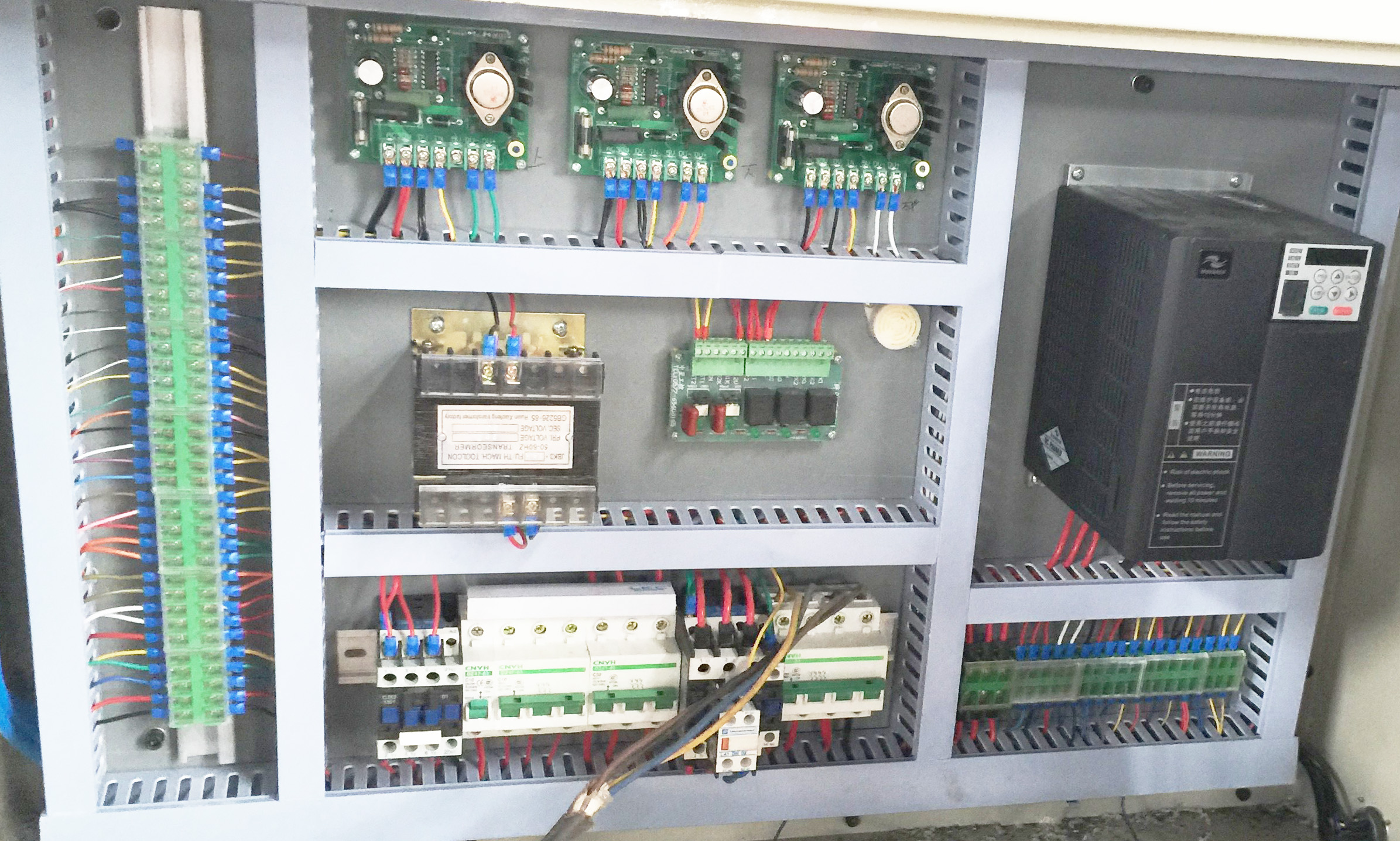

Электрошкаф с инвертером Innovance и низковольтными электрическими компонентами Schneider

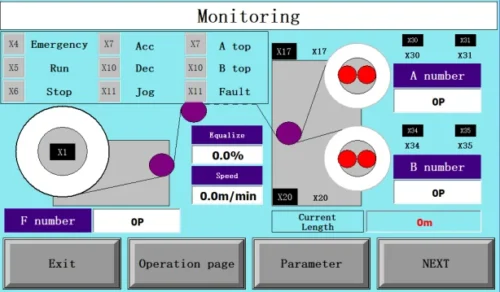

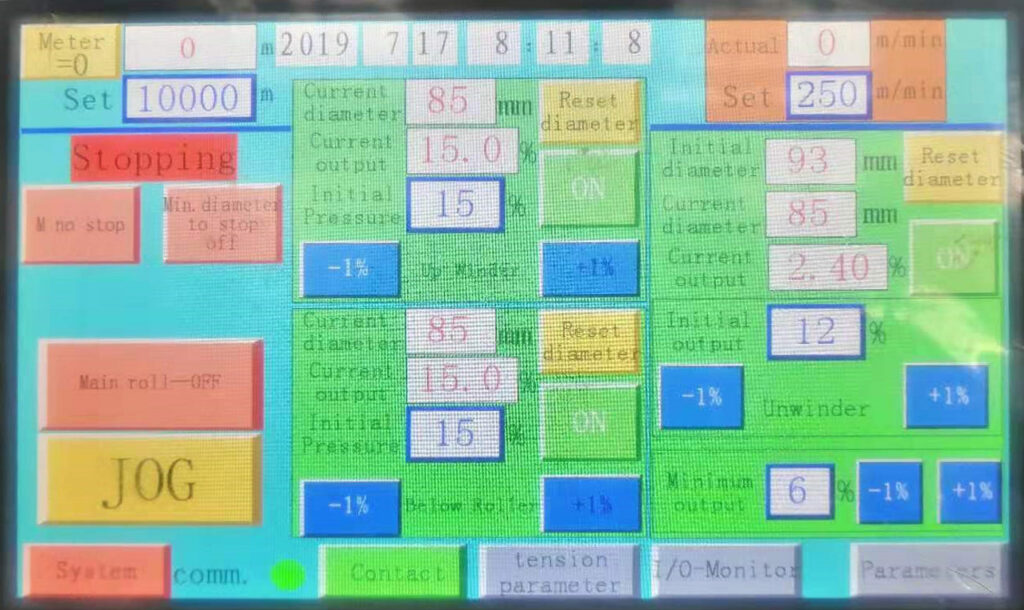

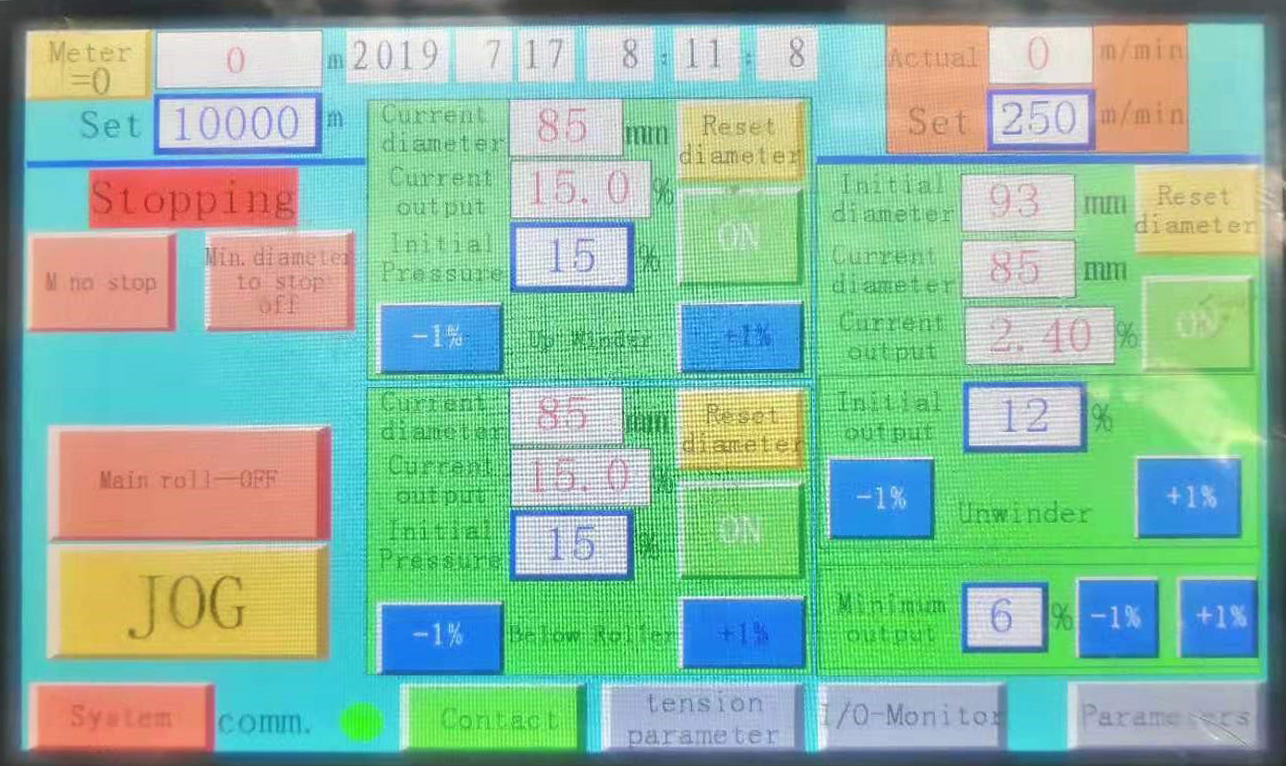

Панель управления севоприводной бобинорезальной машиной FilmSLIT-1300 – будет переведена на русский язык при поставке
Технические характеристики:
| Максимальная ширина исходного материала (мм) | 1300 |
| Минимальная ширина бобины на намотке (мм) | 25 |
| Максимальный диаметр исходной бобины (мм) | 800 |
| Максимальный диаметр бобины на намотке (мм) | 600 |
| Тип двигателя на размотке | Серводвигатель 5,5 кВт |
| Тип двигателя на намотке | Серводвигатель 5,5 кВт, 2 шт. (на каждый вал) |
| Максимальный вес разматываемой бобины (кг) | 800 |
| Система равнения полотна | CCD камера |
| Максимальная скорость машины (м/мин) | до 200 |
| Плотность материалов (г/см2) | до 250 |
| Толщина материалов (мм) | 0.012-0.250 |
| Размещение разматываемого материала | по центру |
| Точность резки (мм) | ±0.2 |
| Регулировка скорости | Частотный преобразователь |
| Максимальный вес наматываемого роля (кг) | 500 |
| Диаметр диаметр втулок на размотке | Универсальны конусный бесшпиндельный зажим на 3 и 6 дюйма (76 и152 мм) |
| Диаметр валов на намотке | 3 дюйма (76мм) |
| Удаление обрезной кромки | 2 зоны стандартно, 3 зоны опция |
| Входящее напряжение | 380V,50HZ,3PH |
| Автоматическая система контроля за натяжением полотна, управление скоростью намотки | да |
| Автоматическая система бокового равнения | да |
| Автоматическая остановка при достижении заданной длины и размера рулона на намотке. | да |
| Тип режущих ножей | Дисковые 10/ Лезвия 10 (на весу) |
| Лазерные указки | да |
| Устройство снятия статического напряжения | да |
| Механический съемник порезанного материала | да |
| Мощность (кВт) | 16,5 |
| Габаритные размеры (мм) | 3000*2050*1720 |
| Вес (кг) | 3500 |
| Требования к сжатому воздуху | 6 атм |
| Инструкция по эксплуатации на русском языке | да |
