Бумагорезательная машина Sterling K115D с мощным компьютером

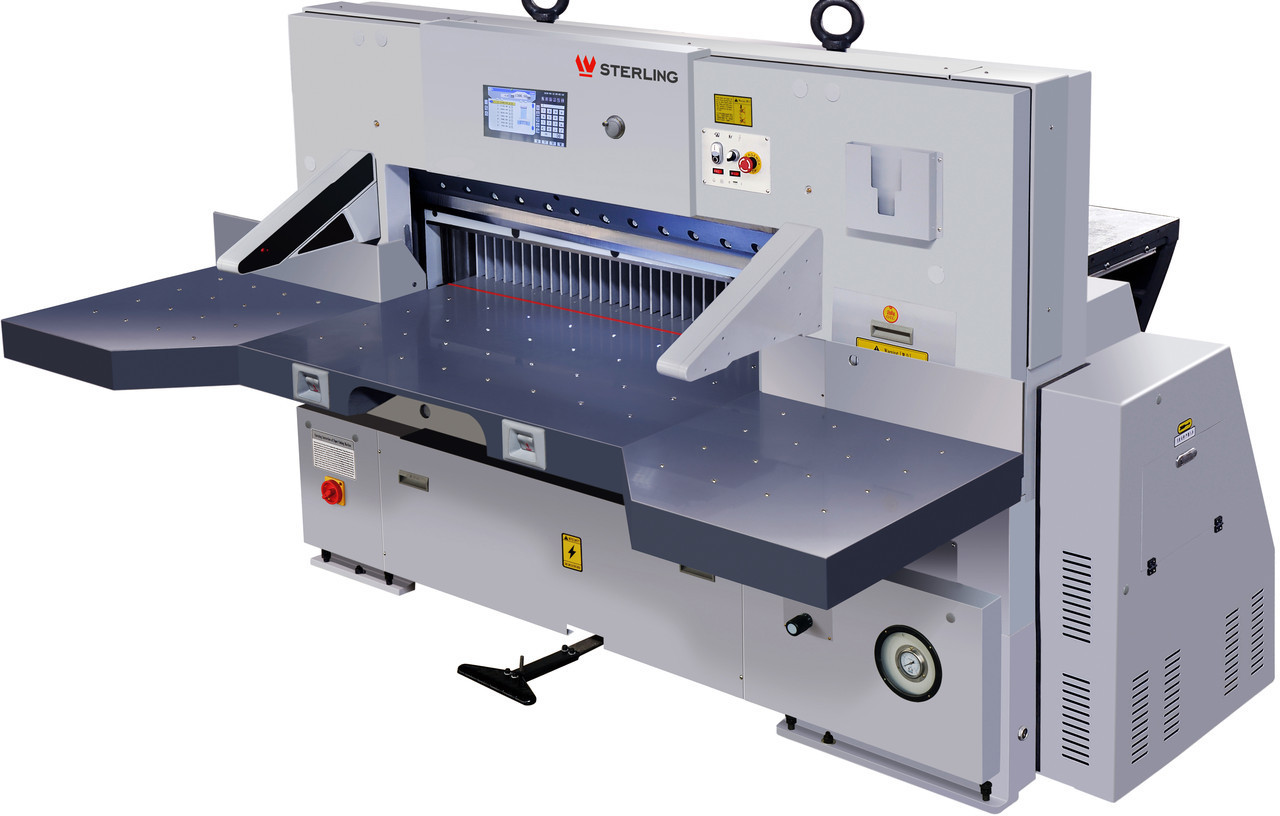

Одноножевая бумагорезательная машина STERLING  K115D



Коротко о главном:

• Длина реза 115 мм
• Скорость реза – 45 резов в мин
• Европейские и японские комплектующие;
• Работа в многосменном режиме;
• Замена ножа с рабочего места оператора- механизм быстрой смены ножа.
• Датчик необходимости замены ножа (счетчик резов);
• МОЩНАЯ ЛИТАЯ СТАНИНА – обеспечит работу машины на долгие годы

Обратите внимание на следующие характеристики:

• Машина имеет энергосберегающий фактор – всего 4,00 КВт!
• Функция выдавливания воздуха из стопы
• Управляющий компьютер с 10,4-дюймовым монитором, 200 программ на 999 шагов
• Централизованная подача смазки основных узлов. Гидравлическая система (полное заполнение маслом – резервуар увеличенного объема)











Видео :





STERLING Groupe (совместное Китайско-Британское производство). Бумагорезальные машины под этим брэндом производятся уже более 30 лет.

Все оборудование, выпускаемые под этой маркой, проходят тщательный контроль качества и полностью соответствуют стандартам СЕ.

Кооперация британского ноу-хау и китайских производственных мощностей позволяет соединить лучшие европейские и китайские традиции, технологии изготовления оборудования высокого качества.



- Чье производство комплектующих?



Электрика низкого напряжения поставляется всемирно известными компаниями OMRON, Schneider, FUJI, Panasonic. Управляющая панель содержит дисплей размером 10.4” с удобной кнопочной панелью. Кнопки выполнены из прозрачного пластика залитого поверх изображения, что гарантирует их 100% защиту от истирания. Модули памяти и электроника поставляется компанией AMD.

Движение затла машины осуществляется по двум направляющим при помощи сервомотора FUJI (производство Япония) с точностью позиционирования 0,01 мм.  В конструкции затла используются высокоточные шариковые подшипники японского производства



Европейские и японские электрические комплектующие



- Для кого предназначена эта машина?



Для крупных и средних типографий. Предназначена для работы в многосменном режиме. Предлагает пользователю высокое качество работы при относительно доступной цене. Относится к классу тяжёлых машин (масса – 2400 кг).



 - На сколько она безопасна для оператора?



Все на высоком уровне:

• Сертифицирована по CE и немецкому TUV
• Защитный инфракрасный световой барьер
•

Современные световые барьеры безопасности



• Устройство механической безопасности реза по принципу "срезной болт"



Срывной болт с датчиком разрыва



• Механическое фиксирование ножа в верхнем положении (датчик возврата ножа в верхнее положение)
• Двуручный пуск реза с защитой от повторного срабатывания
• Оснащение всех опасных мест защитными кожухами
• Безопасное устройство быстрой смены ножа



- Это надежная машина? Как долго она проработает?



Машины успешно работают в России, Беларуси, Казахстане и др.странах: Курск, Шардринск, Челябинск, Минск

1. МОЩНАЯ ЛИТАЯ СТАНИНА обеспечит работу машины на долгие годы. В отличие от некоторых аналогов имеет литые столы, а не клееные из листов жести. Клееные столы, как показала практика, «быстро вздуваются».

Цельный основной рабочий стол резаков STERLING



2. Рама изготовлена из высококачественного чугуна марки HT250 (в отличие от некоторых аналогов, которые используют сплав, что приводит к быстрому износу пазов крепления ножа);

3. Блокировка двигателя при перегрузке на резе;

4. Подшипник шариковой муфты и направляющие оснащены механизмом централизованной смазки (отсутствует у многих аналогичных машин);





Система централизованной смазки направляющих затла и подшипника шариковой муфты резаков STERLING



Система доставки смазки к направляющим затла и подшипнику шариковой муфты резаков STERLING



5. Гидравлическая система (полное заполнение маслом – резервуар увеличенного объема) соответствует стандарту CE.

6. Оснащена качественной электроникой, устойчивой к перепадам в наших сетях.

7. Мощный и долговечнейший привод ножа. Машина предназначена для использования в производстве с интенсивным выпуском мало, средне-  и много тиражной полиграфической продукции;

8. Центральный воздушный стол с надежной бесшланговой системой:

Бесшланговая система воздушной подушки резаков STERLING



9. Толкатели затла имеют скользящую подошву, которая предохраняет поверхность стола от повреждения и предотвращают проскальзывание листов под затл



Толкатели затла резаков STERLING оснащены опорными подошвами скольжения

Машина имеет сертифицированный сервис



- Какая точность позиционирования? На сколько она стабильна?





Точность позиционирования 0,01 мм

Двойные линейные направляющие хода затла удобно расположены по краям стола. Это обеспечивает машине высокую точность и устойчивость к перекосу от удара стопы бумаги при сталкивании ее оператором.



Японский сервопривод затла  FUJI установлен в задней части стола с приводом затла через зубчатый ремень. Эта конструкция привода давно доказала свою высокую надежность и точность работы (в отличие от этого, аналогичные машины с прямым приводом затла от сервопривода всегда испытывают проблемы с перегрузками привода, выходом привода из строя и, что совсем грустно, не позволяют добиться точности)



Надежная заднеприводная система затла резаков STERLING – сервопривод FUJI (Япония)



 В конструкции затла используются высокоточные шариковые подшипники японского производства, что позволяет бумагорезальной машине стабильно работать в течение всего жизненного цикла с высокой точностью реза.



 - Она удобна для оператора?



• Большой рабочий и боковые столы. Это упрощает перемещение стопы по столу для оператора.
• Прижим осуществляется с помощью гидравлического привода, что позволяет плавно регулировать прилагаемое усилие с помощью специальной ручки;
• Динамический регулятор перемещения затла  размещен на панели управления. Это позволяет оператору легко визуально контролировать и регулятор, и положение затла на мониторе. Очень удобная вещь по сравнению со многими другими бумагорезальными машинами.
• Сенсорная панель управления 10,4 дюйма. Новая панель управления с интуитивно-понятными иконками гораздо удобнее для  программирования многоходовых программ по резке конечной продукции. Память машины - 200 программ.





Обновленная сенсорная панель управления 10,4 дюйма для Sterling K78D/K92D

Компьютер оснащен функциями:

• самодиагностики,
• функцией программирования с ячейками на 200 программ по 999 шагов,
• выбор времени прижима,
• анимация процесса резки



- На сколько она удобна в обслуживании?



• Механизм быстрой смены марзана. Марзан просто выталкивается из паза простым нажатием ручки!
• Механизм быстрой смены ножа. Машина оснащена функцией опускания ножедержащей балки при необходимости смены ножа, чтобы сделать работу оператора максимально удобной и безопасной.
• Датчик необходимости замены ножа (счетчик резов);



 - Что еще хорошего?



Машина имеет энергосберегающий фактор – всего 3,00 КВт!



Упаковка резаков STERLING в деревянные ящики перед отправкой



- Какие еще особенности конструкции?



• Автоматическое ускорение и замедление хода затла при установке размеров и автоматическом выталкивании бумаги.
• Функция выдавливания воздуха из стопы;
• Внесение измерений через программный контроллер;
• Регулировка индивидуальных шагов
• Электромеханический привод ножа
• Замена и регулировка ножа с передней стороны;
• Нижнее расположение привода затла + 2 прецизионные направляющие хода
• Автоматический выброс бумаги после цикла резов
• Дублированная система контроля реза с двумя микропроцессорами с взаимным контролем



Стандартная комплектация машины:



• Цельный рабочий стол, двойные направляющие хода затла;
• Хромированное покрытие основного рабочего и боковых столов, воздушная подушка;
• Полноразмерные хромированные боковые столы с воздушной подушкой ;
• Механизм быстрой смены ножа;
• Механизм возврата ножа в исходное положение при блокировке, защита от перегрузки;
• ИК барьер безопасности;
• Кнопки привода реза по принципу занятости обеих рук;
• Механизм быстрой смены марзана;
• Защита основного двигателя от перегрузок;
• Система централизованной смазки направляющих и подшипника шприковой муфты;
• Японские  подшипники NSK;
• Программный контроллер;
• Высокоточная шариковая муфта хода затла
• Электронные компоненты Omron, Schneder, AMD, Panasonic, FUJI.
• Сервомотор управления ходом затла FUJI (CE стандарт);
• 10,4-дюмовый цветной монитор управления с программированием на 200 программ;
• 2 ножа;
• Колотушка;
• Подсветка рабочего стола и световая линия реза;
• Ящичек с инструментами и документация



Ящик с инструментами



Богатый ЗИП



Колотушка для бумаги

Примеры наших инсталляций:



        РЕЗАК STERLING K92D ЗА УРАЛОМ



      НОВЫЙ РЕЗАК STERLING K92D УСТАНОВЛЕН В ЯНВАРЕ 2019



      РЕЗАК STERLING K92D В КУРСКЕ. КАЧЕСТВО – ДОСТУПНО!



      РЕЗАК STERLING K115D ЗАМЕНИЛ ПОСТАРЕВШУЮ MAXIMA В ВОРОНЕЖЕ



     РЕЗАК STERLING K115D ПОДДЕРЖИТ MAXIMA 115 В ЮФО

Технические характеристики

Модель	K115D
Ширина реза мм.	1150
Максим. ход затла мм.	1160
Максим. высота стопы мм.	165
Мин. отрезаемая полоса мм.	100/30
Глубина переднего стола мм.	730
Давление прижима dan	200-4000
Толщина ножа	13,7 мм
Скорость реза, раз/мин.	45
Привод прижима	Гидравлический
Мощность привода, кВт.	4
Электропитание	3-фазное, 380В, 50Гц
Вес нетто, кг.	3300
Габариты, мм	2610х2670х1630 мм. Боковые столы 650х750 мм (Опционально 750x1000 мм)
