Бумагорезательная машина Sterling K78D с мощным компьютером

  • В наличии

Цену уточняйте

+375 17 207-77-01
Минск, тел/факс
  • +375 44 779-92-04
    Шаметько Сергей
  • +375 44 779-91-02
    Вишневский Леонид
  • График работы
  • Адрес и контакты
Описание
Характеристики

Новая Бумагорезательная машина  K78D

Производитель: STERLING (Китай-Великобритания) – машины производятся из европейских и японских комплектующих. Сертифицирована по CE и немецкому TUV.

Бумагорезательная машина Sterling  K78D

STERLING Groupe – это оборудование совместного Китайско-Британского производства. Бумагорезальные машины под этим брэндом производятся уже более 30 лет.
Все оборудование, выпускаемые под этой маркой, проходят тщательный контроль качества и полностью соответствуют стандартам СЕ.
 Кооперация Британского ноу-хау и Китайских производственных мощностей позволяет соединить лучшие европейские и китайские традиции, технологии изготовления оборудования высокого качества.

Одноножевая бумагорезальная машина STERLING K78D

Длина реза 780 мм, с программным управлением, максимальная частота реза – 45 в минуту.
Одноножевая бумагорезальная машина K78D предназначена для работы в много сменном режиме в крупных и средних типографиях и предлагает пользователю высокое качество работы при относительно доступной цене. Бумагорезальная    машина K78D относится к классу средних машин (масса – 1800 кг). Она комплектуется электрическими частями и электроникой ведущих европейских и японских производителей. Благодаря этому резальные машины STERLING способны предложить высокую точность реза и надежность работы.
Движение затла машины осуществляется по двум направляющим при помощи сервомотора FUJI (производство Япония) с точностью позиционирования 0,01 мм.
Прижим в резальной машине осуществляется с помощью гидравлического привода, что позволяет плавно регулировать прилагаемое усилие с помощью специальной ручки. Гидравлическая система соответствует стандарту CE.

Электрика низкого напряжения поставляются всемирно известными компаниями OMRON, Schneider, FUJI, Panasonic. Управляющая панель резальной машины K78D содержит дисплей размером 7” с удобной кнопочной панелью. Кнопки выполнены из прозрачного пластика залитого поверх изображения, что гарантирует их 100% защиту от истирания. Модули памяти и электроника поставляется компанией AMD.
Высокую безопасность    труда и удобство работы обслуживающего персонала обеспечивают следующие особенности машины:

  • Механическое фиксирование ножа в верхнем положении
  • Двуручный пуск реза с защитой от повторного срабатывания
  • Оснащение всех опасных мест защитными кожухами
  • Стол с воздушной подушкой
  • Защитный инфракрасный световой барьер

Машина имеет следующее оснащение :Цветной дисплей ( на выбор: 7,8,10 или 15 дюймов); Световая линия реза; Счетчик количества осуществленных резов; Инфракрасные диоды безопасности;
Воздушная подушка на центральном и боковых столах; Хромированные столы;
Плавное управление степенью прижима с помощью специальной ручки;
Благодаря наличию двух направляющих затла, отсутствует центральный паз, характерный для большинства машин других производителей; Ножи TKM, марзаны 20 шт.


Технические характеристики

Модель K78D
Ширина реза мм. 780
Максим. ход затла мм. 780
Максим. высота стопы мм. 120
Мин. отрезаемая полоса мм. 90/20
Глубина переднего стола мм. 650
Давление прижима dan 200-3000
Скорость реза, раз/мин. 45
Мощность привода, кВт. 3
Вес нетто, кг. 1800
Габариты, мм  1830х1950х1510 мм.


Полное описание и ТТХ:

  • Длина реза –780 мм
  • Высота стопы –120 мм
  • Глубина подачи затла –780 мм
  • Глубина переднего стола –650 мм
  • Минимальная полоса – 20 мм без планки / 90 мм- с планкой
  • Толщина ножа – 12,7 мм
  • Отображение подачи затла – до 0,01 мм
  • Скорость реза – 45 рез/мин
  • Электропитание – 3-фазное, 380В, 50Гц
  • Привод прижима – гидравлический
  • Усилие прижима – от Мин. 200 до Макс. 3000 daN
  • Габаритные размеры (ДхШхВ): 1830х1950х1510 мм;
  • Боковые столы 600х500 мм (Опционально 750x1000 мм)
  • Масса: 1800 кг
  • Мощность - всего 3кВт
  • Электромеханический привод ножа
  • Замена и регулировка ножа с передней стороны;
  • Нижнее расположение привода затла + 2 прецизионные направляющие хода
  • Плавная регулировка скорости перемещения затла
  • Гидравлический прижим
  • Передний и боковые хромированные столы с без шланговой системой воздухораздува
  • Автоматический выброс бумаги после цикла резов
  • 7-дюймовый Цифровой цветной дисплей TFT с не стираемой клавиатурой
  • Дублированная система контроля реза с двумя микропроцессорами с взаимным контролем – стандартно
  • 2 Ножа + 20 марзанов
  • Инструкция на русском языке + Видео инстр.

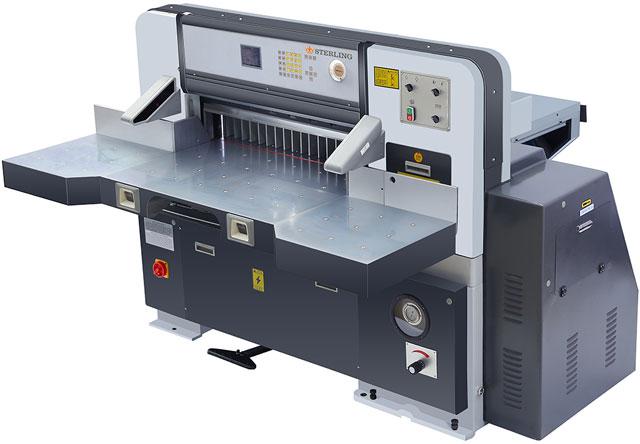

Фото обновленной линейки резаков STERLING с новой панелью управления


Другие технические особенности машины:

  • Скорость реза – 45 резов в мин;
  • Централизованная подача смазки основных узлов. Гидравлическая система (полное заполнение маслом – резервуар увеличенного объема);
  • Функция выдавливания воздуха из стопы;
  • Мощный и долговечнейший привод ножа. Машина предназначена для использования в производстве с интенсивным выпуском мало, средне-  и много тиражной полиграфической продукции;
  • Машина имеет энергосберегающий фактор – всего 3,00 КВт!
  • Замена ножа с рабочего места оператора- механизм быстрой смены ножа.
  • Датчик необходимости замены ножа (счетчик резов);
  • МОЩНАЯ ЛИТАЯ СТАНИНА – обеспечит работу машины на долгие годы;


Упаковка резаков STERLING в деревянные ящики перед отправкой

  • Рама изготовлена из высококачественного чугуна марки HT250 – в отличие от некоторых аналогов, которые используют сплав – что приводит к быстрому износу пазов крепления ножа.
  • Машина в отличие от некоторых аналогов имеет литые столы – а не клееный из листов жести. Клееные столы, как показала практика – «быстро вздуваются».
  • Машина оснащена качественной электроникой устойчивой к перепадам в наших сетях.
  • Машина имеет сертифицированный сервис.
  • Большой рабочий и боковые столы - Это упрощает перемещение стопы по столу для оператора.
  • Механизм быстрой смены марзана – марзан просто выталкивается из паза простым нажатием ручки!
  • 2-ые линейные направляющие хода затла удобно расположены по краям стола - что является гарантией точности и устойчивости затла к перекосам при ударе стопы бумаги о затл.



Компьютерное управление на 500 программ по 999 шагов в каждой :

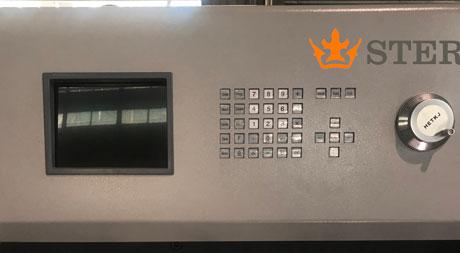

Монитор STERLING 7-дюймов


Управляющий компьютер с 7-дюймовым монитором.

  • Компьютер оснащен функциями само диагностики,
  • функцией программирования с ячейками на 500 программ по 999 шагов,
  • выбор времени прижима,
  • анимация процесса резки


Функциональная конструкция машины :

  • Динамический регулятор перемещения затла удобно размещен на панели управления. Это позволяет оператору легко визуально контролировать и регулятор и положение затла на мониторе. Очень удобная вещь по сравнению со многими другими бумагорезальными машинами.
  • Японский сервопривод затла – FUJI – установлен в задней части столя с приводом затла через зубчатый ремень. Эта конструкция привода давно доказала свою высокую надежность и точность работы. В отличии от этого аналогичные машины с прямым приводом затла от сервопривода всегда испытывают проблемы с перегрузками привода, выходом привода из строя и , что совсем грустно, не позволяют добиться точности

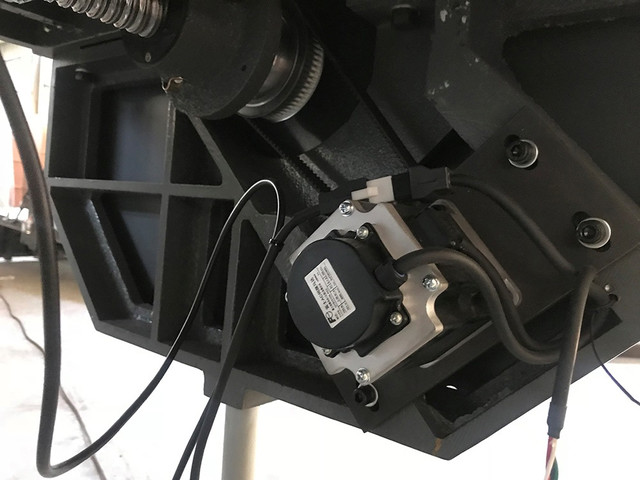

Надежная заднеприводная система затла резаков STERLING – сервопривод FUJI (Япония)

  •   В конструкции затла используются высокоточные шариковые подшипники японского производства, что позволяет бумагорезальной машине стабильно работать в течение всего жизненного цикла с высокой точностью реза.

  • затл перемещается по 2-м направляющим хода расположенным по краям рабочего стола. Что обеспечивает машине высокую точность и устойчивость к перекосу от удара стопы бумаги при сталкивании ее оператором.

  • Подшипник шариковой муфты, и направляющие оснащены механизмом централизованной смазки (отсутствует у многих аналогичных машин)

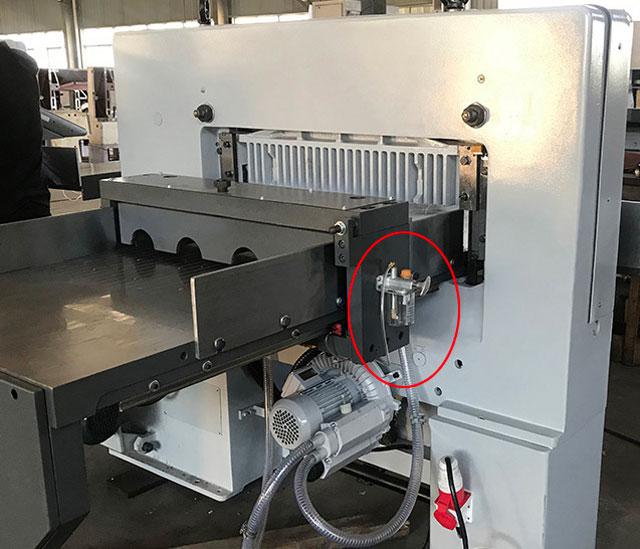

Система централизованной смазки направляющих затла и подшипника шариковой муфты резаков STERLING

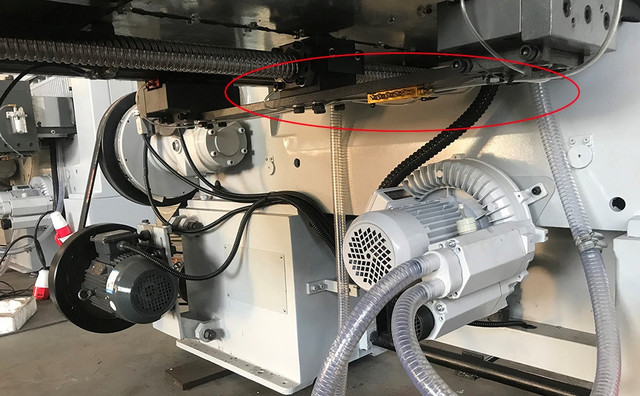

Система доставки смазки к направляющим затла и подшипнику шариковой муфты резаков STERLING

  • Толкатели затла имеют скользящую подошву, которая предохраняет поверхность стола от повреждения и предотвращают проскальзывание листов под затл

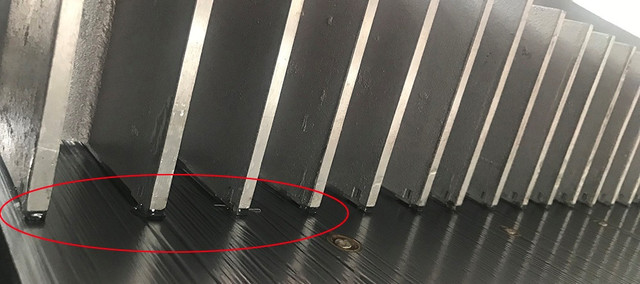

Толкатели затла резаков STERLING оснащены опорными подошвами скольжения

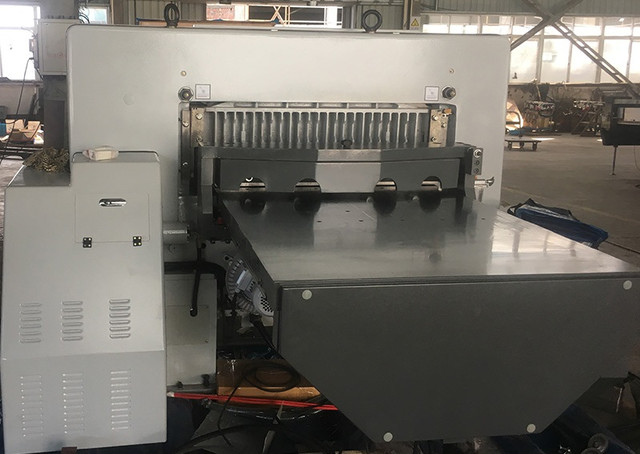

Цельный основной рабочий стол резаков STERLING

  • Машина оснащена функцией опускания ноже держащей балки при необходимости смены ножа, чтобы сделать работу оператора максимально удобной и безопасной.
  • Центральный воздушный стол с надежной без шланговой системой:

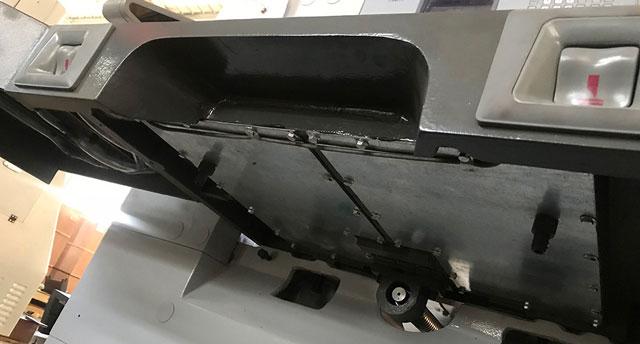

Без шланговая система воздушной подушки резаков STERLING

Для безопасности работы оператора служат : удобное устройство быстрой смены ножа, датчик возврата ножа в верхнее положение, устройство механической безопасности реза по принципу "срезной болт", кнопки реза по принципу занятости обеих рук, ИК барьер безопасности, блокировка двигателя при перегрузке на резе.

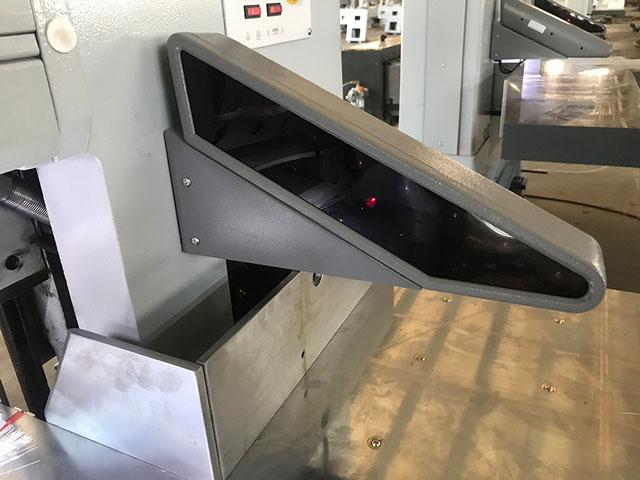

Современные световые барьеры безопастности

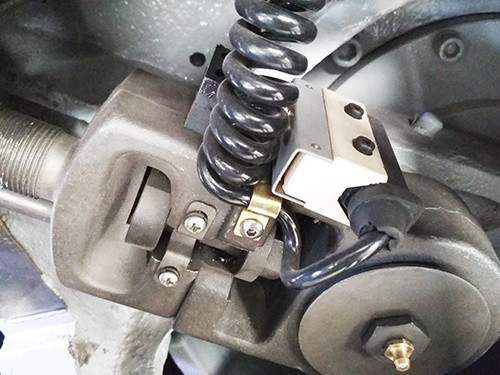

Срывной болт с датчиком разрыва

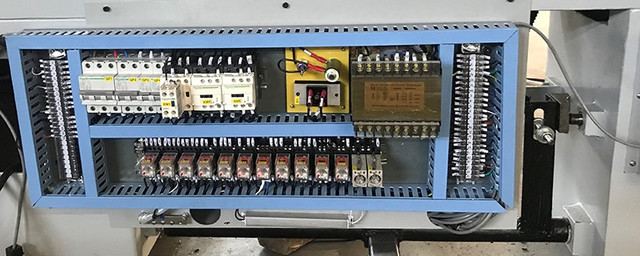

В машине используются Европейские и Японские электрические комплектующие и Японские подшипники NSK. Мощная гидравлика .




Машина оснащается качественной и удобной колотушкой для бумаги и богатым набором инструментов и запасных частей (срывные болты, шарики для возд. стола, и др.)


Ящик с инструментами

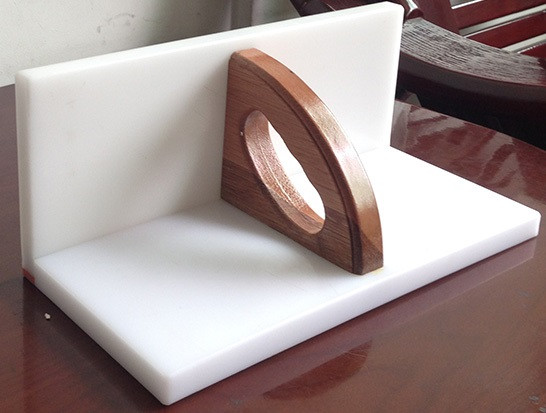

Колотушка для бумаги



Стандартная комплектация машины:

  • Цельный рабочий стол, двойные направляющие хода затла;
  • Хромированное покрытие основного рабочего и боковых столов, воздушная подушка;
  • Полноразмерные хромированные боковые столы с воздушной подушкой ;
  • Механизм быстрой смены ножа;
  • Механизм возврата ножа в исходное положение при блокировке, защита от перегрузки;
  • ИК барьер безопасности;
  • Кнопки привода реза по принципу занятости обеих рук;
  • Механизм быстрой смены марзана;
  • Защита основного двигателя от перегрузок;
  • Система централизованной смазки направляющих и подшипника шприковой муфты;
  • Японские  подшипники NSK;
  • Программный контроллер;
  • Высокоточная шариковая муфта хода затла
  • Электронные компоненты Omron, Schneder, AMD, Panasonic, FUJI.
  • Сервомотор управления ходом затла FUJI (CE стандарт);
  • Точность реза 0,01 мм;
  • 7-дюмовый цветной монитор управления с программированием на 500 программ;
  • 2 ножа;
  • Подсветка рабочего стола и световая линия реза;
  • Ящичек с инструментами и документация;
  • Внесение измерений через программный контроллер;
  • Регулировка индивидуальных шагов;
  • Автоматическое ускорение и замедление хода затла при установке размеров и автоматическом выталкивании бумаги.
  • Соответствие нормам CE (EN 1010)



Получить консультацию, узнать цены, проверить наличие товара, заказать и купить Бумагорезательную машину с K78D  можно по телефону:



+375 (17) 207-77-01 Минск


Не откладывайте - позвоните нам и узнайте всю необходимую информацию!



Ширина резания  780.0 (мм)
Пользовательские харакетристики
Количество ножейОдноножевая
