Бумагорезательная машина Sterling K92D с мощным компьютером

Одноножевая бумагорезательная машина STERLING  K92D



Коротко о главном:

• Длина реза 920 мм
• Скорость реза – 45 резов в мин
• Замена ножа с рабочего места оператора- механизм быстрой смены ножа.
• Датчик необходимости замены ножа (счетчик резов);
• МОЩНАЯ ЛИТАЯ СТАНИНА – обеспечит работу машины на долгие годы

Обратите внимание на следующие характеристики:

• Машина имеет энергосберегающий фактор – всего 3,00 КВт!
• Функция выдавливания воздуха из стопы
• Управляющий компьютер с 10,4-дюймовым монитором
• Централизованная подача смазки основных узлов. Гидравлическая система (полное заполнение маслом – резервуар увеличенного объема)









Видео :







STERLING Groupe (совместное Китайско-Британское производство). Бумагорезальные машины под этим брэндом производятся уже более 30 лет.

Все оборудование, выпускаемые под этой маркой, проходят тщательный контроль качества и полностью соответствуют стандартам СЕ.

Кооперация британского ноу-хау и китайских производственных мощностей позволяет соединить лучшие европейские и китайские традиции, технологии изготовления оборудования высокого качества.





Электрика низкого напряжения поставляется всемирно известными компаниями OMRON, Schneider, FUJI, Panasonic. Управляющая панель содержит дисплей размером 10.4” с удобной кнопочной панелью. Кнопки выполнены из прозрачного пластика залитого поверх изображения, что гарантирует их 100% защиту от истирания. Модули памяти и электроника поставляется компанией AMD.

Движение затла машины осуществляется по двум направляющим при помощи сервомотора FUJI (производство Япония) с точностью позиционирования 0,01 мм.  В конструкции затла используются высокоточные шариковые подшипники японского производства

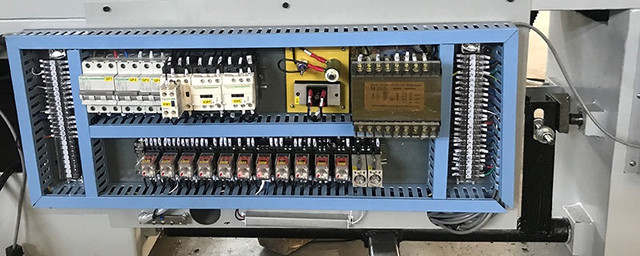

Европейские и японские электрические комплектующие





Для крупных и средних типографий. Предназначена для работы в многосменном режиме. Предлагает пользователю высокое качество работы при относительно доступной цене. Относится к классу тяжёлых машин (масса – 2400 кг).





Все на высоком уровне:

• Сертифицирована по CE и немецкому TUV
• Защитный инфракрасный световой барьер

Современные световые барьеры безопасности



• Устройство механической безопасности реза по принципу "срезной болт"

Срывной болт с датчиком разрыва



• Механическое фиксирование ножа в верхнем положении (датчик возврата ножа в верхнее положение)
• Двуручный пуск реза с защитой от повторного срабатывания
• Оснащение всех опасных мест защитными кожухами
• Безопасное устройство быстрой смены ножа

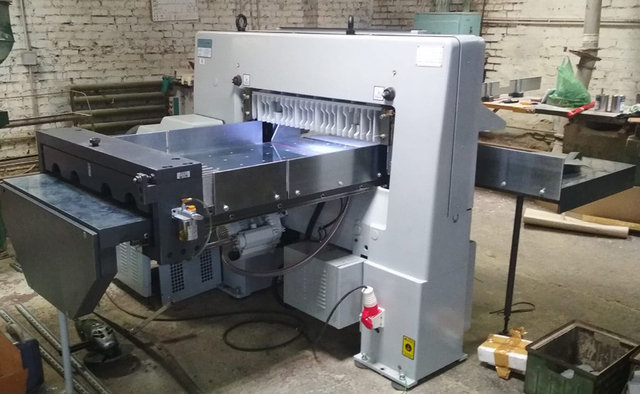

Машины успешно работают в России, Беларуси, Казахстане и др.странах: Курск, Шардринск, Челябинск, Минск

1. МОЩНАЯ ЛИТАЯ СТАНИНА обеспечит работу машины на долгие годы. В отличие от некоторых аналогов имеет литые столы, а не клееные из листов жести. Клееные столы, как показала практика, «быстро вздуваются».

Цельный основной рабочий стол резаков STERLING



2. Рама изготовлена из высококачественного чугуна марки HT250 (в отличие от некоторых аналогов, которые используют сплав, что приводит к быстрому износу пазов крепления ножа);

3. Блокировка двигателя при перегрузке на резе;

4. Подшипник шариковой муфты и направляющие оснащены механизмом централизованной смазки (отсутствует у многих аналогичных машин);





Система централизованной смазки направляющих затла и подшипника шариковой муфты резаков STERLING

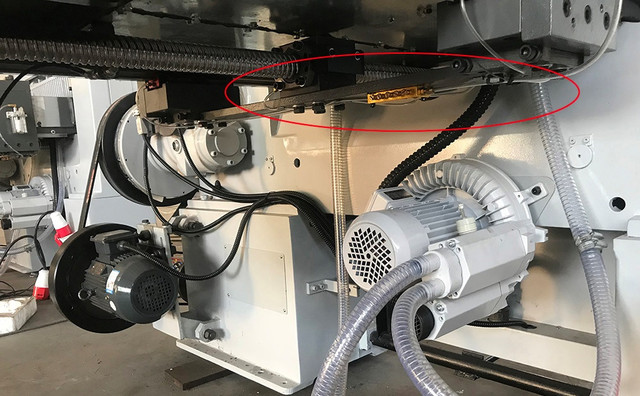

Система доставки смазки к направляющим затла и подшипнику шариковой муфты резаков STERLING



5. Гидравлическая система (полное заполнение маслом – резервуар увеличенного объема) соответствует стандарту CE.

6. Оснащена качественной электроникой, устойчивой к перепадам в наших сетях.

7. Мощный и долговечнейший привод ножа. Машина предназначена для использования в производстве с интенсивным выпуском мало, средне-  и много тиражной полиграфической продукции;

8. Центральный воздушный стол с надежной бесшланговой системой:

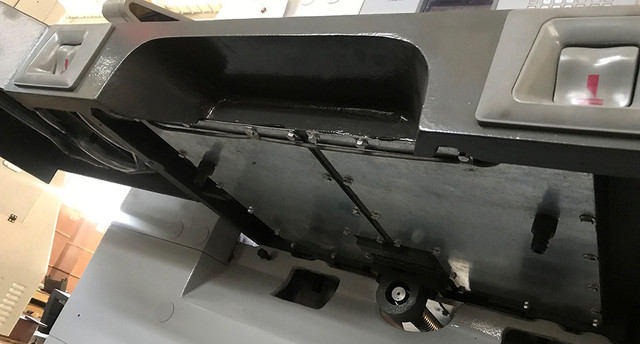

Бесшланговая система воздушной подушки резаков STERLING



9. Толкатели затла имеют скользящую подошву, которая предохраняет поверхность стола от повреждения и предотвращают проскальзывание листов под затл



Толкатели затла резаков STERLING оснащены опорными подошвами скольжения

Машина имеет сертифицированный сервис







Точность позиционирования 0,01 мм

Двойные линейные направляющие хода затла удобно расположены по краям стола. Это обеспечивает машине высокую точность и устойчивость к перекосу от удара стопы бумаги при сталкивании ее оператором.



Японский сервопривод затла  FUJI установлен в задней части стола с приводом затла через зубчатый ремень. Эта конструкция привода давно доказала свою высокую надежность и точность работы (в отличие от этого, аналогичные машины с прямым приводом затла от сервопривода всегда испытывают проблемы с перегрузками привода, выходом привода из строя и, что совсем грустно, не позволяют добиться точности)

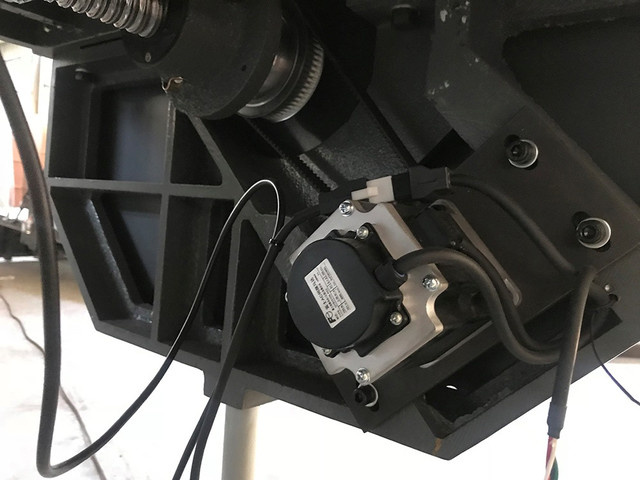

Надежная заднеприводная система затла резаков STERLING – сервопривод FUJI (Япония)



 В конструкции затла используются высокоточные шариковые подшипники японского производства, что позволяет бумагорезальной машине стабильно работать в течение всего жизненного цикла с высокой точностью реза.





• Большой рабочий и боковые столы. Это упрощает перемещение стопы по столу для оператора.
• Прижим осуществляется с помощью гидравлического привода, что позволяет плавно регулировать прилагаемое усилие с помощью специальной ручки;
• Динамический регулятор перемещения затла  размещен на панели управления. Это позволяет оператору легко визуально контролировать и регулятор, и положение затла на мониторе. Очень удобная вещь по сравнению со многими другими бумагорезальными машинами.
• Сенсорная панель управления 10,4 дюйма. Новая панель управления с интуитивно-понятными иконками гораздо удобнее для  программирования многоходовых программ по резке конечной продукции. Память машины - 200 программ.

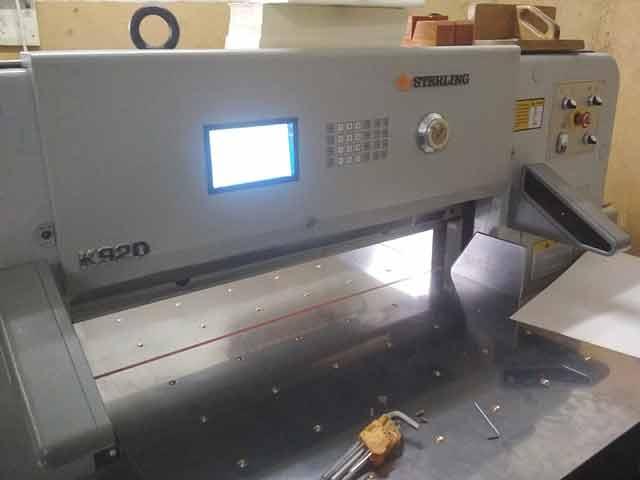

Обновленная сенсорная панель управления 10,4 дюйма для Sterling K78D/K92D

Компьютер оснащен функциями:

• самодиагностики,
• функцией программирования с ячейками на 200 программ по 999 шагов,
• выбор времени прижима,
• анимация процесса резки





• Механизм быстрой смены марзана. Марзан просто выталкивается из паза простым нажатием ручки!
• Механизм быстрой смены ножа. Машина оснащена функцией опускания ножедержащей балки при необходимости смены ножа, чтобы сделать работу оператора максимально удобной и безопасной.
• Датчик необходимости замены ножа (счетчик резов);





Машина имеет энергосберегающий фактор – всего 3,00 КВт!



Упаковка резаков STERLING в деревянные ящики перед отправкой





• Автоматическое ускорение и замедление хода затла при установке размеров и автоматическом выталкивании бумаги.
• Функция выдавливания воздуха из стопы;
• Внесение измерений через программный контроллер;
• Регулировка индивидуальных шагов
• Электромеханический привод ножа
• Замена и регулировка ножа с передней стороны;
• Нижнее расположение привода затла + 2 прецизионные направляющие хода
• Автоматический выброс бумаги после цикла резов
• Дублированная система контроля реза с двумя микропроцессорами с взаимным контролем



Стандартная комплектация машины:



• Цельный рабочий стол, двойные направляющие хода затла;
• Хромированное покрытие основного рабочего и боковых столов, воздушная подушка;
• Полноразмерные хромированные боковые столы с воздушной подушкой ;
• Механизм быстрой смены ножа;
• Механизм возврата ножа в исходное положение при блокировке, защита от перегрузки;
• ИК барьер безопасности;
• Кнопки привода реза по принципу занятости обеих рук;
• Механизм быстрой смены марзана;
• Защита основного двигателя от перегрузок;
• Система централизованной смазки направляющих и подшипника шприковой муфты;
• Японские  подшипники NSK;
• Программный контроллер;
• Высокоточная шариковая муфта хода затла
• Электронные компоненты Omron, Schneder, AMD, Panasonic, FUJI.
• Сервомотор управления ходом затла FUJI (CE стандарт);
• 10,4-дюмовый цветной монитор управления с программированием на 200 программ;
• 2 ножа;
• Колотушка;
• Подсветка рабочего стола и световая линия реза;
• Ящичек с инструментами и документация

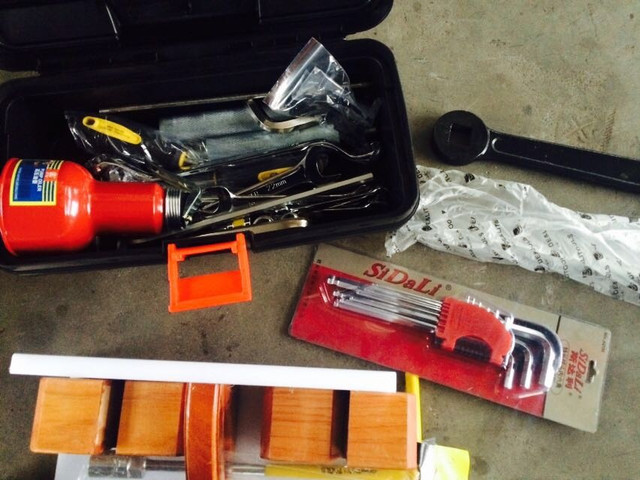

Ящик с инструментами

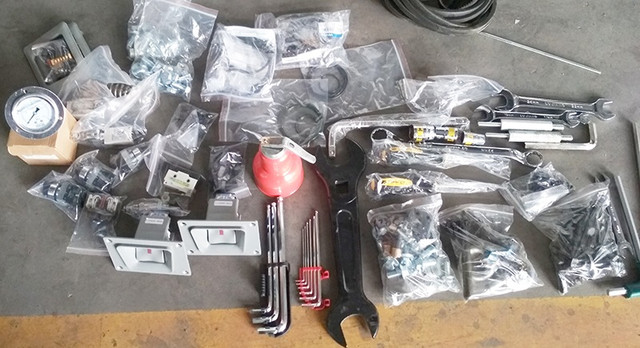

Богатый ЗИП



Колотушка для бумаги





Примеры наших инсталляций:



        РЕЗАК STERLING K92D ЗА УРАЛОМ



      НОВЫЙ РЕЗАК STERLING K92D УСТАНОВЛЕН В ЯНВАРЕ 2019



      РЕЗАК STERLING K92D В КУРСКЕ. КАЧЕСТВО – ДОСТУПНО!



      РЕЗАК STERLING K115D ЗАМЕНИЛ ПОСТАРЕВШУЮ MAXIMA В ВОРОНЕЖЕ



     РЕЗАК STERLING K115D ПОДМЕНИЛ УСТАВШУЮ MAXIMA 115 В СТАВРОПОЛЕ

Технические характеристики

Модель	K92D
Ширина реза мм.	920
Отображение подачи затла	до 0,01 мм
Максим. ход затла мм.	1000
Максим. высота стопы мм.	130
Мин. отрезаемая полоса мм.	25 мм без планки / 100мм- с планкой
Глубина переднего стола мм.	650
Давление прижима dan	200-3000
Толщина ножа,  мм	12,7
Скорость реза, раз/мин.	45
Привод прижима	Гидравлический
Мощность привода, кВт.	3
Электропитание	3-фазное, 380В, 50Гц
Вес нетто, кг.	2400
Габариты, мм	238х239х150 см. Боковые столы 600х700 мм (Опционально 750x1000 мм)
