DIGITIZER-390S ПОЛУАВТОМАТИЧЕСКИЙ ЛАМИНАТОР ДЛЯ ЦИФРОВОЙ ПЕЧАТИ

Ламинатор – полуавтомат для цифровой печати

DIGITIZER-390S

Масляный нагрев + Гидравлический прижим

Фольгирование на ламинаторе DIGITIZER-390S

Полуавтоматический ламинатор DIGITIZER 390S работает на темных тонерных плашках

Ламинаторы DiGitizer эксплуатируются в Москве, Минске, Екатеринбурге, Ставрополе, Санкт-Петербурге

Ключевые особенности DIGITAIZER-390S:

·      Просторный конвейер для ручного наклада + удобная полка для листов

·      390 мм ширина ,

·      Баннеры до 1200 мм – максимальная длина листа,

·      Масляный нагрев – стабильная температура,

·      Скорость до 15 м/мин,

·      ГИДРАВЛИЧЕСКИЙ прижим,

·      Автоматический пневмо-отрыв и приемка в лоток.

+ Фольгирование (Опция)

DIGITIZER-390S – это промышленный полуавтоматический ламинатор, предназначенный для ежедневной многочасовой эксплуатации в средних и крупных цифровых типографиях для ламинации большого количества разноформатных оттисков лазерной печати.

Ламинатор подойдет и для ламинации офсетных оттисков: его максимальная рабочая ширина в 390 мм . При этом – ламинатор имеет компактные размеры (1,7×0,76 м) , рассчитанные на стеснённые помещения офисных центров занимаемые именно цифровыми типографиями.

НАКЛАД ЛИСТОВ:

Подача листов из стопы, размещенной на удобной полке, производится оператором без необходимости «прицеливаться». Оператор просто укладывает листы один за одним – с произвольным нахлестом на удобный конвейер:

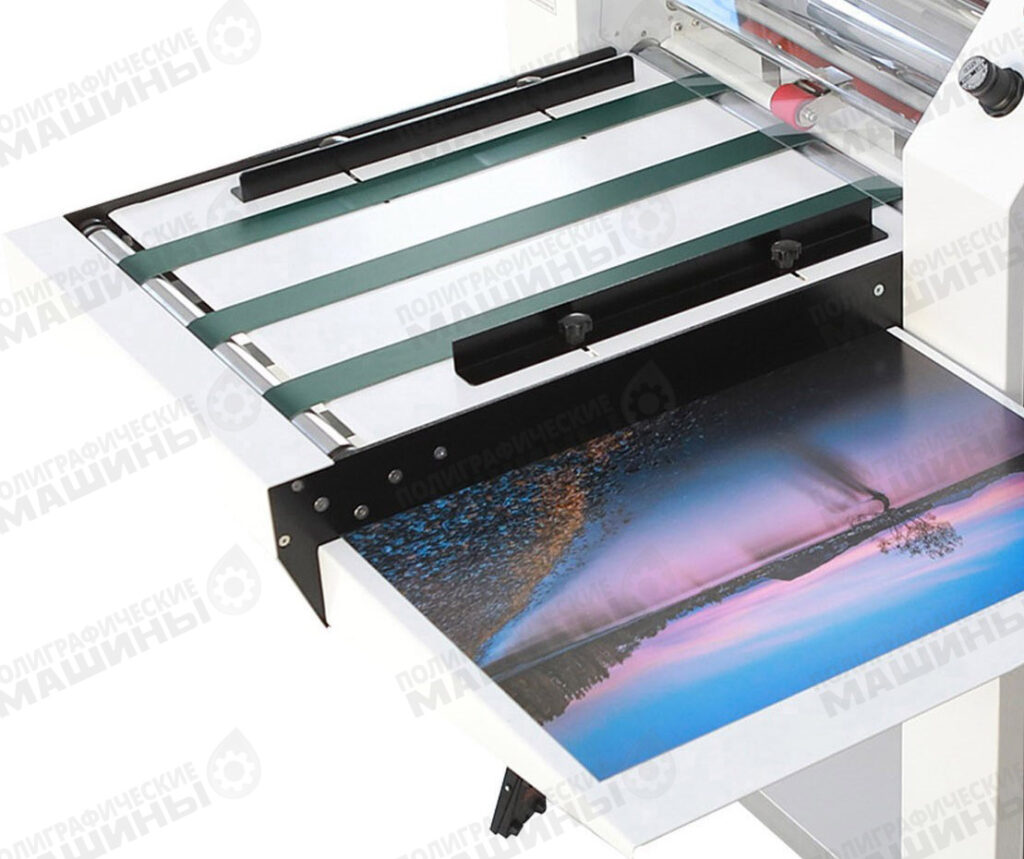

Просторный конвейер наклада листов с удобной полкой на ламинаторе DIGITIZER-390S

·         Оператор может подавать листы в спокойном режиме. Иногда даже делая что-то параллельно

АВТОМАТИЧЕСКИЙ НАХЛЕСТ:

·         У передних упоров лист ожидает прохождения предыдущего листа до заданной оператором с дисплея длины нахлеста (от 1 до 5 мм). Нахлест отвечает за более эффективное разделение листов после ламинации;

·         Упоры открываются в нужный момент и лист протягивается в секцию ламинации.

·         Поскольку выставление нахлеста автоматизировано – оператор может подавать листы в спокойном режиме.

Автоматические передние упоры и прижимные щетки на секции нахлеста ламинатора DIGITIZER-390S

Подача листов и нахлест в DIGITIZER-390S работают просто и надежно.

Это позволяют снять нагрузку и снижает требования к квалификации оператора.

В отличие от автоматической подачи – не требуются навыки и время для настройки сложного вакуумного самонаклада и отделения листов в стопе. Можно эффективно отламинировать и 5, и 1000 листов.

Стандартный диапазон бумаг для DIGITIZER-390S: 115 — 400 г/м.кв. Возможна работа с бумагами и вне этого диапазона с использованием дополнительных настроек

Максимальная механическая скорость работы DIGITIZER-390S – 15 м/мин. Но, конечно, оператору придется очень постараться, чтобы так быстро накладывать листы.

Кроме того — качество ламинации напрямую зависит от скорости, типа пленки и плотности и формата бумаги – об этом не стоит забывать при расчёте реальной производительности любого ламинатора.

Для лазерной печати скорость работы ламинатора DIGITIZER-390S будет значительно варьироваться в зависимости от:

• свойств тонера каждого из производителей – Xerox, Konica, Ricoh, Canon;
• плотности слоя тонера и процента запечатки;
• толщины и влажности бумаги;
• типа пленки: обычная или специализированная пленка для цифровых оттисков.

СЕКЦИЯ ЛАМИНАЦИИ:

Высокую скорость ламинации и стабильное качество припекания пленки к тонеру обеспечивает теплоемкая система масляного нагрева главного ламинирующего вала.

Система нагрева состоит из следующих компонентов:

1) 120 миллиметровый толстостенный стальной ламинирующий вал.

Диаметр в 1,5-2 раза превышает имеющиеся на рынке аналоги.

Ламинирующий вал диаметром 120 мм ламинатора DIGITIZER-390S обеспечивает равномерный прогрев пленки, лучшую адгезию к бумаге и минимальную деформацию листов после ламинации

• Большой диаметр ламинирующего вала обеспечивает большую поверхность прогрева пленки перед припрессовкой ее к тонеру.
• Большой диаметр вала обеспечивает остывание меньшей доли его поверхности при теплообмене с плотной бумагой и, как следствие, позволяет остывшей поверхности лучше прогреться за цикл полного оборота вала перед повторным контактом со следующим листом бумаги.
• Большой диаметр ламинирующего вала имеет меньший угол деформационного воздействия на бумагу при ламинировании. Благодаря этому листы меньше скручивает после ламинации.

2) Полости толстостенного ламинирующего вала заполнены маслом.

• Масло обеспечивает высокую теплоемкость поверхности вала. Тепло не уходит так быстро при контакте с бумагой как при прямом ламповом нагреве.
• Остывшая поверхность быстрее прогревается за цикл оборота.
• Тепло равномерно распределяется по всей поверхности – от краев вала до его середины.
• Более экономичный режим поддержания заданной температуры. Тэны работают в пульсирующем режиме. Мощность ламинатора – всего 5,3 кВт.

3) Тэны внутри осевой полости прогревают внутренние стенки запаянных масляных резервуаров.

• Благодаря этому тэны легко поменять без риска протечки масла.

ГИДРАЛИЧЕСКАЯ ЗАПРЕССОВКА:

Высокую силу прижима для работы с темными плашками обеспечивает мощный электро-гидроусилитель. Давление задается с пульта управления

РАЗМОТКА ПЛЕНКИ:

Удобная размотка пленки с подрезкой и перфорацией с быстросъемными креплениями позволяет быстро переключиться между материалами на автоматическом ламинаторе DIGITIZER-390S

 В DIGITIZER-390S предусмотрена удобная размотка пленки или фольги с подтормаживаем. Тормозные муфты предотвращают излишнюю размотку и контролируют натяжение. Муфты быстросъемные. Таким образом, оператор может быстро переключиться:

• с обычной пленки на Софт-тач;
• с большого рулона с втулкой 75 мм на маленький рулон с 25-миллиметровой втулкой;
• на разную ширину пленки. Например: с 380 мм на 305 мм;
• с пленки – на фольгу.

Стойка оснащена ножом подрезки пленки по ширине и ножом перфорации для автоотрыва.

Шпинделя размотки позволяют цифровой типографии использовать пленку малой намотки на 25-миллиметровой втулке наравне с большими 2000-меровыми рулонами на втулке 75 мм.

Моторизированная смотка фольги – доступна опционально.

РАЗГЛАЖИВАНИЕ ЛИСТА ПРОТИВ СКРУЧИВАНИЯ ПОСЛЕ ЛАМИНАЦИИ:

Вал разглаживания отламинированного листа перегибом на ламинаторе DIGITIZER-390S

 АВТОМАТИЧЕСКИЙ ОТРЫВ ЛИСТА:

Узел автоотрыва представляет собой 2 пары резиновых валов, вращающихся с разной скоростью и создающих перекос одного листа относительно другого по линии нахлеста.

Целью этого перекоса является растяжение и отрыв пленки в ее самом слабом месте – месте ее перфорации.

Выводная пара валов запрессовываются только в момент отрыва и тем самым ускоряет лист, натягивая пленку в месте разрыва.

Пленка легко отрывается ровно по острому краю следующего листа. линии нахлеста. Запрессовка отрывных валов осуществляется пнемоцилиндрами. Это наиболее быстрый и четкий способ, когда требуется короткая и мгновенная запрессовка.

Автоматический отрыв листов на ламинаторе DIGITIZER-390S

 Освобожденный лист укладывается на широкий наклонный стол:

Приемный лоток на ламинаторе DIGITIZER-390S

СЕНСОРНЫЙ ПУЛЬТ УПРАВЛЕНИЯ:

С помощью дисплея пульта управления оператор легко контролирует все параметры работы ламинатора: Температура, Скорость, Длина листа (Автоотрыв), Нахлест, Запрессовка – все эти параметры мгновенно доступны для оператора без необходимости открывать дополнительные окна

Сенсорный пульт управления ламинатором DIGITIZER-390S

Примеры наших инсталляций:

29/03/2023 Ламинатор-полуавтомат Digitizer-390S для цифры в Кирове

10/12/2024 Ламинатор DIGITIZER-390S установлен в цифровой типографии Санкт-Петербурга

12/11/2025 Листоподборщик BindMASTER F120 и ламинатор DIGITIZER-390S установлены в Гомеле

24/11/2025 Ламинатор DIGITIZER-390S для обложек установлен в Минске

 Технические характеристики:
