DIGITIZER-540A АВТОМАТИЧЕСКИЙ ЛАМИНАТОР ДЛЯ ОФСЕТНОЙ И ЦИФРОВОЙ ПЕЧАТИ

Ламинатор — АВТОМАТ для офсетной и цифровой печати

DIGItizer-540A

B2+ формат

Масляный нагрев + Гидравлический прижим + 800мм баннеры

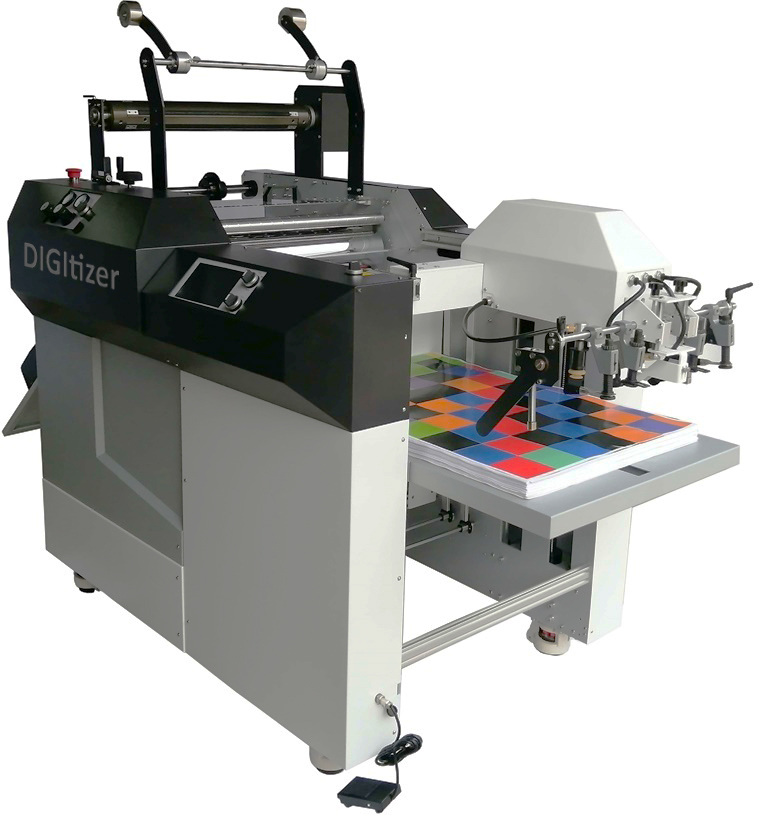

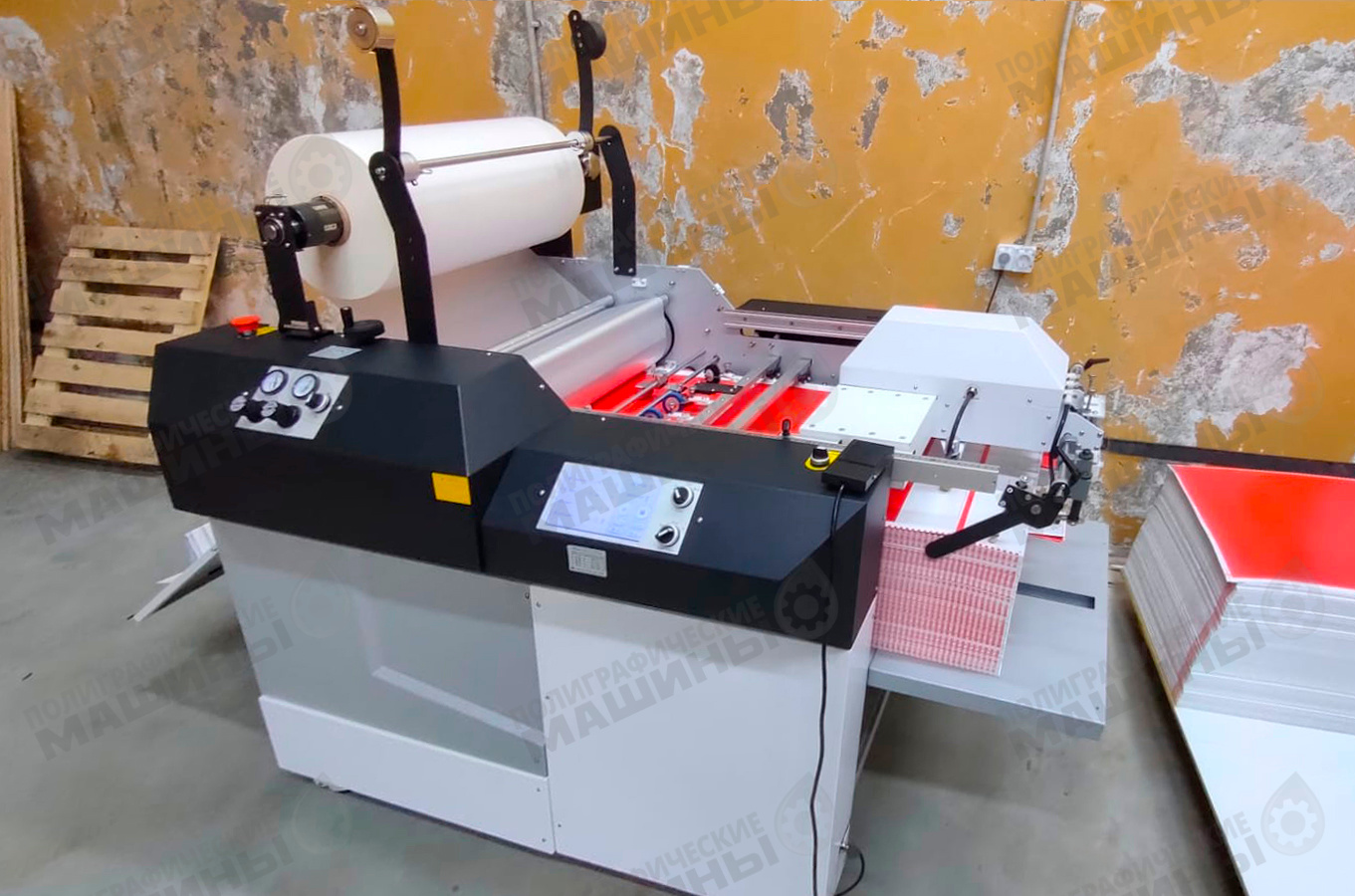

Автоматический ламинатор DIGITIZER-540A формата В2 — работа на сплошных плашках для бумажных пакетов

Ключевые особенности DIGITIZER-540A:

·      Автоматический вак­­­­­уумный самонаклад,

·      Цифровой формат – до 540 мм шириной,

·      Баннерная подача – до 800 мм длиной,

·      Масляный нагрев – стабильная температура,

·      Скорость до 20 м/мин,

·      ГИДРАВЛИЧЕСКИЙ прижим,

·      Пневматический автоотрыв и приемка в лоток.

+ Фольгирование (Опция)

DIGITIZER-540A – это промышленный автоматический ламинатор, предназначенный для ежедневной многочасовой эксплуатации в средних и крупных цифровых и офсетных типографиях для ламинации большого количества разноформатных оттисков лазерной печати.

Ламинатор подойдет и для ламинации офсетных оттисков. Его максимальная рабочая ширина в 540 мм и его компактные размеры (2,13×1,15 м) рассчитаны на стесненные помещения офисных центров, занимаемые обычно цифровыми или малыми офсетными  типографиями.

САМОНАКЛАД:

Подача листов из стопы высотой до 500 мм осуществляется автоматически.

Баннерная подача – длина листа до 800 мм. Специально для Цифровых оттисков

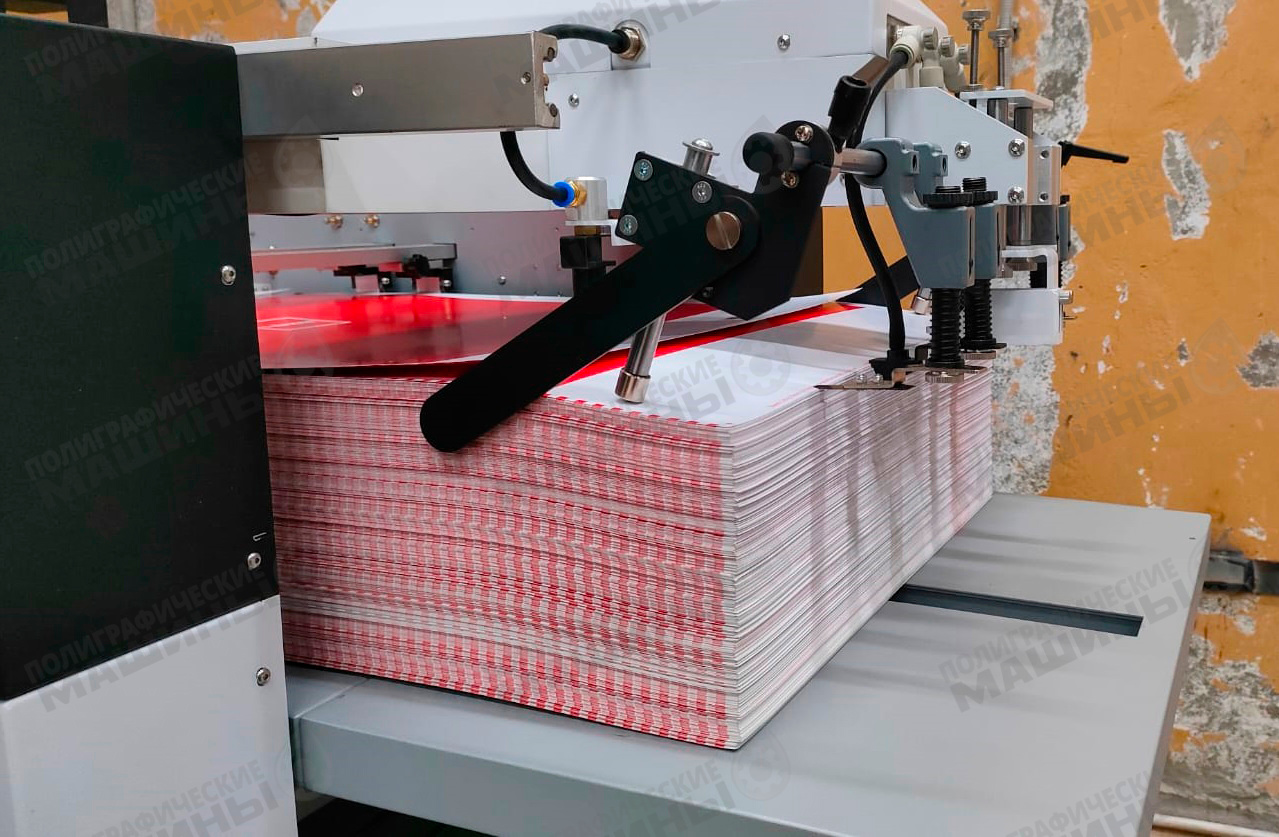

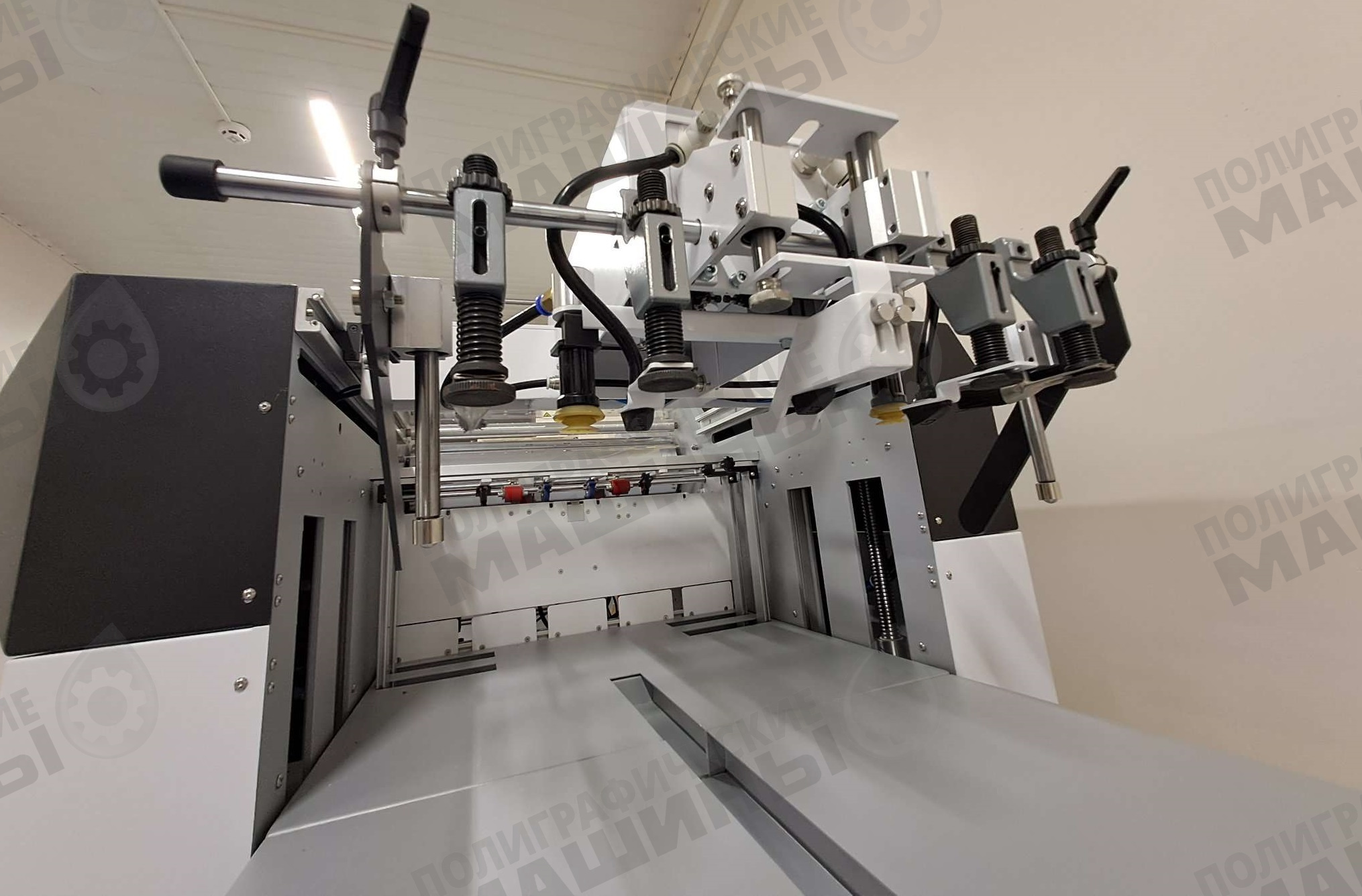

Автоматический самонаклад ламинатора DIGITIZER-540A

·         Вакуумная головка берет край листа 2-мя присосками;

·         Подпружиненные лепестки и пальцы удерживают остальные листы за края в стопе, благодаря чему происходит идеальное отделение листа от основной стопы;

·         Присоски толкают лист вперед, к передним упорам секции нахлеста;

АВТОМАТИЧЕСКИЙ НАХЛЕСТ:

·         У передних упоров лист ожидает прохождения предыдущего листа до заданной оператором с дисплея длины нахлеста (от 1 до 5 мм). Нахлест отвечает за более эффективное разделение листов после ламинации;

·         Упоры открываются в нужный момент и лист протягивается в секцию ламинации.

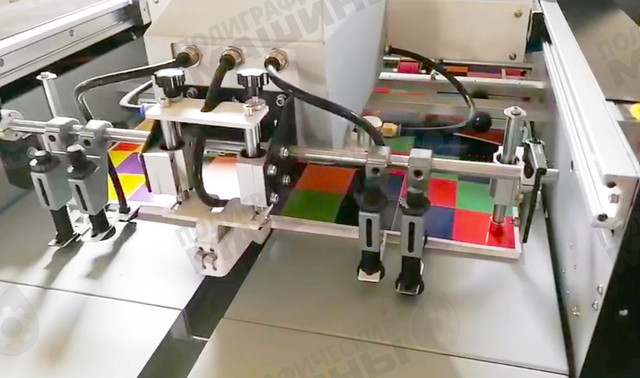

Автоматические передние упоры на секции нахлеста ламинатора DIGITIZER-540A

Вот так, просто и надежно, работает вакуумный самонаклад ламинатора DIGITIZER-540A. Дополнительно самонаклад может оснащаться раздувами стопы, для упрощения работы с более тонкими бумагами.

Стандартный диапазон бумаг для DIGITIZER-540A: 130 — 500 г/м.кв. Возможна работа с бумагами и вне этого диапазона с использованием дополнительных настроек

Реально достижимая скорость работы ламинатора – 20 м/мин.

На видео – работа ламинатора на скорости 10/15/20 м/мин:

Конечно, для лазерной печати скорость работы ламинатора DIGITIZER-540A будет значительно варьироваться в зависимости от:

·         свойств тонера каждого из производителей – Xerox, Konica, Ricoh, Canon;

·         плотности слоя тонера и процента запечатки;

·         толщины и влажности бумаги;

·         типа пленки: обычная или специализированная пленка для цифровых оттисков.

СЕКЦИЯ ЛАМИНАЦИИ:

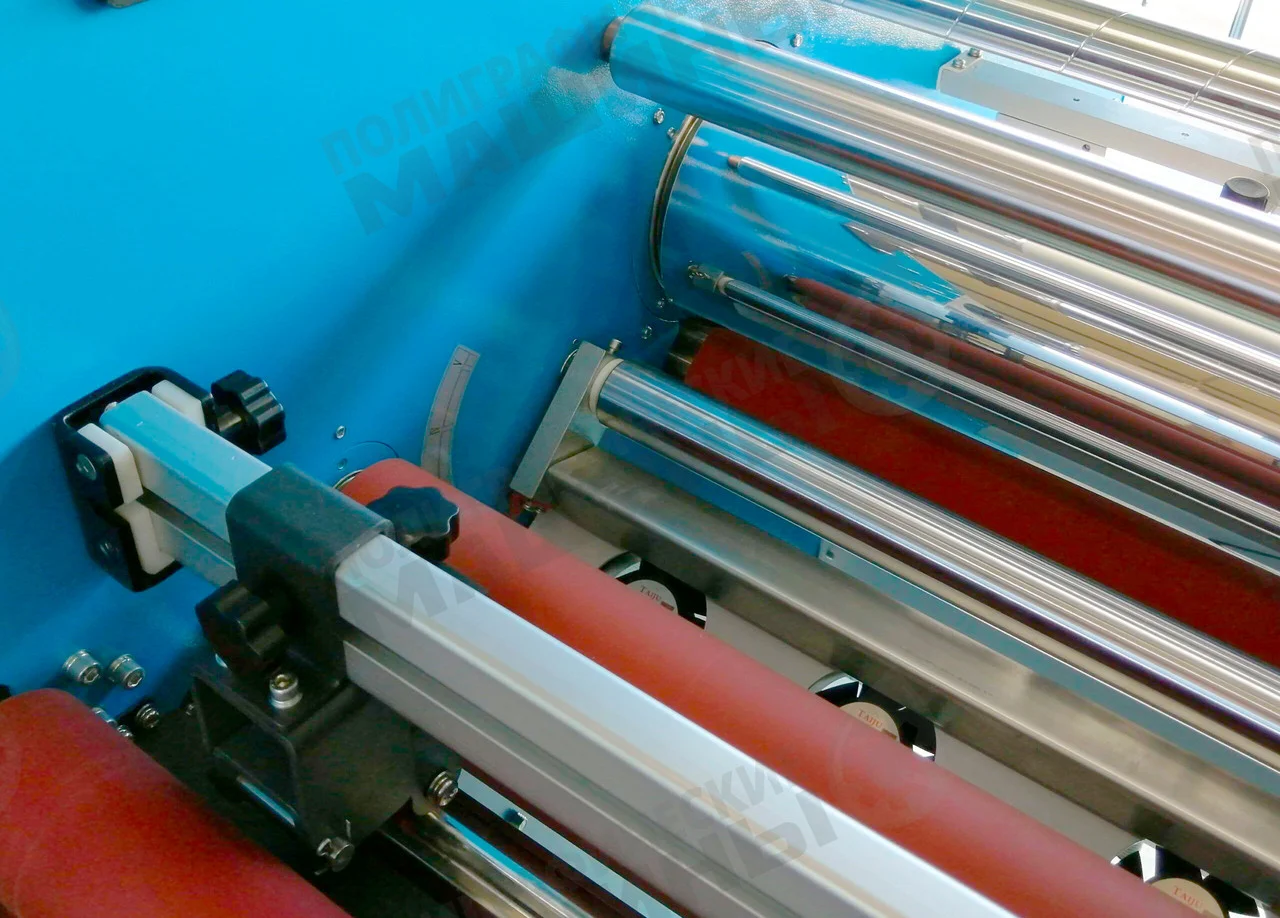

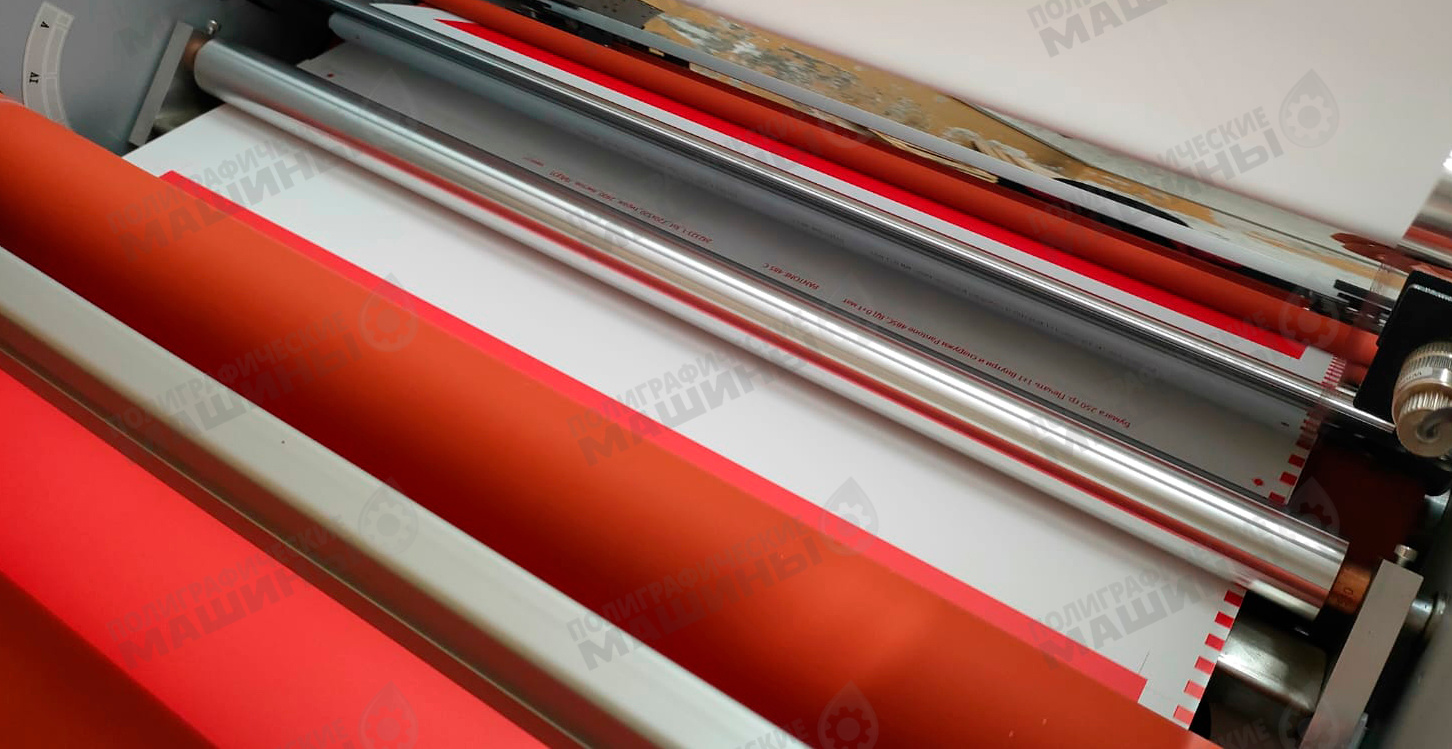

Секция ламинации DIGITIZER-540A с валом большого диаметра и рамкой разглаживания

Высокую скорость ламинациии и стабильное качество припекания пленки к тонеру обеспечивает теплоемкая система масляного нагрева главного ламинирующего вала.

Система нагрева состоит из следующих компонентов конструкции:

1)     Большой 160 миллиметровый толстостенный стальной ламинирующий вал.

·         Большой диаметр ламинирующего вала обеспечивает большую поверхность прогрева пленки перед припрессовкой ее к тонеру.

·         Большой диаметр вала обеспечивает остывание меньшей доли его поверхности при теплообмене с плотной бумагой и, как следствие, позволяет остывшей поверхности лучше прогреться за цикл полного оборота вала перед повторным контактом со следующим листом бумаги.

·         Большой диаметр ламинирующего вала имеет меньший угол деформационного воздействия на бумагу при ламинировании. Благодаря этому листы меньше скручивает после ламинации.

2)    Полости толстостенного ламинирующего вала заполнены маслом.

·         Масло обеспечивает высокую теплоемкость поверхности вала. Тепло не уходит так быстро при контакте с бумагой как при прямом ламповом нагреве.

·         Остывшая поверхность быстрее прогревается за цикл оборота.

·         Тепло равномерно распределяется по всей поверхности – от краев вала до его середины.

·         Более экономичный режим поддержания заданной температуры. Тэны работают в пульсирующем режиме. Мощность ламинатора –9 кВт.

3)    Тэны внутри осевой полости прогревают внутренние стенки запаянных маслянных резервуаров.

·      Благодаря этому тэны легко поменять без риска протечки масла.

ГИДРАЛИЧЕСКАЯ ЗАПРЕССОВКА:

Высокую силу прижима для работы с темными плашками обеспечивает мощный электро-гидроусилитель. Давление задается с пульта управления

РАЗМОТКА ПЛЕНКИ И ФОЛЬГИ:

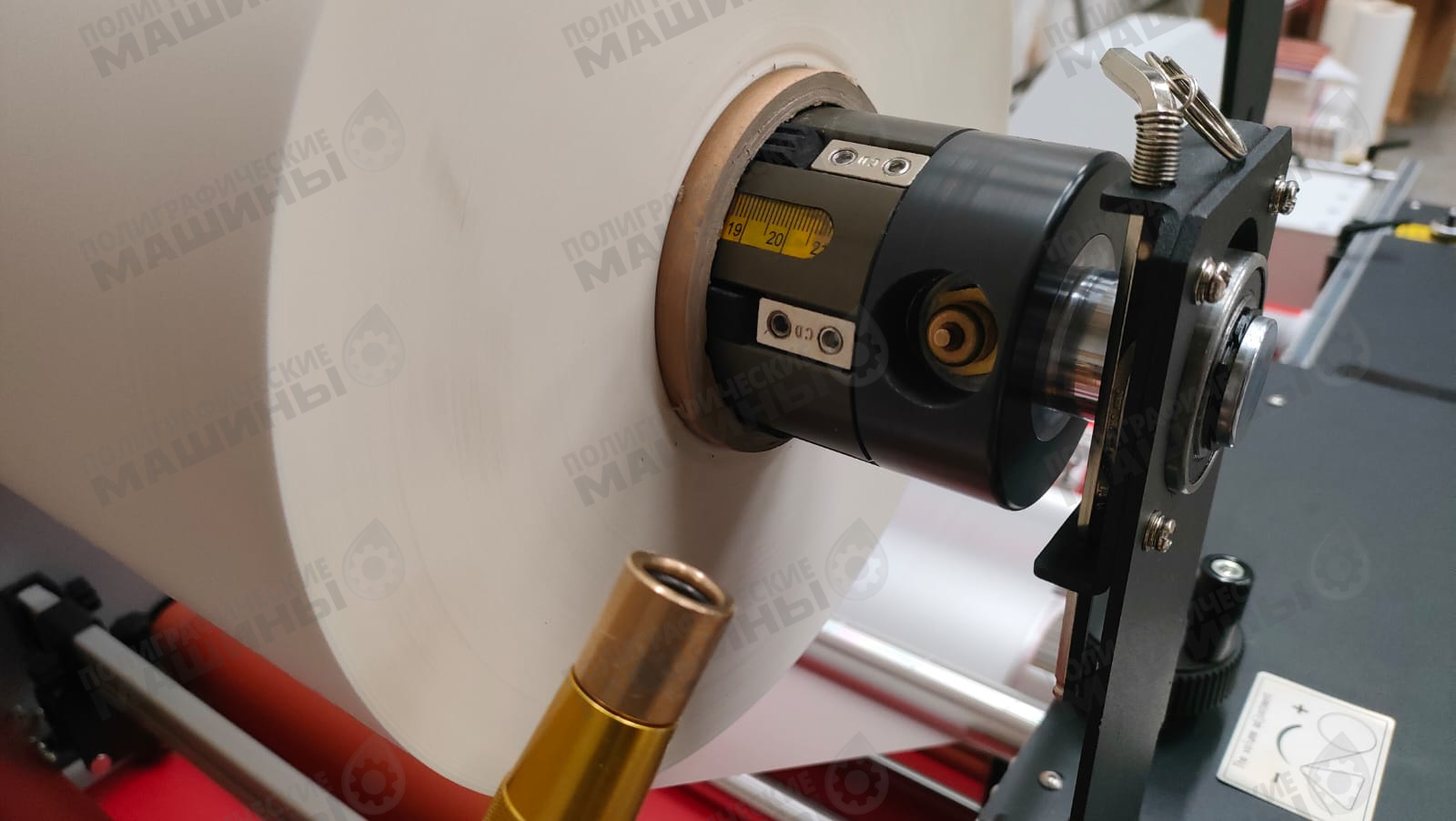

Удобная стойка размотки пленки с подрезкой и перфорацией для пленки или фольги позволяет быстро переключиться между материалами на автоматическом ламинаторе DIGITIZER-540A

В DIGITIZER-540A предусмотрена удобная стойка размотки пленки или фольги. Таким образом, оператор может быстро переключиться:

·         с обычной пленки на Софт-тач;

·         с ширины пленки 380 мм на ширину 540 мм;

·         с пленки – на фольгу.

Стойка оснащена ножом подрезки пленки по ширине и ножом перфорации для автоотрыва.

Шпинделя размотки позволяют цифровой типографии использовать пленку малой намотки на 25-миллиметровой втулке наравне с большими 2000-меровыми рулонами на втулке 75 мм.

Моторизированная смотка фольги – доступна опционально.

РАЗГЛАЖИВАНИЕ ЛИСТА ПРОТИВ СКРУЧИВАНИЯ ПОСЛЕ ЛАМИНАЦИИ:

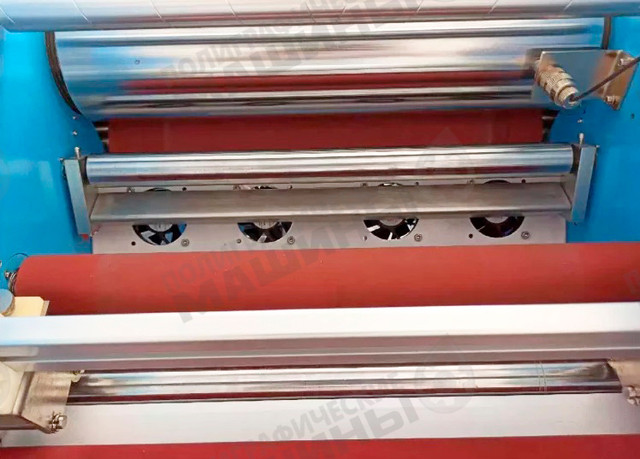

Планка разглаживания отламинированного листа с валом перегиба на ламинаторе DIGITIZER-540A

Сразу после ламинации, пока пленка еще горячая – самое время разгладить лист перегибая его в направлении обратном скручиванию. Для цифровых оттисков важно сделать это аккуратно, не повредив тонерную печать.

DIGITIZER-540A оснащен рамкой разглаживания состоящей из направляющего ролика большого диаметра и перегибающего ребра. Шлифованный ролик аккуратно направляет лист, не повреждая запечатанной поверхности. Кроме того – ролик задает более эффективный угол перегиба листа. Общий наклон рамки удобно регулируется воротком в верхней части рамы машины. Т.о. оператор может регулировать угол перегиба прямо на ходу ламинатора – ориентируясь на то, как листы укладываются в приемный лоток: достаточно ли они разглажены, или нужно увеличить угол.

НАДСЕЧКА ПЛЕНКИ ПЕРЕД ОТРЫВОМ:

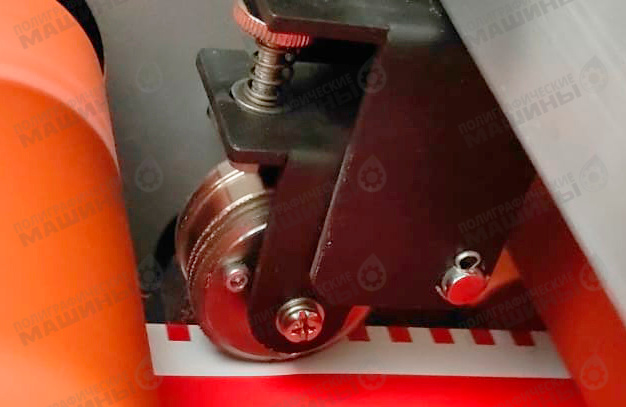

Надсечка пленки после ламинации – перед отрывом на DIGITIZER-540A

Надсечка пленки перед отрывом – уже после того как пленка была припрессована к листу – является более предпочтительной, чем перфорация пленки при размотке. Т.к. при перфорации на размотке – возможны обрывы пленки из-за натяжения и ненужные остановки. А при надсечке после отрыва – это исключается.

Так же надсечка после ламинации почти не оставляет след на краешке листа – что важно, если нужно заламинировать оттиски с полной запечаткой краев.

АВТОМАТИЧЕСКИЙ ОТРЫВ ЛИСТА:

Узел автоотрыва представляет собой 2 пары резиновых валов, вращающихся с разной скоростью и создающих перекос одного листа относительно другого по линии нахлеста. Целью этого перекоса является растяжение и отрыв пленки в ее самом слабом месте – месте ее перфорации. Выводная пара валов запрессовываются только в момент отрыва и тем самым ускоряет лист, натягивая пленку в месте разрыва. Пленка легко отрывается ровно по острому краю следующего листа. линии нахлеста. Запрессовка отрывных валов осуществляется пнемоцилиндрами. Это наиболее быстрый и четкий способ, когда требуется короткая и мгновенная запрессовка.

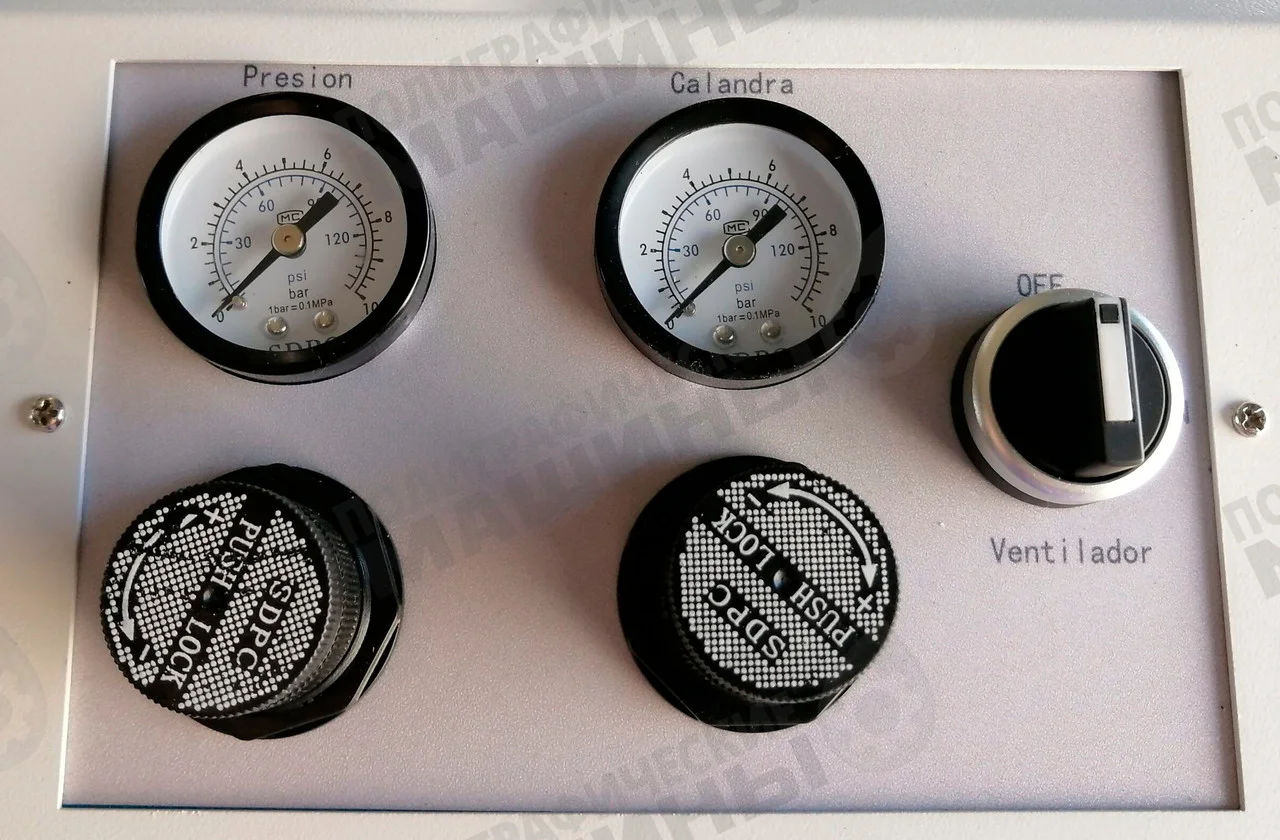

Пневморегуляторы давления отрыва и вороток регулировки наклона рамки разглаживания ламинатора DIGITIZER-540A

Освобожденный лист укладывается в наклонный приемный лоток.

Для более четкой укладки на выходе лист поддерживется потоком воздуха из двух вентиляторов, которые облегчают его соскальзывание в наклонный лоток

Вентиляторы воздушной подушки для облегчения укладки листа в лоток после отрыва на DIGITIZER-540A

СЕНСОРНЫЙ ПУЛЬТ УПРАВЛЕНИЯ:

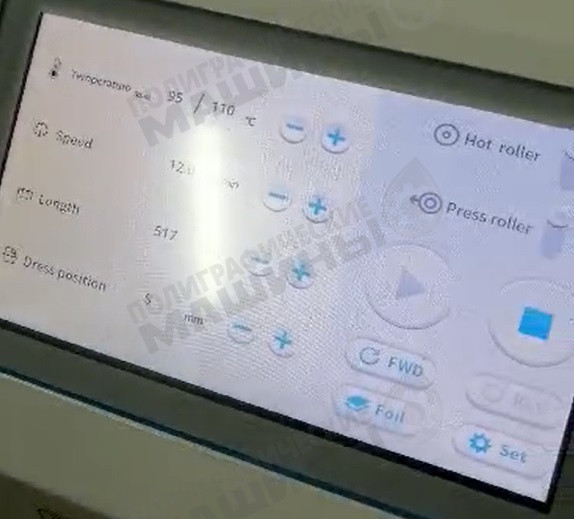

С помощью дисплея пульта управления оператор легко контролирует все параметры работы ламинатора: Температура, Скорость, Длина листа (Автоотрыв), Нахлест, Запрессовка – все эти параметры мгновенно доступны для оператора без необходимости открывать дополнительные окна

Сенсорный пульт управления ламинатором DIGITIZER-540A

Примеры наших инсталляций:

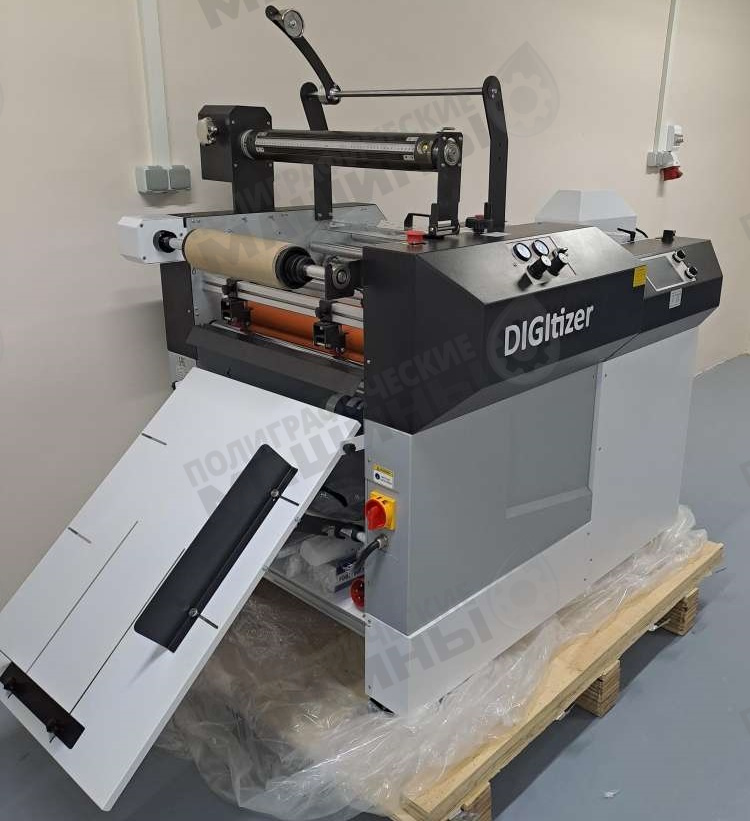

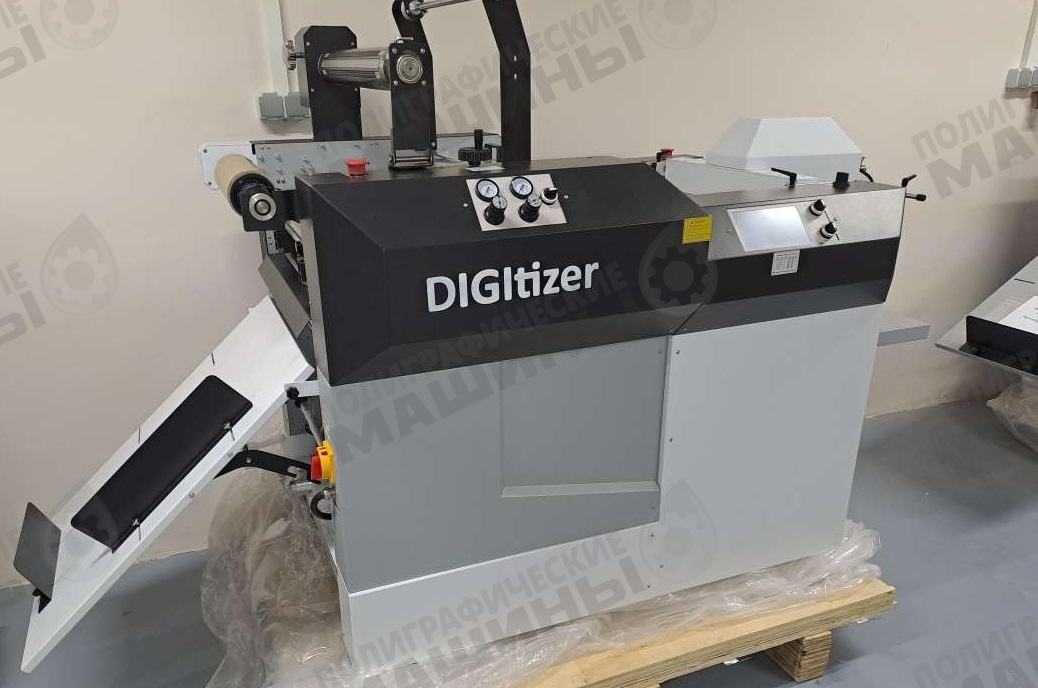

17/12/2024 Компактный автоматический ламинатор DIGITIZER-540A формата В2 установлен в Москве

Технические характеристики:

* Требуется подключение сжатого воздуха от центральной сети или отдельный компрессор!!
