Автоматический ламинатор SUPER-BOND 760 B1 – 80 м/мин

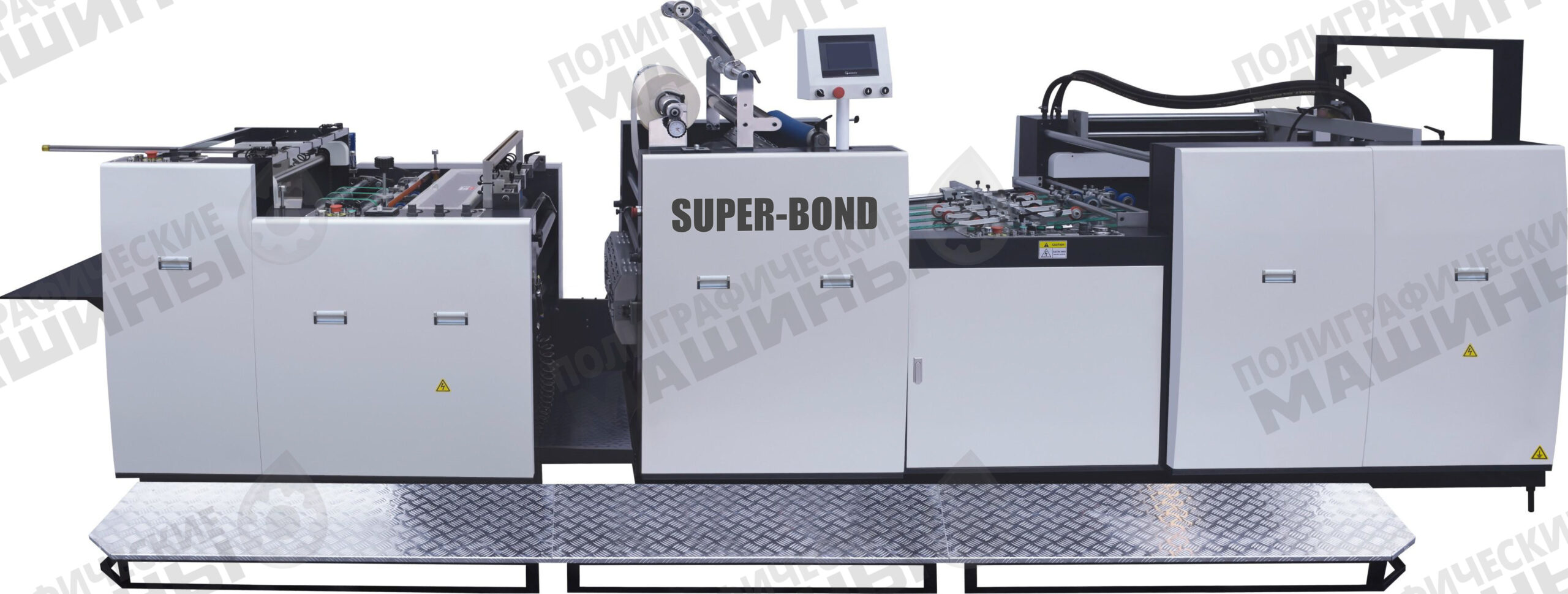

Автоматический ламинатор SUPER-BOND 760 B1

– 80 м/мин

Промышленный ламинатор SUPER—BOND 760 с паллетным самонакладом и ОПЦИОНАЛЬНОЙ приемкой НОН-стоп

Ламинатор SUPER—BOND 760 – это 5-е поколение высокопроизводительных промышленных ламинаторов, которые производятся уже более 15 лет.

SUPER—BOND 760 – высокопроизводительный ламинатор с быстрой переналадкой и минимальным количеством приладки. Подойдет прежде всего хорошо загруженным типографиям, которым нужно производить до 30 тысяч листов в смену.

Его отличия:

• высокая производительность – до 80 м/мин (до 60 м/мин с ножом под ПЭТ и мет.пленки);
• ОПЦИОНАЛЬНО: безостановочная работа на длинные тиражи;
• формат В1;
• ОПЦИОНАЛЬНО: ламинация металлизированными или ПЭТ пленками, требующих нестандартного разделения листов специальным ножом

ПРОМЫШЛЕННАЯ ОСНОВА SUPER—BOND 760 – это:

• Скоростной самонаклад до 80 м/мин с максимальной высотой стопы до 800 мм с паллетной системой загрузки (если использовать паллет – высота стопы меньше на высоту паллеты соответственно);
• Вакуумный стол равнения с полноценной боковой маркой – как на печатной машине;
• Мощный ламинирующий вал 320 мм наполненный маслом с самым современным и самым быстрым электромагнитным разогревом;
• Проход между секцией ламинации и секцией разделения – позволяет легко добраться до ламинирующего и прижимного цилиндров и быстро выполнить их очистку;
• Подъемная платформа для легкой загрузки пленки: позволяет легко поднять тяжелый ролик на высоту зарядки. Ускоряет и прощает работу на ламинаторе для женщин;
• Пневморазжимной шпиндель размотки с боковой поддержкой. Оснащен усиленной муфтой контроля натяжения пленки с удобной цифровой регулировкой натяжения;
• Промышленное устройство разделения листов с двойным контролем надрыва: дисковая перфорация на валике с пленкой + абразивное колесо непосредственно перед секцией отрыва;
• Высокостапельная приемка с боковыми сталкивателями и направляющими поддувами – емкая приемка с четкой укладкой отламинированных листов в ровные стопки.
• ОПЦИОНАЛЬНО: НОН-стоп приемка – вспомогательная задвижная полка из «шпаг» обеспечивает возможность разгрузки основной стопы самонаклада и смены паллет, в то время как листы продолжают укладываться на эту полку.

Подробное описание:

САМОНАКЛАД:

• Автоматический каскадный самонаклад с большой высотой стопы – 800 мм;

Самонаклад SUPER—BOND 760 оснащен мощной стальной подъемной платформой и может использоваться как с паллетной загрузкой, так и с ОПЦИОНАЛЬНЫМ устройством НОН-стоп подачи. При использовании устройства предварительной подготовки стопы оператор укладывает бумагу пачками на тележку и равняет стопу по вертикальным направляющим. После этого ровная стопа задвигается по рельсам на подъемную платформу самонаклада

• Возможность паллетной загрузка самонаклада: Ускоряет загрузку машины – паллета с бумагой устанавливается в самонаклад оператором с помощью гидравлической тележки на красивой пластиковой паллете;

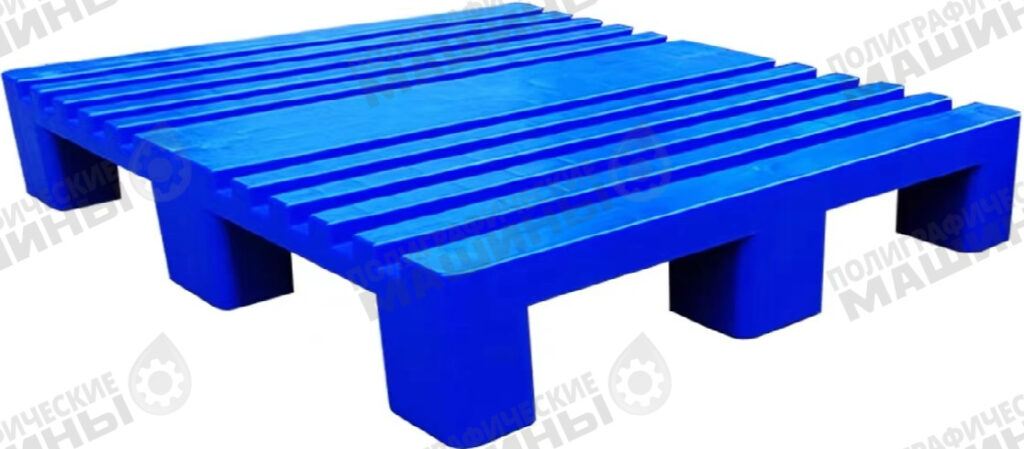

Удобный пластиковый паллет входит в базовое оснащение самонаклада SUBER—BOND-760

• Сервоприводная 2-системная каскадная вакуумная головка самонаклада для тонких бумаг: 2 отделяющих присоски + 2 толкающих присоса –как на офсетной печатной машине;

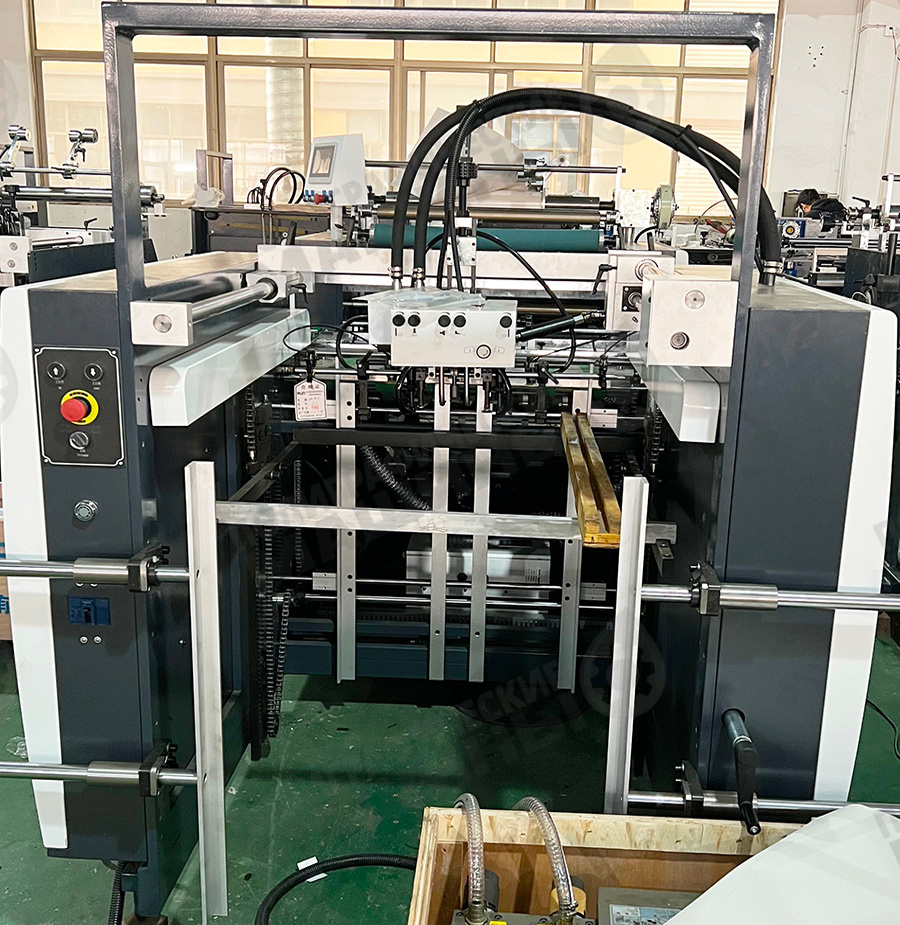

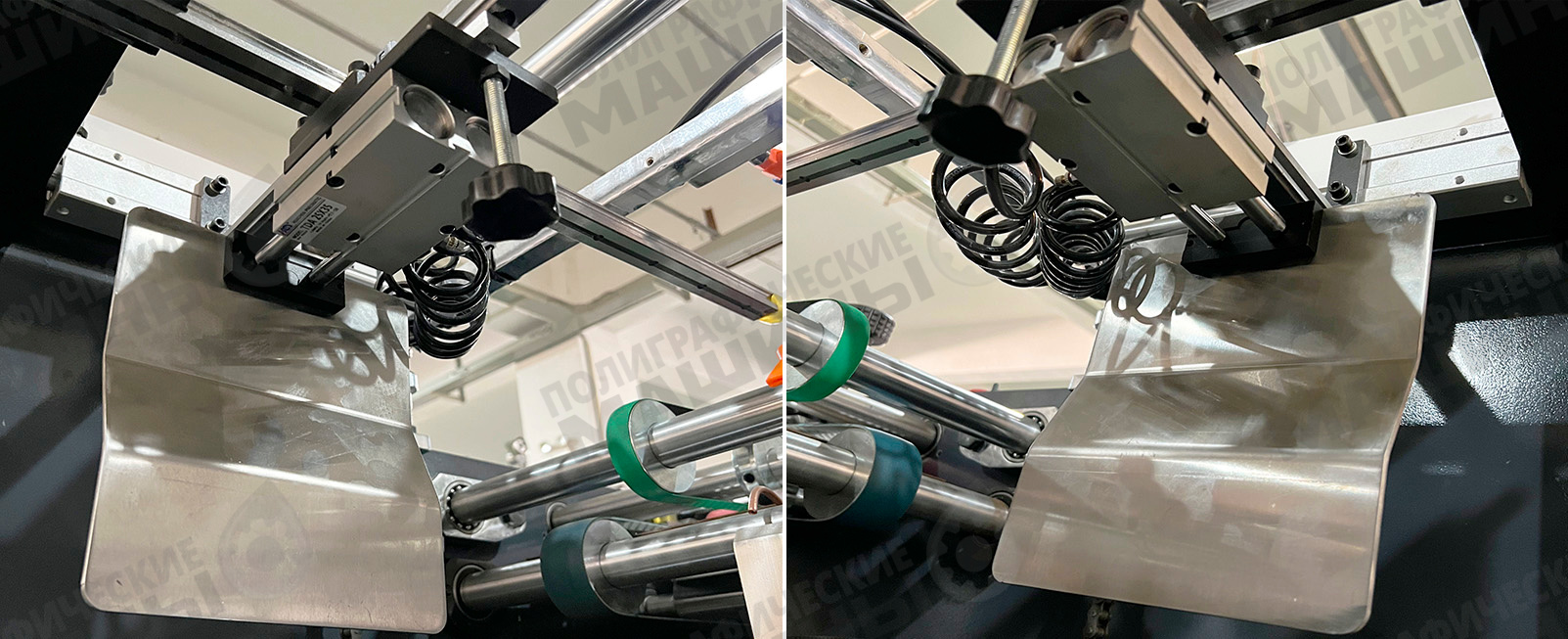

Промышленная вакуумная головка каскадного самонаклада с фронтальными раздувами, прижимными грузами и листоотделителями обеспечивает стабильную подачу бумаги от 115 до 600 г/м.кв из высокого стапеля

• Мощные фронтальные раздувы стопы для эффективного разделения листов в стопе;

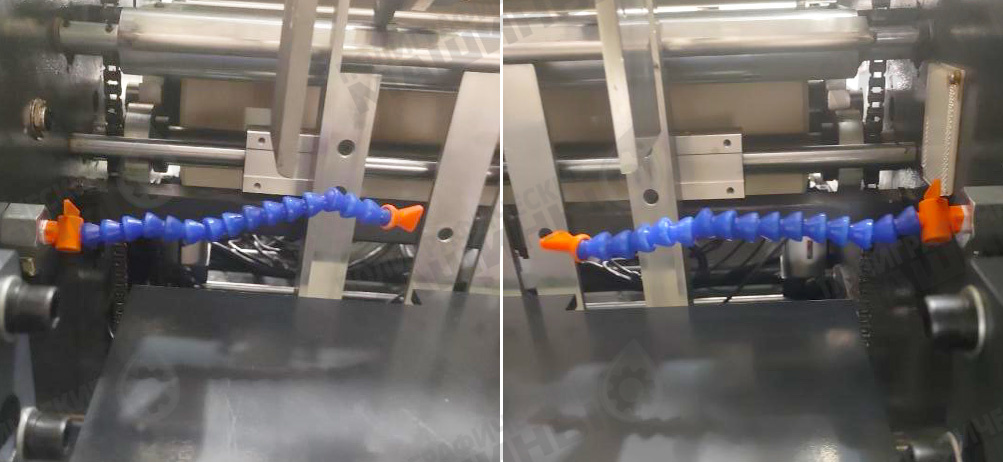

• Дополнительные боковые раздувы для работы с длинными и тонкими листами – очень полезное дополнение для обеспечения стабильной н­­епрерывной подачи;

Боковые раздувы стопы позволяют самонакладу стабильнее разделять и подавать длинные листы большого или альбомного формата, а также баннеры

• BECKER, Германия — вакуумный безмаслянный компрессор самонаклада;
• Электромеханический датчик 2-ного листа с тонкой микрометрической регулировкой на столе равнения остановит предотвратит замятие в секции ламинирования;
• ОПЦИОНАЛЬНО: Ультразвуковой датчик 2-ного листа марки «BEDOOK» способен более точно распознать подачу тонких двойных листов из самонаклада;

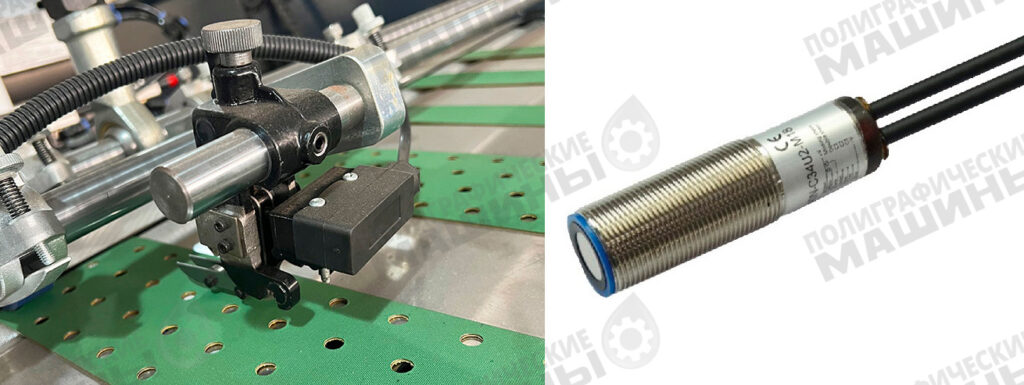

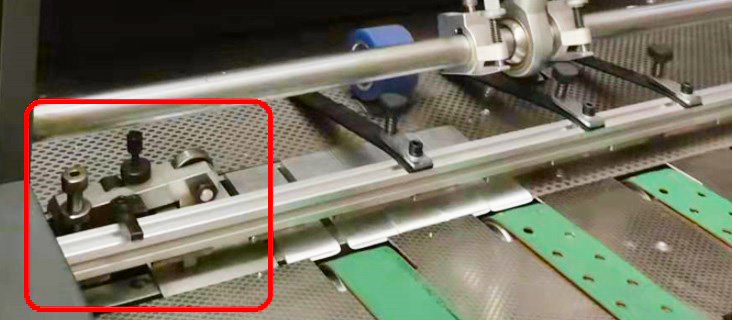

Электромеханический датчик 2-ного листа – слева, и Опциональный ультразвуковой датчик – справа.

Стандартно двойной лист на самонакладе ламинатора SUPER—BOND 760 лист контролируется электромеханическим датчиком с тонкой регулировкой. Однако наиболее надежным решением остается опциональный ультразвуковой датчик.

• Вакуумные ленты на столе самонаклада обеспечивают надежную проводку каскада из листов до устройства равнения;

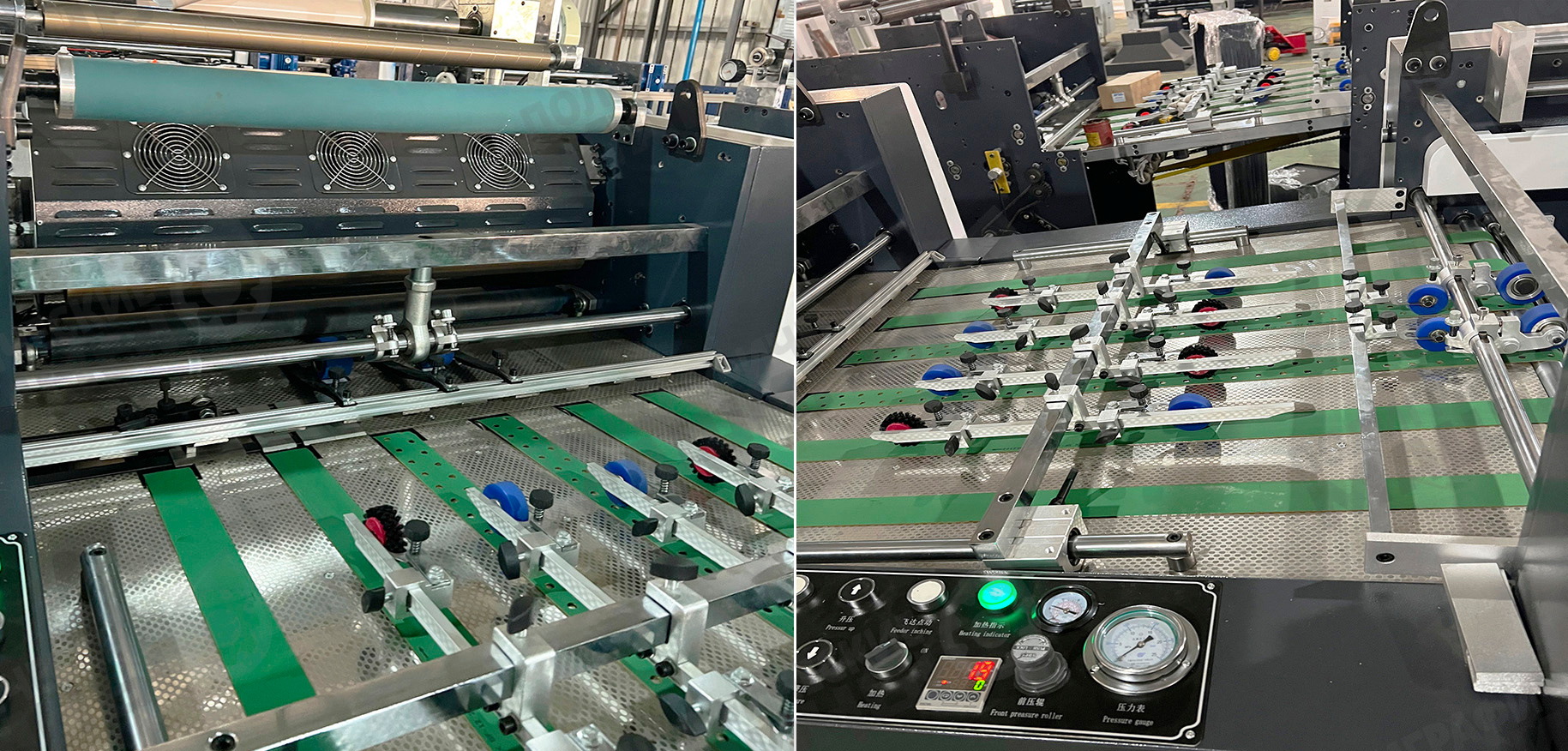

Стол равнения ламинатора SUPER—BOND 760 оснащен вакуумными лентами, прижимными роликами и щетками, предотвращающими отскок листа от передних упоров при работе на высокой скорости. Равнение листа по верному углу выполняет тянущая боковая марка – такая же на к на офсетной печатной машине.

• Боковая марка и Передние упоры позволяют отрегулировать нахлест с высокой точностью +/- 1,5 мм;Боковая марка равнения ламинатора SUPER—BOND 760 как на печатной машине в паре с передними упорами позволяет достичь высокой точности нахлеста +/- 1,5 мм
  • Датчик наличия листов на входе в секцию ламинации. Дает команду на сброс давления между ламинирующими валами, если отсутствует подача листа или лист пропущен. Это защищает от припрессовки горячей пленки к прижимному валу и от потерь времени на его последующую очистку оператором.

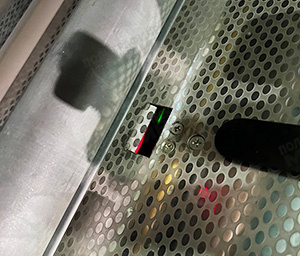

Датчик наличия листа отведет ламинирубщий вал и не позволит клею запачкать прижимной вал в случае пропуска листа.

УПРАВЛЕНИЕ:

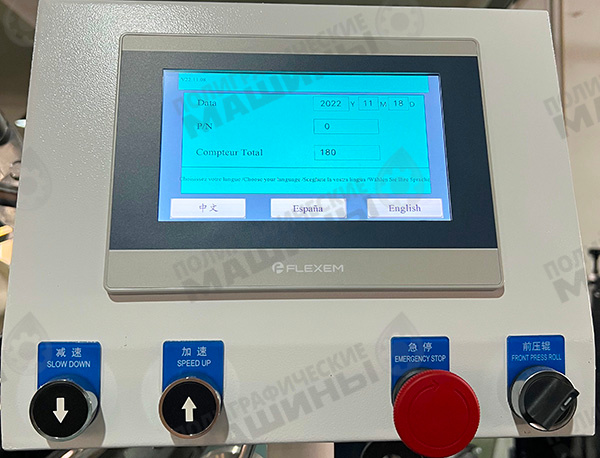

• Главный дисплей управления FLEXEM (Тайвань) выполняет широкие функции: Автоматический контроль нахлеста листов; Скорость; Температура; Монитор ошибок; Управление; Счетчик

• Дополнительные панели с регулировками давления и натяжения пленки расположены на секциях ламинации и секции отрыва

РАЗМОТКА ПЛЕНКИ:

• Низкое расположения шпинделя размотки пленки – сбоку от рамы = легкая загрузка тяжелых роликов для оператора – сильно облегчает и ускоряет смену пленки;

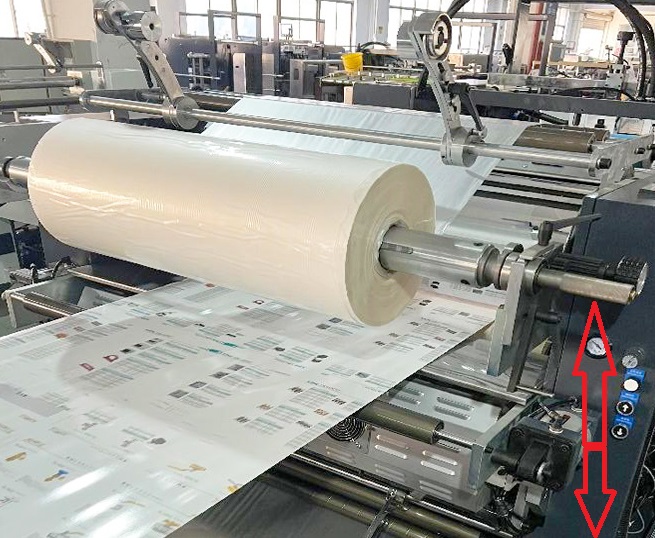

Боковое расположение шпинделя размотки пленки на SUPER—BOND 760 позволило в полтора раза уменьшить высоту подъема ролика для зарядки его в машину. Это большое удобство для оператора, особенно, если оператор — женщина

• Пневморазжимной шпиндель размотки пленки с поддержкой по обеим краям — для работы с тяжелыми роликами пленки;

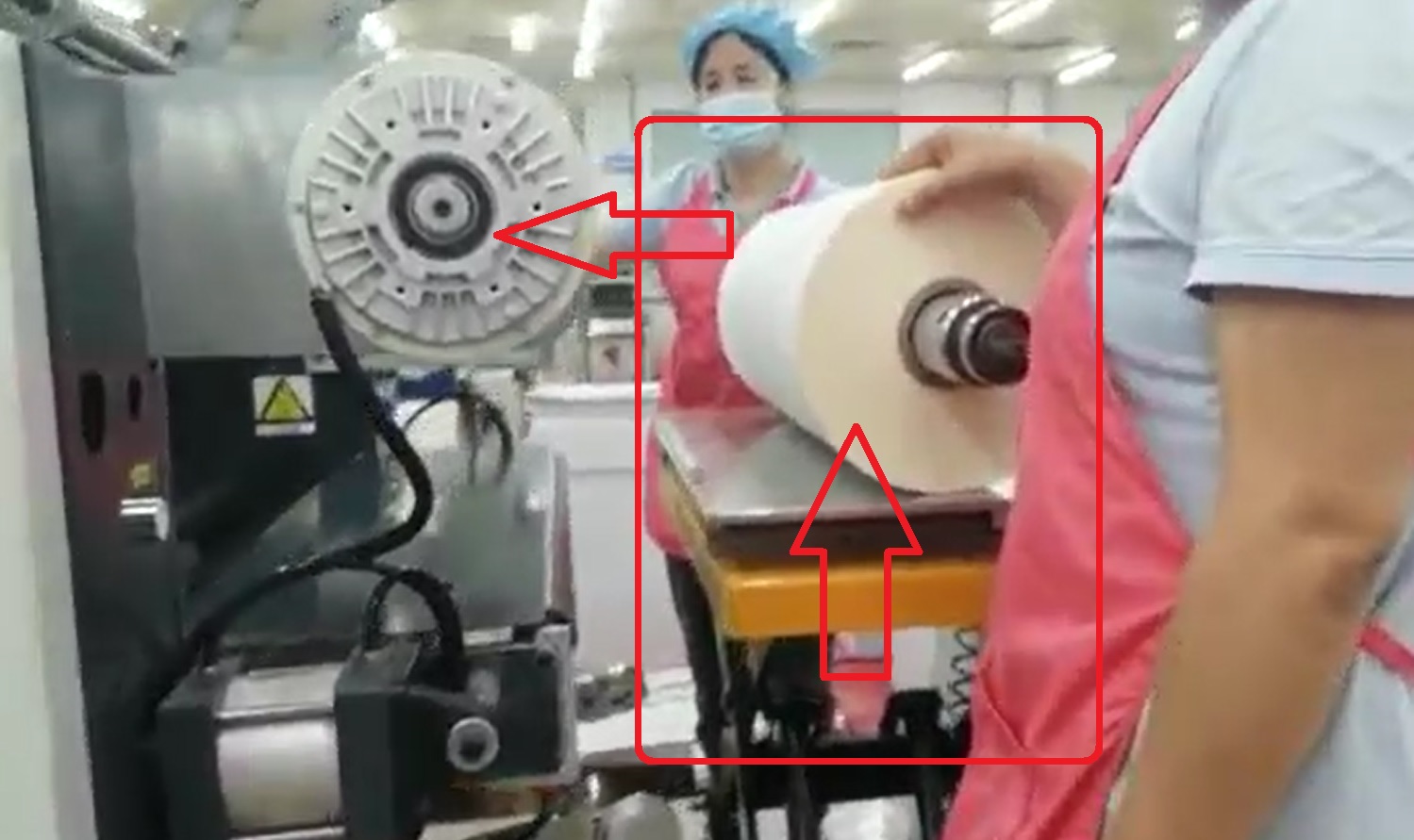

• ОПЦИОНАЛЬНО: Подъемник рулонов облегчит загрузку широких тяжелых роликов и сохранит спину оператора здоровой;Подъемник рулона превратит работу на ламинаторе SUPER—BOND 760 в удовольствие для оператора
  • Для контроля натяжения и предотвращения произвольной размотки пленки вал снабжен мощной электромагнитной муфтой с удобной электронной регулировкой натяжения;

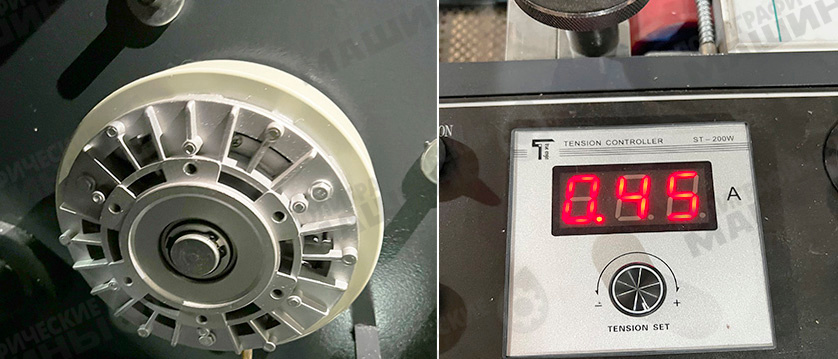

Мощная тормозная муфта с электронной регулировкой усилия позволяет четко контролировать натяжение пленки на размотке ламинатора SUPER—BOND 760

• Система проводки пленки из 2х разглаживающих валов:
• Вал с центробежными спиральными канавками — разглаживает складки пленки и центрирует ее,
• Вал с резиновым покрытием – снимает статику, окончательно разглаживает и направляет пленку перед прогревом.

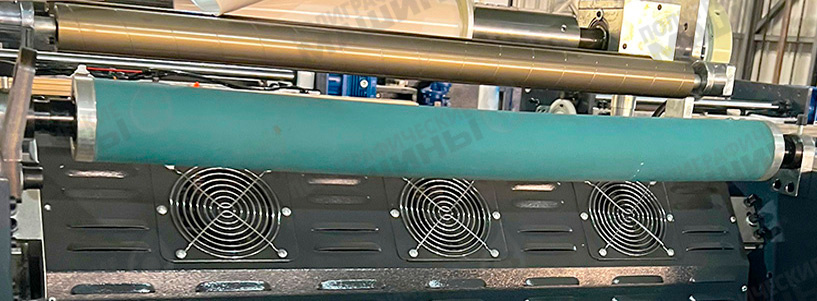

Система проводки пленки SUPER—BOND 760 через разглаживающий и резиновый валы позволяет убрать складки и снять статику

• Дисковая подрезка пленки по ширине – стандартная комплектация. Используется для быстрой подстройки установленного ролика под ширину ламинируемой бумаги;

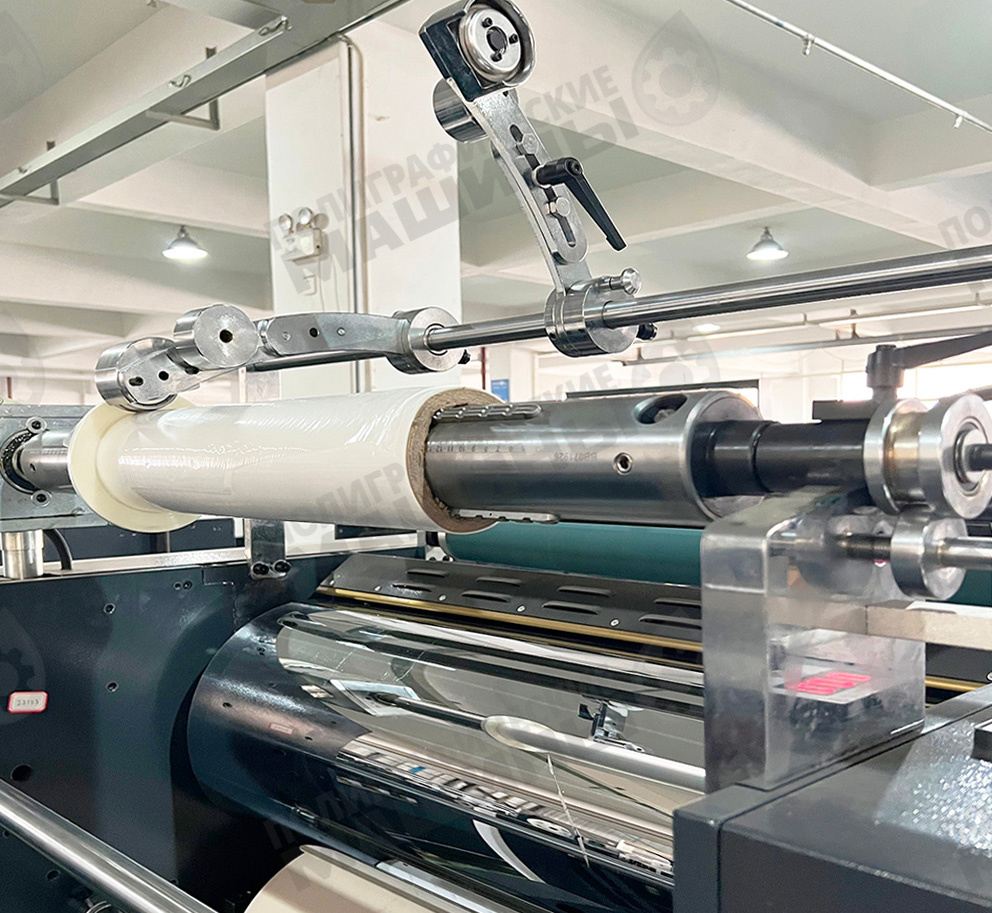

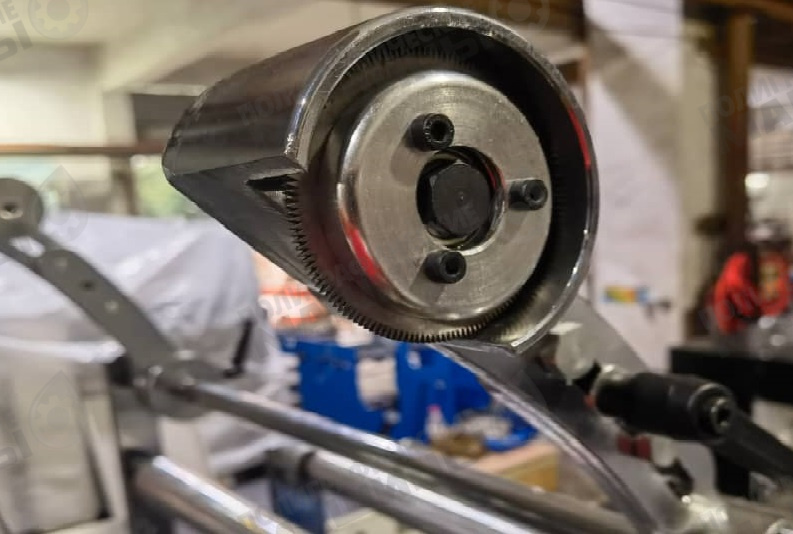

Стандартно размотка пленки SUPER—BOND 760 комплектуется держателями ножа подрезки и ножа перфорации

• Дисковая перфорация пленки на размотке – стандартная комплектация. В паре с роторным ножом подсечки края – дисковая перфорация позволяет легко разделять отламинированные листы по линии нахлеста. Такая система отрыва позволяет ламинатору работать на высокой скорости;

СЕКЦИЯ ЛАМИНАЦИИ:

• Ламинирующий вал диаметром 320 мм. Преимущества:
• большая площадь прогрева пленки, и как следствие хорошая адгезия пленки к бумаге;
• большое пятно припрессовки и хороший прогрев бумаги – тоже способствует лучшей адгезии пленки к материалу;
• меньше скручивание бумаги, за счет большего диаметра вала

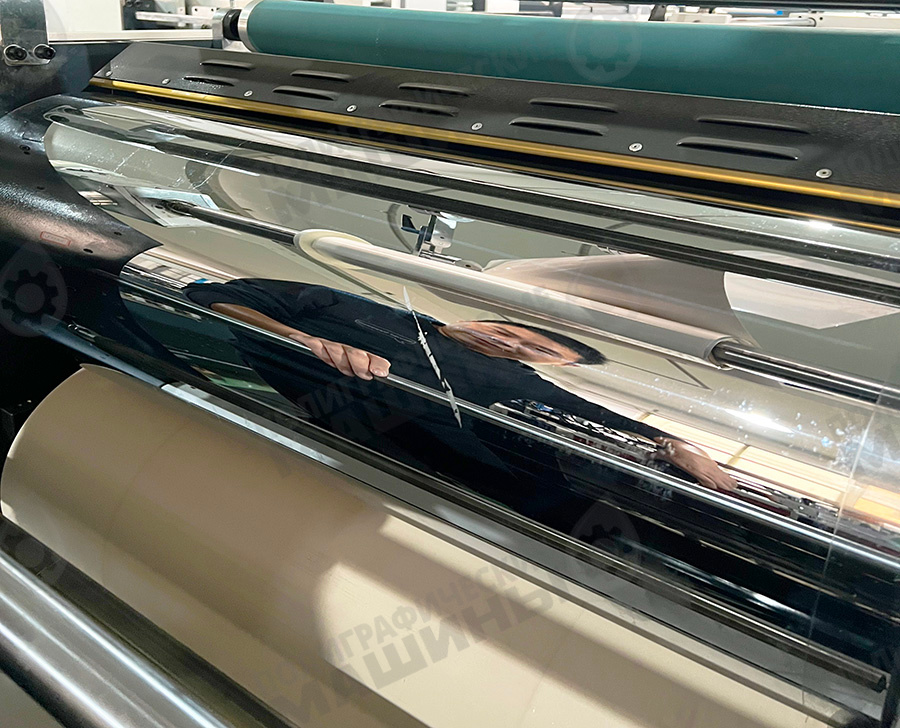

Большой маслонаполненный ламинирующий вал SUPER—BOND 760 обеспечивает эффективный прогрев пленки, большое давление и минимальную деформацию бумаги

• Нагрев электромагнитными нагревателями по внешнему контуру – самый быстрый прогрев поверхности вала из всех известных. Нагревателям не нужно сначала разогревать середину вала. Позволяет всего за 7 минут получить и, главное – поддерживать нужную температуру именно на поверхности ламинирующего цилиндра и тем самым обеспечить качество адгезии пленки к бумаге. Поддержка температуры при остановках: валы разводятся и ламинирующий вал продолжает вращаться в холостую, поддерживая нагрев;

Внешний электромагнитный нагрев SUPER—BOND 760 обеспечивает быстрый прогрев вала и стабильную температуру ламинации на протяжении всего тиража

• Наполненный маслом контур вала – лучше удерживает тепло и снижает инерцию охлаждения из-за контакта с бумагой. Таким образом температура ламинации сохраняет стабильность;
• Прижимной вал большого диаметра (300 мм) из высокотвердой резины – большее пятно контакта при меньшем деформационном воздействии на бумагу;
• Давление валов регулируется мощными гидравлическими цилиндрами и автоматизированной системой контроля давления валов. Гидравлические цилиндры – намного мощнее и надежнее пневматических. Такая система обеспечивает поддержание стабильности давления на протяжении всего цикла работы ламинатора

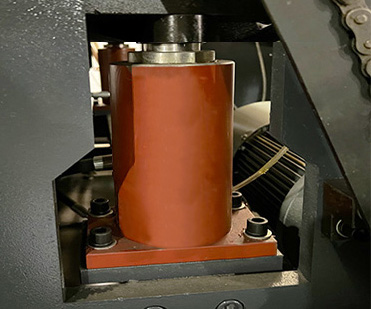

Большие гидравлические прижимные цилиндры SUPER—BOND 760 обладают большим запасом надежности и мощности и позволяют поддерживать стабильное давление в многосменном режиме работы

РАЗДЕЛЕНИЕ ЛИСТОВ:

• Разглаживание листов после ламинации при необходимости выполняется специальной усиленной планкой перегиба с разглаживающим валом. Для широкого формата только планка такая конструкция планки позволяет достичь достаточной жесткости чтобы выдерживать сопротивление полотна без прогибов. Разглаживание происходит в направлении противоположном скручиванию;
• Двойная система подготовки пленки перед отрывом: Дисковая перфорация на рулоне и станция надсечки пленки непосредственно перед отрывом.
• Абразивное колесо для надрыва пленки устанавливается на станции отделения в стандартной комплектации и позволяет эффективно работать с большинством пленок, используемых в современных типографиях

Мощный вал перегиба листа «по горячему» в устройстве разглаживания пленки SUPER—BOND-760 устраняет стремление его к скручиванию, которое неизбежно наступает после остывания пленки. Абразивное колесо производит надрыв края пленки по линии нахлеста для облегчения разделения листов отрывными валами

• Для отделения листа от предыдущего валы секции отрыва начинают тащить отрываемый лист с большей скоростью чем скорость основного полотна. Тем самым пленка натягивается и рвется в самом тонком месте – по кромке предыдущего листа где есть надсечка или перфорация, которые и облегчают разрыв пленки.

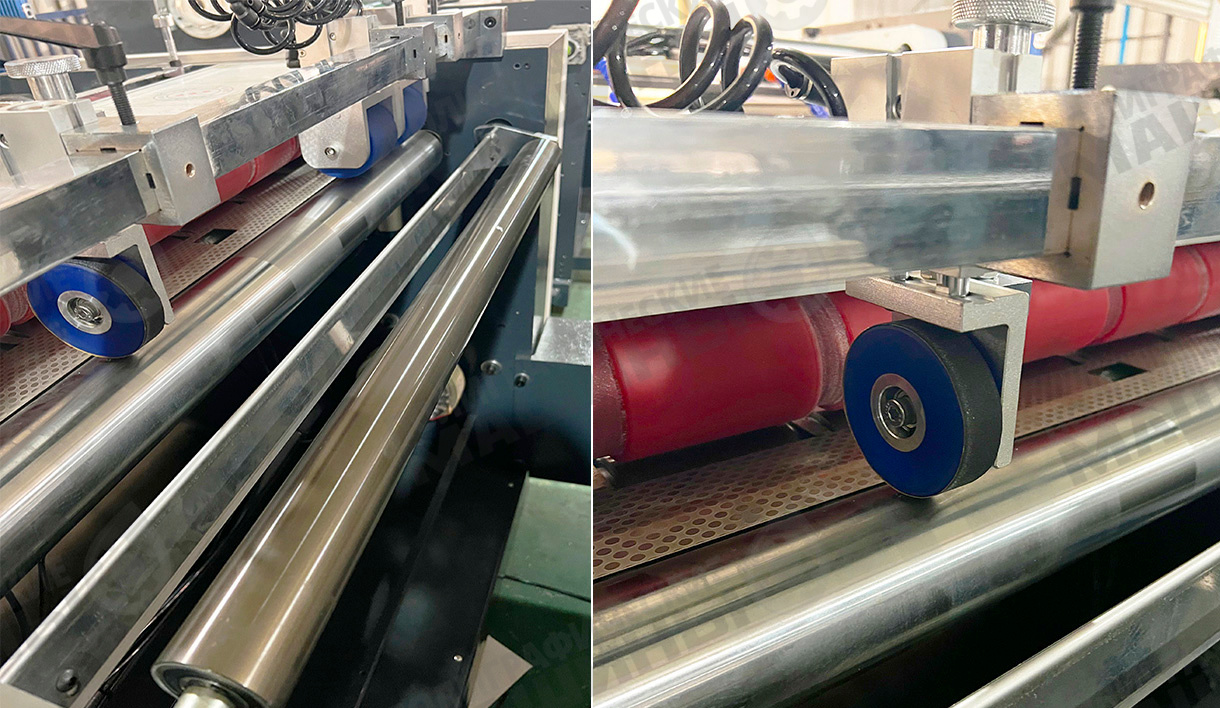

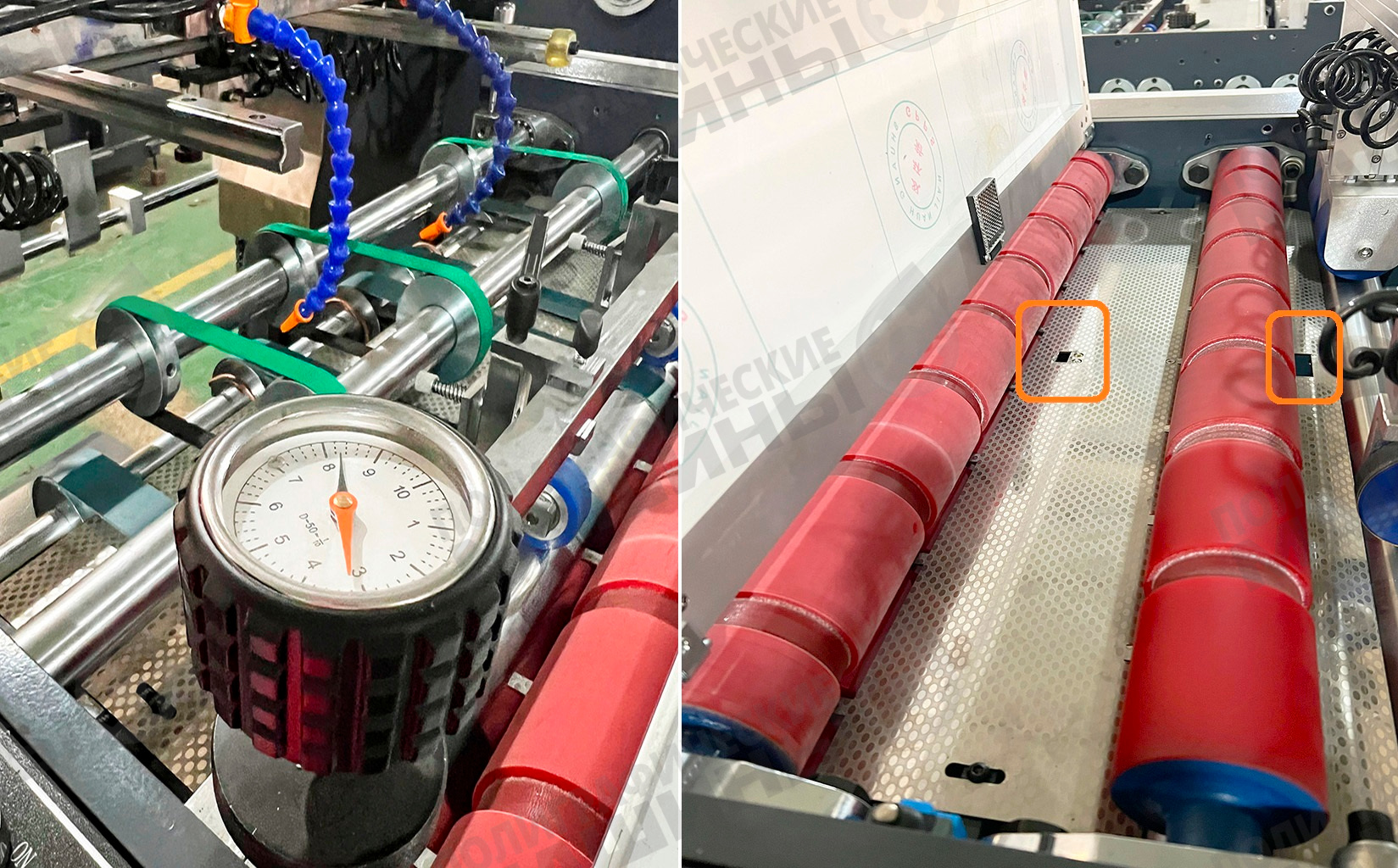

Отрывные валы устройства разделения листов ламинатора SUPER—BOND 760 оснащены регулировкой давления прижима в зависимости от плотности бумаги

• Надежность отрыва контролируется ЧПУ по принципу обратной связи. В случае замятия на отрыве ламинатор остановит подачу. Замятие контролируется датчиками в секции отрыва.
• Запрессовка и разведение валов отрыва контролируется мощными пневмоцилиндрами.

• ОПЦИОНАЛЬНО: Надсечка 4-6 вращающимися «летающими» лезвиями, которые подсекают пленку в стыках между листами – используется для более плотных пленок а так же при 2-сторонней ламинации за один прогон.

«Вертолет» из 4-6 вращающихся лезвий устройства надсечки пленки SUPER—BOND 760 обеспечивает идеальное начало отрыва листа по линии нахлеста, в т.ч. для 2-сторонней ламинации

• ОПЦИОНАЛЬНО: Сервоприводный «Цепной нож» – необходим при работе с пленками ПЭТ, металлизированными и нейлоновыми пленками и при использовании 2-сторонней ламинации. Представляет собой карусель ножей, надсекающих пленку по всей ширине. Ножи вращаются с помощью цепи сервоприводом.

Сервоприводный «Цепной нож» пленки SUPER—BOND 760 используется при работе с ПЭТ-пленками и металлизированными пленками. Так же позволяет разделять листы при 2-сторонней ламинации.

ПРИЕМКА:

• Верхние и нижние поддерживающие поддувы приемки, направляют и опускают лист на приемную платформу струями воздуха;

Струи воздуха верхнего поддува приемки SUPER—BOND 760 направляют ведущий край листа вниз – на платформу приемки и предотвращают скручивание переднего края бумаги при укладке. Нижние поддувы опускают хвост листа, чтобы от не препятствовал укладке листа, следующего за ним.

• Глубокая паллетная приемка высотой до 860 мм (740 если на паллете) на мощной стальной платформе – удобное решение с быстрой возможностью разгрузки стапельного самонаклада.

• Приемка оснащена Счетчиком листов – т.о. оператор четко знает количество листов уложенных в стопу помимо испорченных и замятых

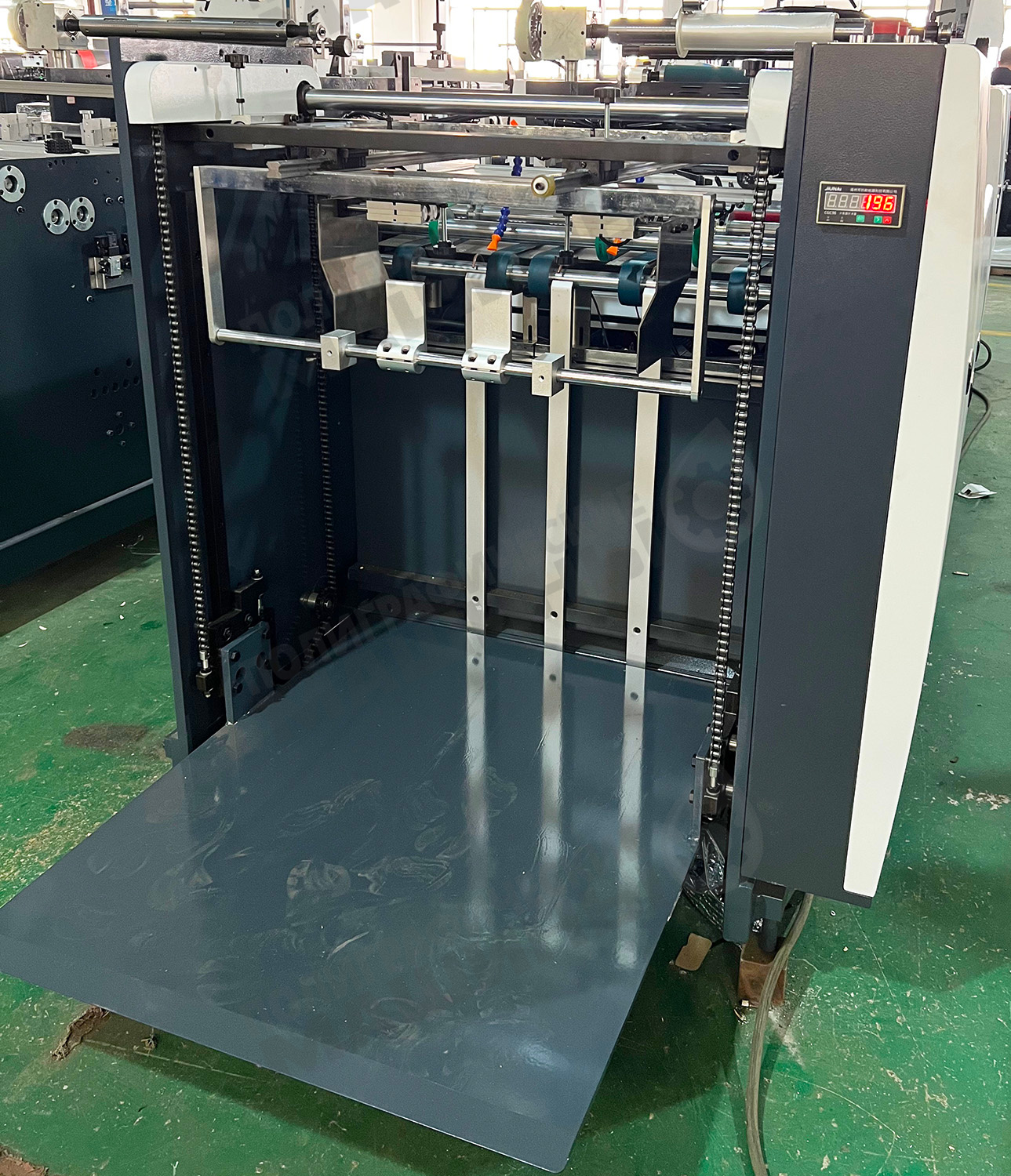

Глубокая стапельная приемка ламинатора SUPER—BOND 760 оснащена собственным счетчиком и позволяет уложить стопу высотой 740 мм на деревянный или пластиковый паллет высотой 100 мм

• За равнение листов в стопе отвечают боковые сталкиватели с пневмоприводами

Боковые сталкиватели паллетной приемки SUPER—BOND 590 оснащены пневмоприводами.

• ОПЦИОНАЛЬНО: «Вишенкой на торте» в автоматизации ламинатора SUPER-BOND может стать стапельная НОН-СТОП приемка.

Вспомогательный стол системы НОН-топ приемки SUPER—BOND 760. На него укладываются листы пока оператор разгружает нижнюю платформу приемки

Работает приемка НОН-стоп следующим образом: Оператор задвигает на верх почти заполненной стопки вспомогательный стол «на шпагах». На этот стол продолжается укладка листов пока выкатывается готовый паллет с нижней платформы. Оператор устанавливает на подъемную платформу приемки пустой паллет и поднимает ее вверх — к вспомогательной. После этого вынимает вспомогательный стол и опять работаете до заполнения паллета.

Все это без остановки машины!

• ОПЦИОНАЛЬНО: УФ-сушка. УФ-излучение ускоряет схавтываемость клея пленки и, как следствие, позволяет на 50% увеличить производительность ламинатора. Для некоторых априори «медленных» работ – например при ламинировании матовой пленкой по темным заливкам – УФ-сушка дает ускорение в 4-5 раз. УФ-сушка ламинатора SUPER-BOND 760 оснащается 2-мя лампами на 6 кВт.

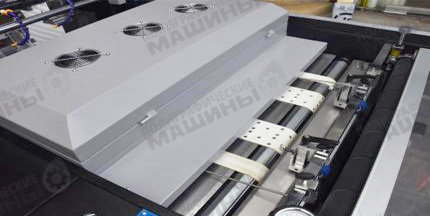

УФ-сушка для усиления полимеризации клеевого слоя ламинирующей пленки может быть опционально установлена за секцией отрыва ламинатора SUPER—BOND 760.

• ОПЦИОНАЛЬНО: 2-стороннее ламинирование за один прогон листа. Машина оснащается дополнительным ламинирующим цилиндром диаметром 270 мм с собственным поверхностным подогревом идентичным основному цилиндру. Второй цилиндр прижимается к тому же прижимному валу с резиновым покрытием, что и первый
• Дополнительная 2-я размотка пленки устанавливается в промежутке между секцией ламинирования и отрывом.

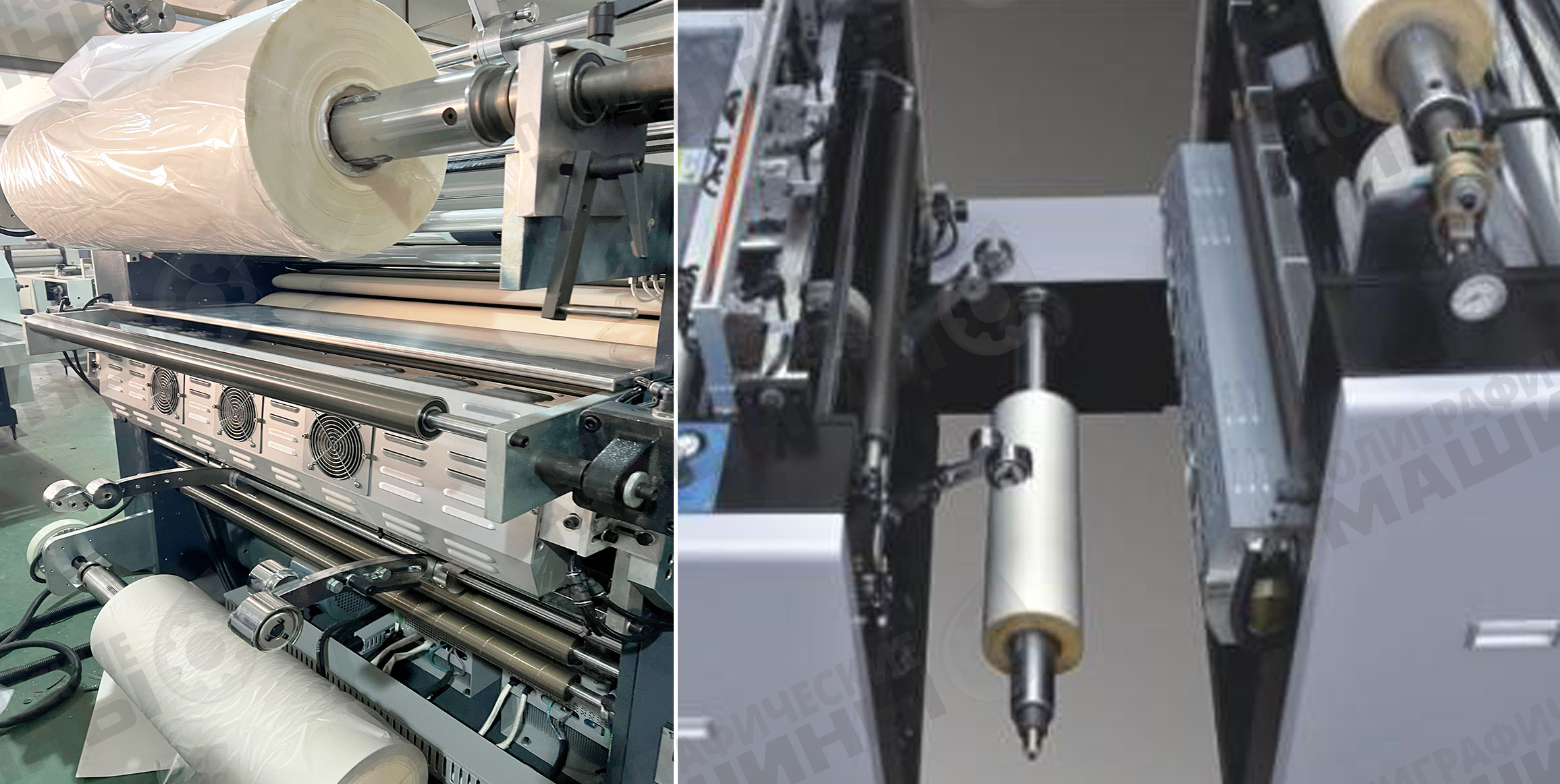

2-я ламинирующая секция с собственным нагревом и отдельной размоткой пленки позволяет осуществлять двухстороннюю ламинацию за один прогон на ламинаторе SUPER—BOND 760.

Технические характеристики SUPER—BOND 760:
