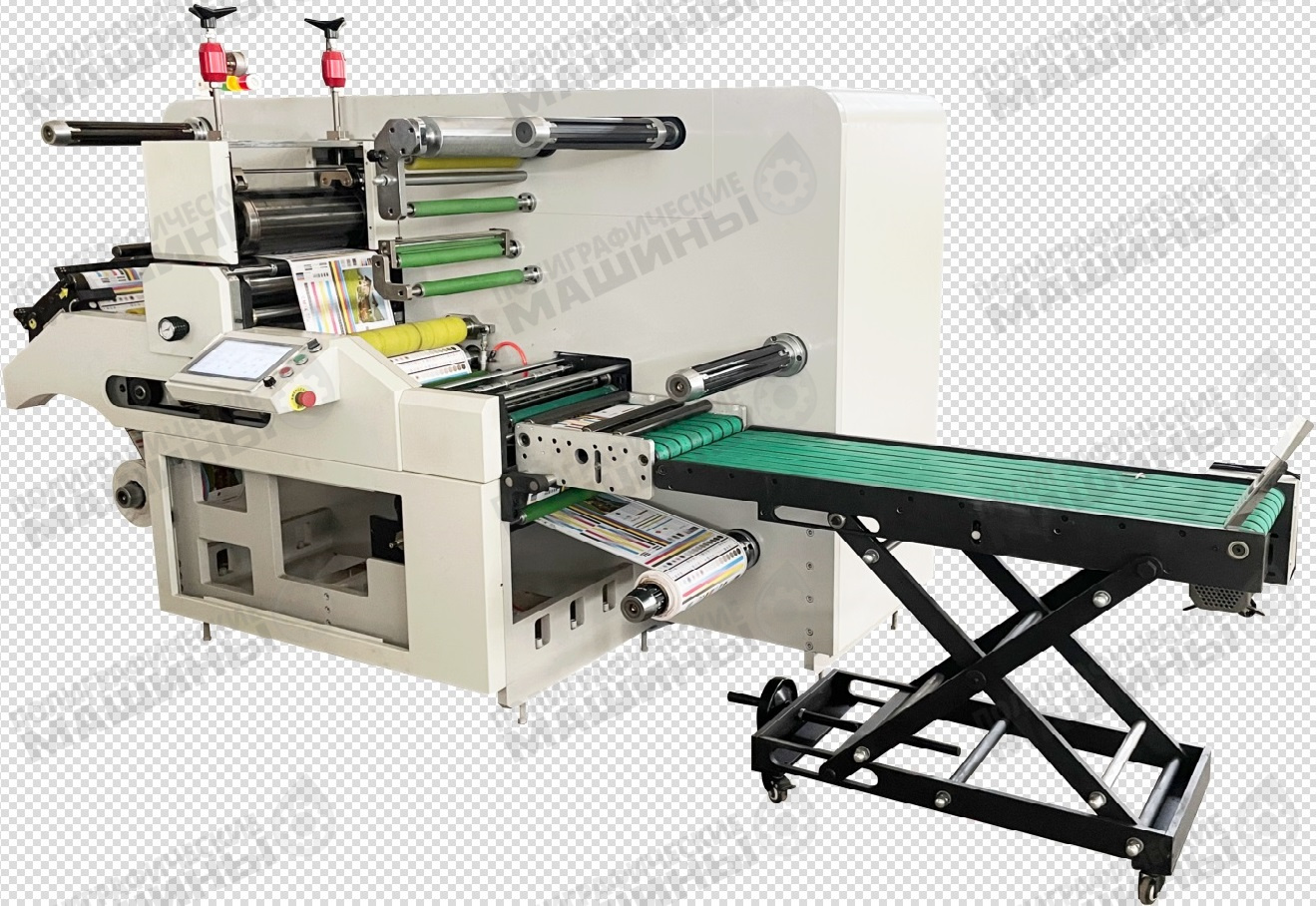

Сервоприводная флатовальная машина для рубки с рулона в лист по печатной метке CutLINE-320 / 450 / 520
Цена по запросу
Под заказ
Описание
Сервоприводная флатовальная машина для рубки с рулона в лист по печатной метке CutLINE-320 / 450 / 520
до 300 м/мин

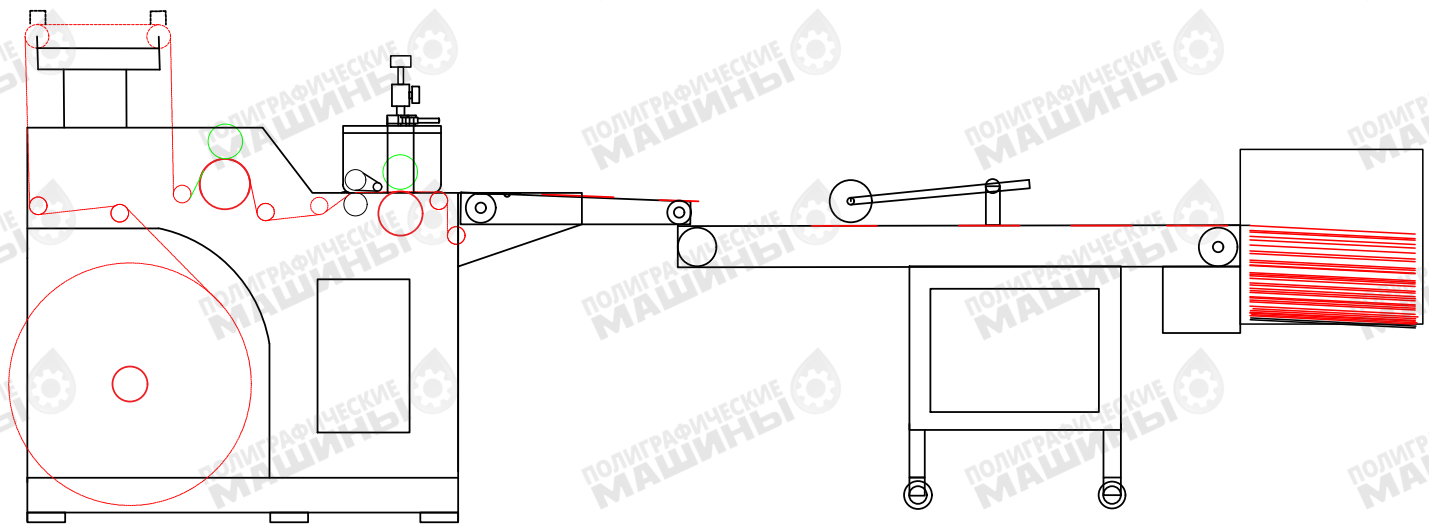

Схема CutLINE-320/450:

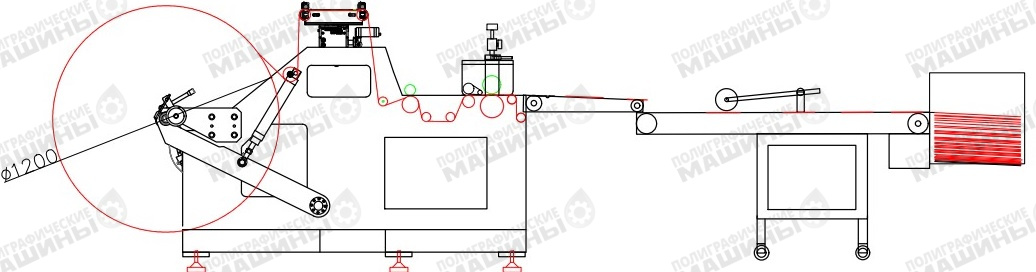

Схема CutLINE-520:
Машина оснащена:
| ЧПУ | Innovance , Тайвань |
| Тач-скрин | Innovance , 10,4”, Тайвань |
| Сервомоторы | Innovance , Тайвань |
| Антистатик | ОПЦИЯ |
| Разглаживание полотна | Системой валов |
| Электрические низковольтные компоненты | Schneider, Франция / Dexi |
| Датчик печатной метки | Panasonic, Япония |

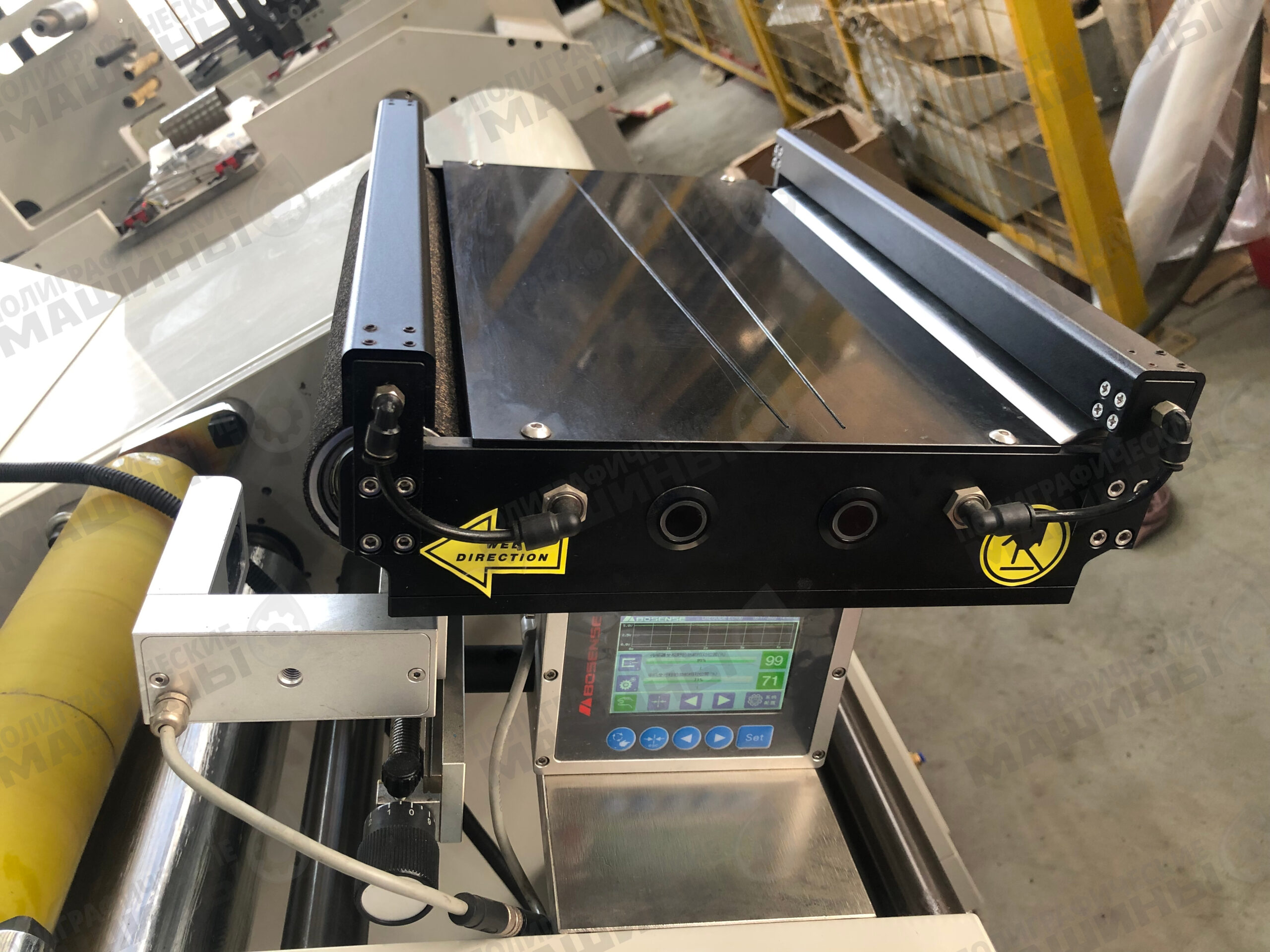

МОДКУЛЬ РАВНЕНИЯ ПОЛОТНА:
Модуль автоматического равнения полотна флатовки CutLINE

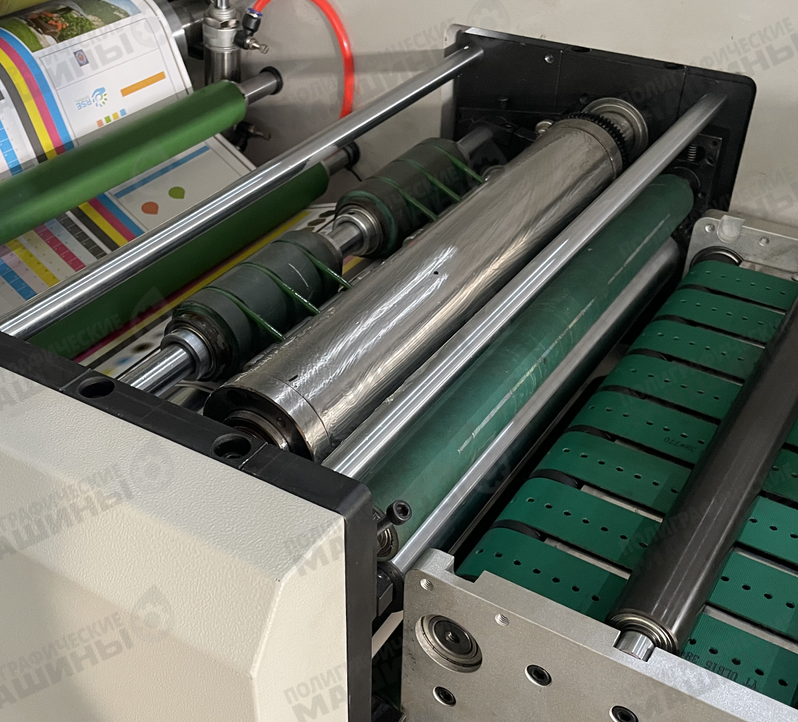

СЕРВО-СЕКЦИЯ РУБКИ:
Сервоприводный модуль рубки по печатной метке флатовки CutLINE

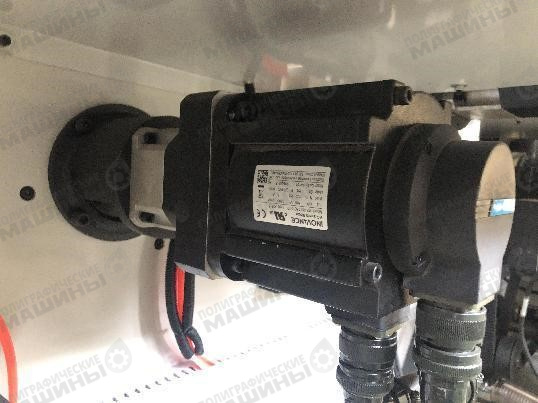

СЕРВО-МОТОРЫ:
Серво-моторы INNOVANCE, применяемые в флатовках CutLINE

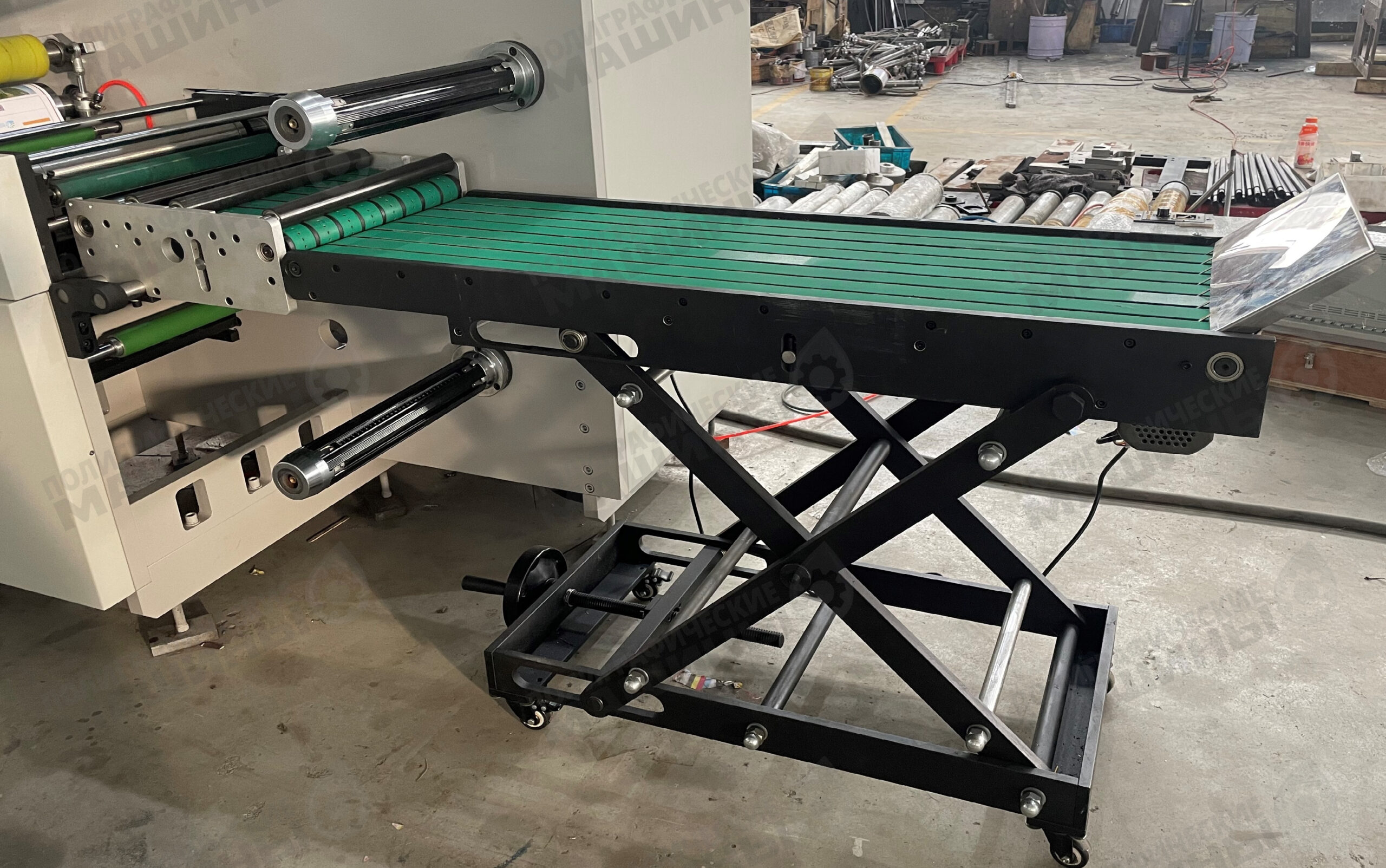

ПРИЕМНЫЙ КОНВЕЙЕР:
Приемно-выводной конвейер флатовки CutLINE после секции рубки

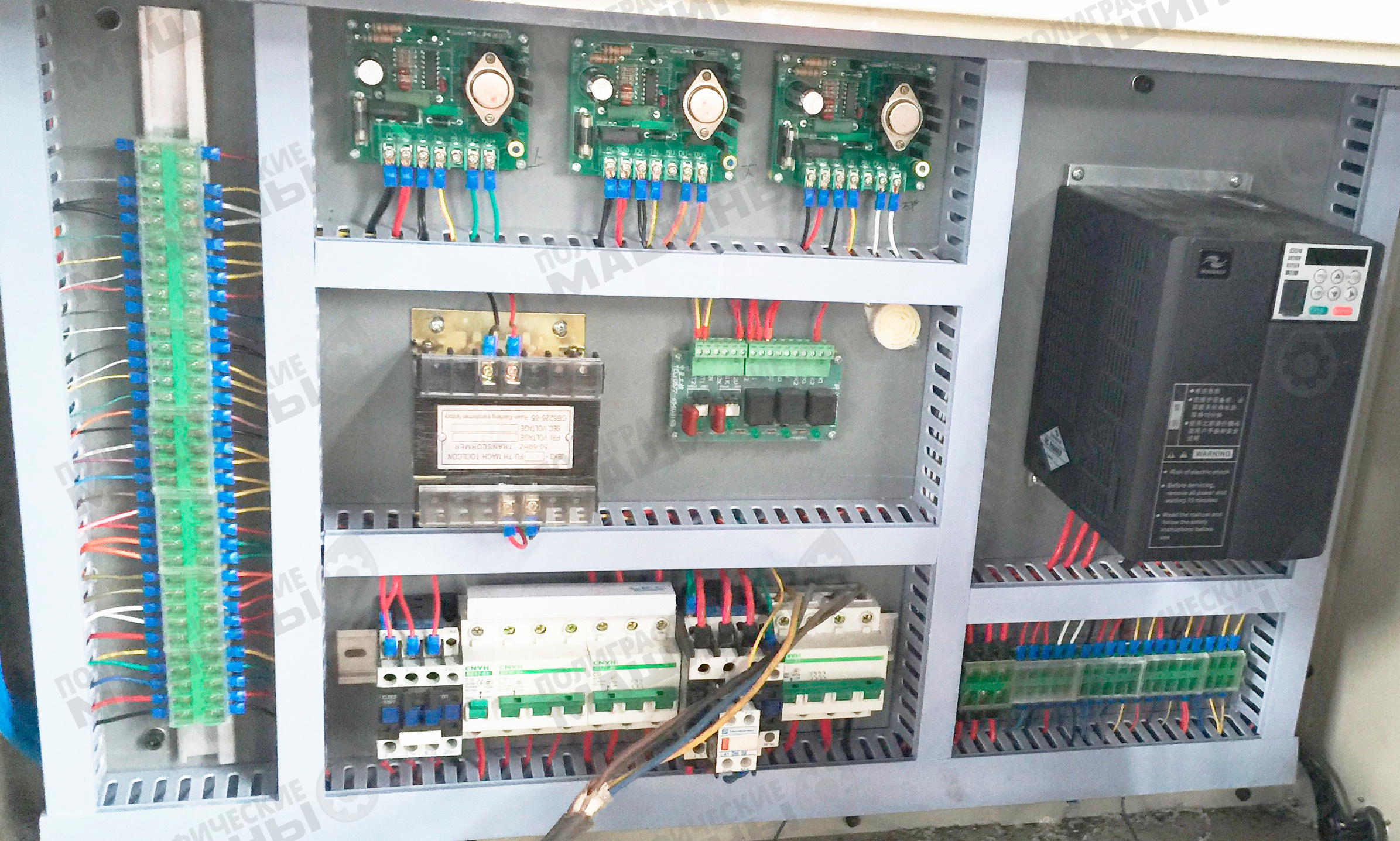

ЭЛЕКТРОШКАФ:
Электрошкаф с инвертером Innovance и низковольтными электрическими компонентами Schneider

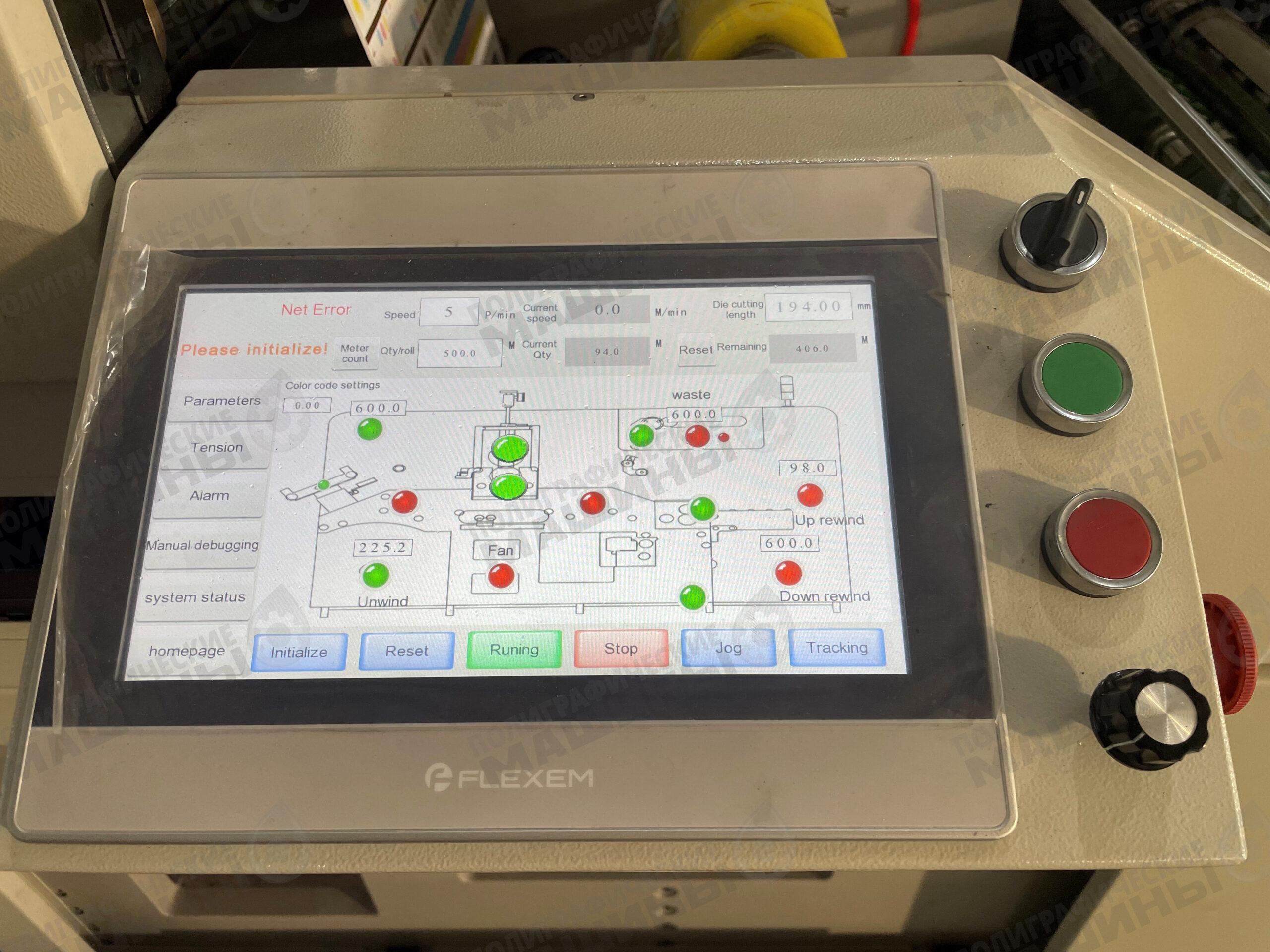

ПАНЕЛЬ УПРАВЛЕНИЯ:
Панель управления севоприводной флатовальной машиной CutLINE – будет переведена на русский язык при поставке
Технические характеристики:
| Модель | CutLINE-320 | CutLINE-450 | CutLINE-520 |
| Макс. ширина исходного материала (мм) | 320 | 450 | 520 |
| Макс. диаметр исходной бобины (мм) | 800 | 800 | 1200 |
| Система равнения полотна | Автомат | Автомат | Автомат |
| Макс. скорость машины (м/мин) | до 300 | до 300 | до 300 |
| Плотность материалов (г/см2) | до 250 | до 250 | до 250 |
| Толщина материалов (мм) | 0.05-0.250 | 0.05-0.250 | 0.05-0.250 |
| Точность рубки (мм) | ±0.15 | ±0.15 | ±0.15 |
| Диаметр шпинделя на размотке | 76 мм | 76 мм | 76 мм |
| Входящее напряжение | 380V,50HZ,3PH | 380V,50HZ,3PH | 380V,50HZ,3PH |
| Контроль натяжения размотки | Магнитные муфты | Магнитные муфты | Магнитные муфты |
| Автоматическая система контроля за натяжением полотна ZTX на размотке | да | да | да |
| Датчик считывания печатной метки | да | да | да |
| Корректировка протяжки полотна сервоприводом перед рубкой | да | да | да |
| Автоматическая остановка при достижении заданной длины и размера рулона на намотке. | да | да | да |
| Устройство снятия статического напряжения | да | да | да |
| Мощность (кВт) | |||
| Габаритные размеры (мм) | 2000*1000*1720 | 2000*1150*1720 | 3000*1250*1200 |
| Вес (кг) | 1000 | 1100 | 1500 |
| Требования к сжатому воздуху | 6 атм | 6 атм | 6 атм |
| Инструкция по эксплуатации на русском языке | да | да | да |
