SUPER-420 АВТОМАТИЧЕСКИЙ ПЕРФОРАТОР ДЛЯ КАЛЕНДАРЕЙ

SUPER-420 АВТОМАТИЧЕСКИЙ ПЕРФОРАТОР ДЛЯ КАЛЕНДАРЕЙ

Машина подает пачки по несколько листов толщиной до 2 мм с помощью специального захвата на стол вырубки и выравнивает пачку по передним упорам. Отступ для пробивки от упора регулируется.


Ножи пробивают отверстия, после чего пачки выводятся на приемный конвейер либо укладываются в стопу. Перфорационная машина позволяет пробить до 7200 пачек толщиной 1,5 мм в час.

Аппарат эффективен для производства:

• календарной сетки
• блокнотов
• бумажно-беловой продукции с большим количеством листов

Автоматический перфоратор SUPER-420 позволяет загрузить в него высокую стопку и выполнить многочасовую работу по пробивке за 10 – 15 минут. Такое многократное увеличение производительности позволяет легко снять пиковые нагрузки на переплетном участке в горячий сезон. А поскольку машина работает буквально автономно – оператор может выполнять в это время другую работу.

Видео: Работа SUPER-420 с форматом 420х380 мм

Максимальный обрабатываемый формат машины: 420 х 420 мм.

Минимальный формат: 140 х 120 мм (140 мм – ширина пробивки по корешку).

Скорость – до 100 ударов/мин, что соответствует 7200 блоков толщиной 1,5 мм в час.

Подача бумаги осуществляется шпажным захватом. Шпага проникает в верхнюю часть стопы бумаги, поднимая и захватывая стопку толщиной 0,3 – 1,5 мм. Высоты стопы в захвате можно регулировать.

Шпажный захват листа Super-420: шпага проникает в верхнюю часть стопы. Нижняя часть стопы удерживается отделителем, в то время как верхняя приподнимается. Стопка листов толщиной до 1,5 мм зажимается между верхней полиуретановой пяткой и шпагой и втягивается в машину.

Далее блок листов зажимает ремнями и передается к передним упорам. Перед выполнением цикла пробивки стопка выравнивается задними и боковыми подбивками.

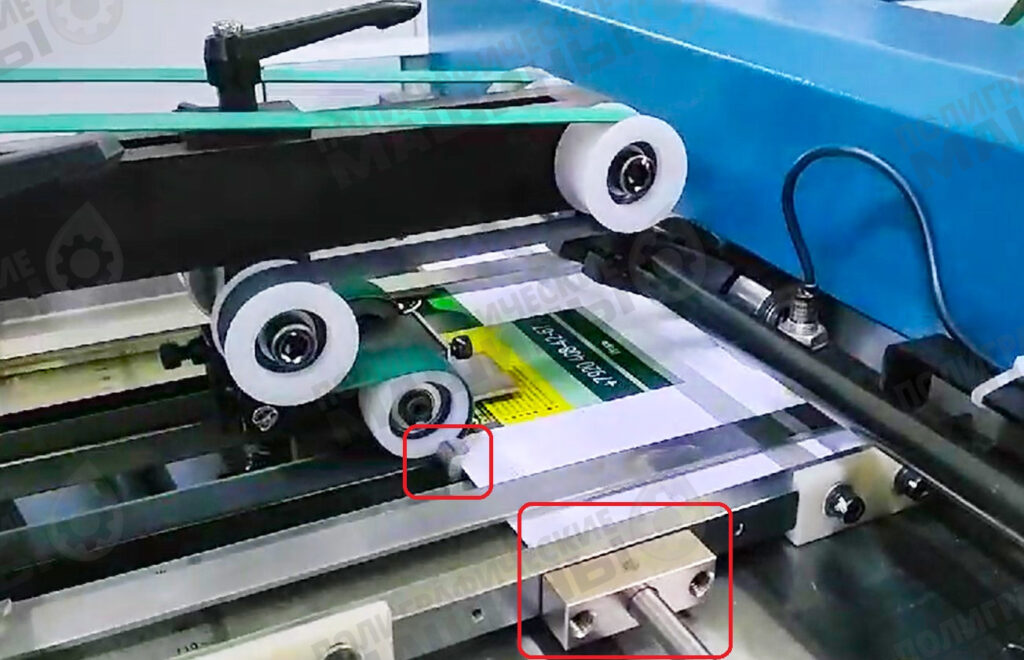

Равнение листов перед пробивкой на SUPER-420: задний толкатель выравнивает блок по передним упорам, боковые подбивки выравнивают по краям

Пробивка выполняется перфоножами быстрого монтажа со съемными пуансонами. Доступны ножи с пуансонами под круглое или квадратное отверстие с шагом 3:1 и 2:1 и с ригелем или без ригеля.

Видео: Проверка качества пробивки отверстий на SUPER-420: отверстия имеют четкий контур, без бахромы

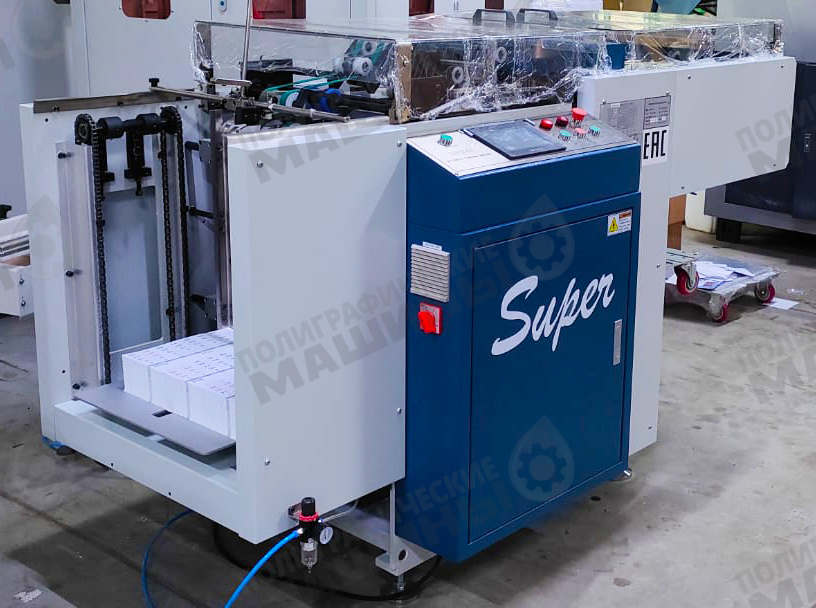

После пробивки готовые блоки укладываются в высокий стапель на приемную тележку. Тележка оснащена мощными колесиками, чтобы выдержать вес тяжелой стопки и легко перемещать ее по полу.

После укладки блоки выравниваются задним и боковыми толкателями. Как результат – вы получаете ровный и аккуратный стапель пробитых блоков, готовый к перемещению на станцию сборки на металлическую пружину.

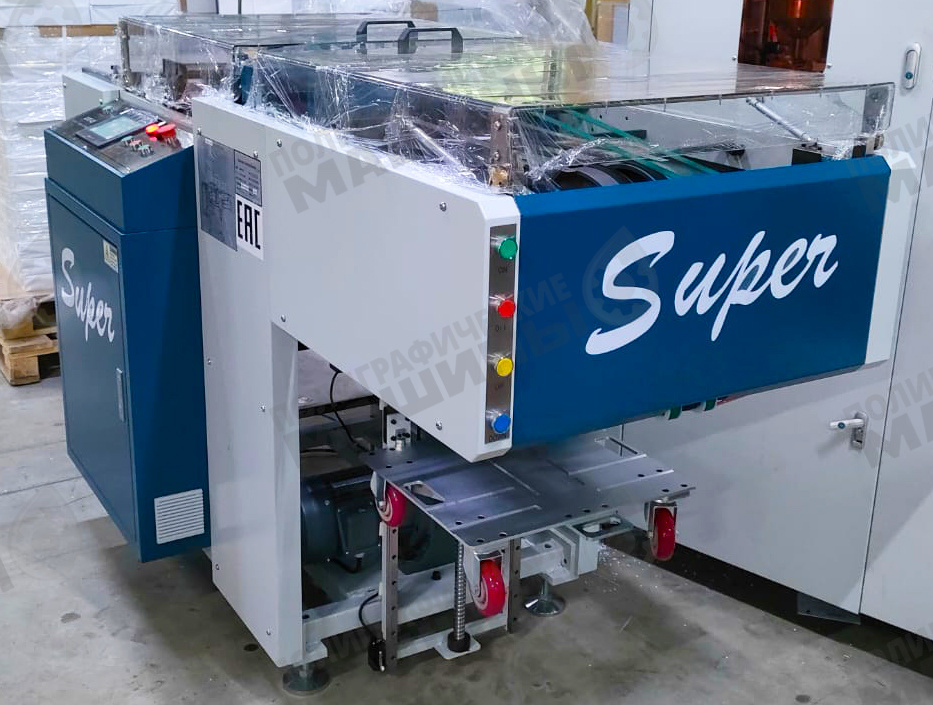

Приемная платформа SUPER-420 оснащена удобной тележкой с мощными колесами, способными выдержать большой вес стопы. Задняя и боковая подбивки выравнивают стапель при укладке. Датчик контролирует опускание платформы.

Управление автоматическим перфоратором SUPER-420 осуществляется через русифицированную тач-скрин панель.

С ее помощью оператор задает толщину захватываемых стопок и скорость работы. Эти параметры выбираются оператором исходя из опыта работы с разными типами бумаг или картона.

Так же панель позволяет контролировать счетчик, задать циклы смазки машины и заточки пуансонов, установить частоту работы подбивок. При возникновении неисправностей машина сигнализирует оператору о возможных ошибках и замятиях.

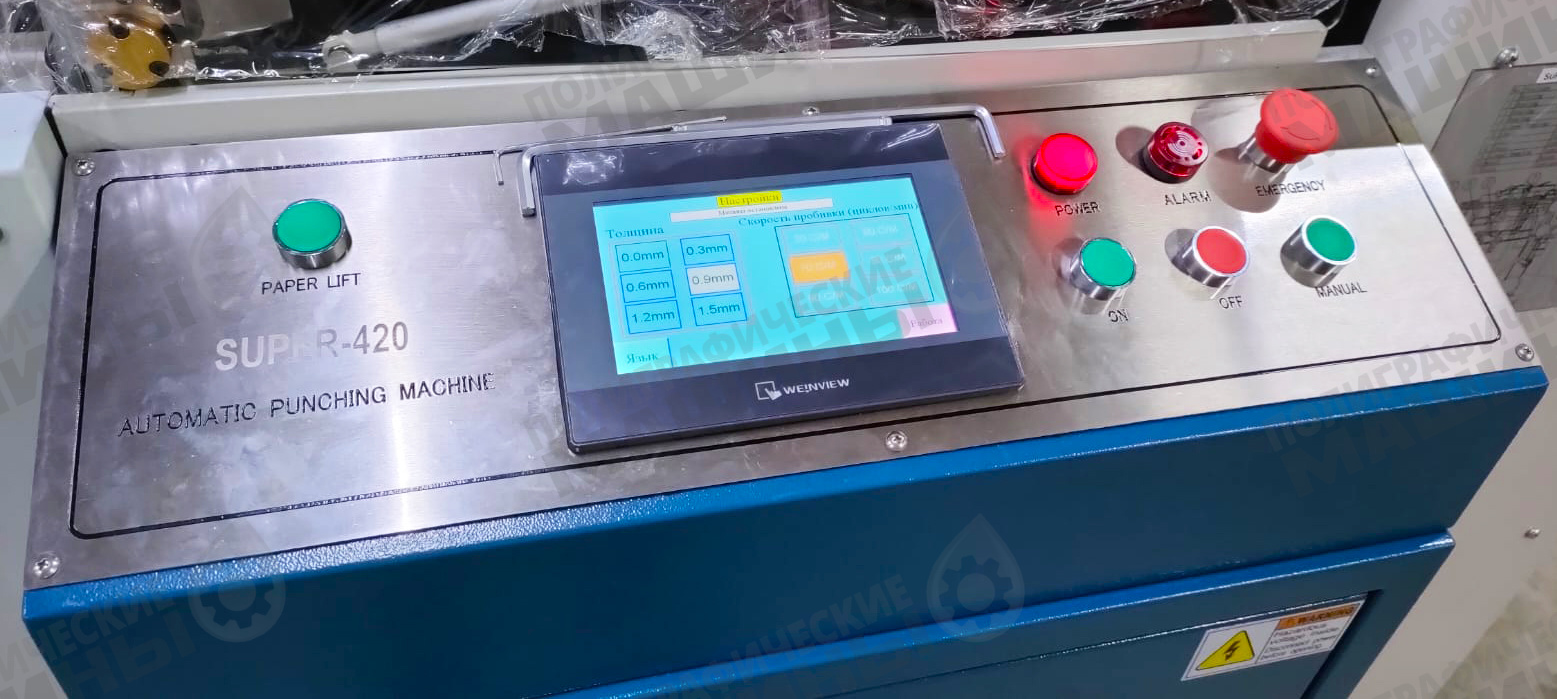

Русифицированная панель управления SUPER-420

SUPER-420 являются отличной альтернативой аналогичным продуктам RENZ AP-360 AUTOPUNCH и JBI Lhermite EX, при этом оставаясь доступными для типографий чем европейские брэнды.

Перфораторы SUPER-420 не уступают немецким RENZ и французским JBI, обеспечивая отечественные типографии отличным решением для увеличения производительности переплетного участка.

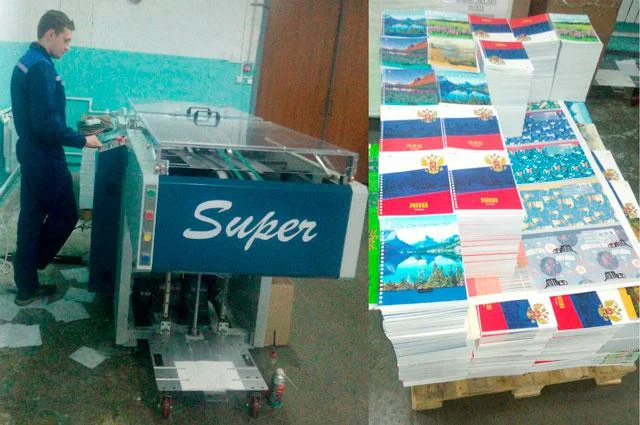

Примеры наших инсталляций:

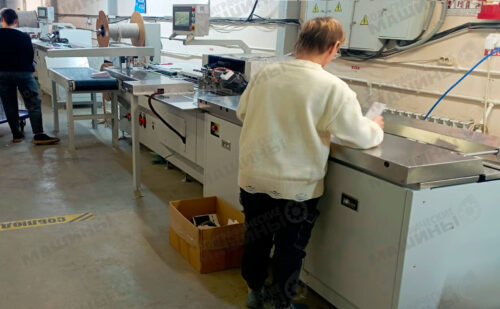

24/08/2023 Автоматический перфоратор для календарей SUPER-420 установлен в Санкт-Петербурге

13/04/2026 Автоматический перфоратор для календарей SUPER-420 установлен в Сыктывкаре

Технические характеристики:

Читайте также подробную статью: «Новый автоматический перфоратор для календарей SUPER-420: отличия от аналогов»
