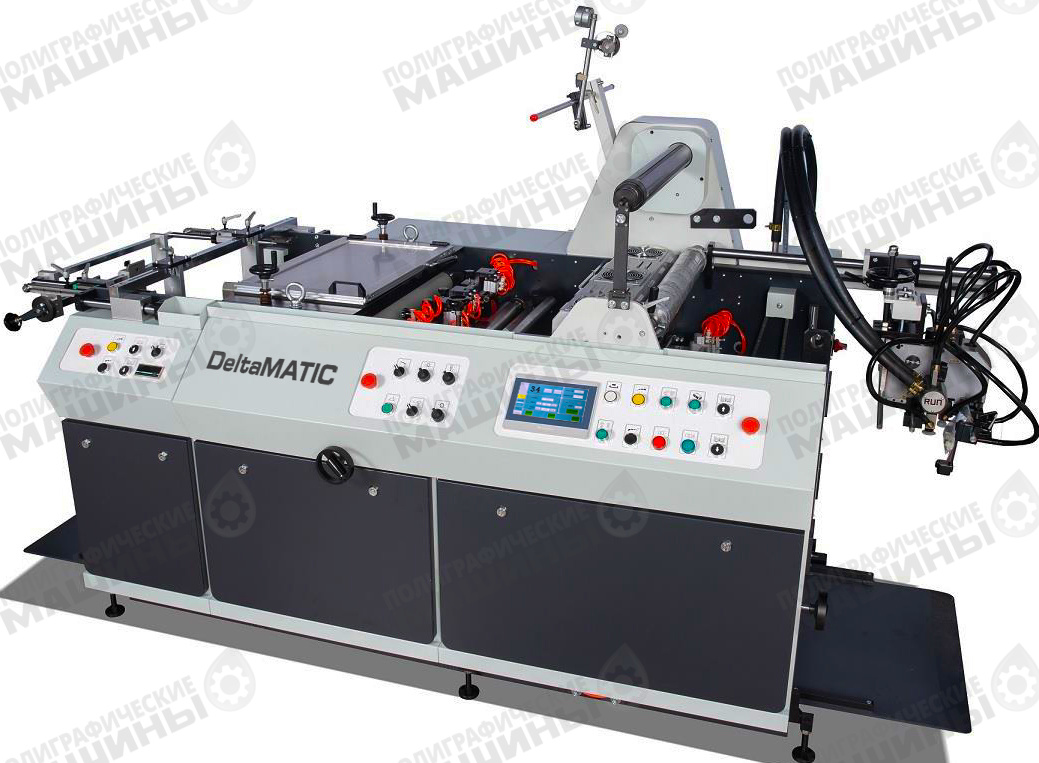

Автоматический ламинатор DeltaMATIC-540

Автоматический ламинатор DeltaMATIC-540

Скорость 40 м/мин, формат 540*800 мм, стапель 600 мм

5-е поколение промышленных автоматических ламинаторов DeltaMATIC-540 предназначено для ежедневного 24-часового ламинирования средних и длинных тиражей форматом до 540 х 800 мм со скоростью до 40 м/мин или 7500 листов формата SRA3 в час. Сервоприводная головка самонаклада.

СТАПЕЛЬНЫЙ САМОНАКЛАД:

• Глубокий стапель самонаклада высотой 600 мм для продолжительной работы без остановок. Промышленная конструкция ламинатора от самонаклада до приемки

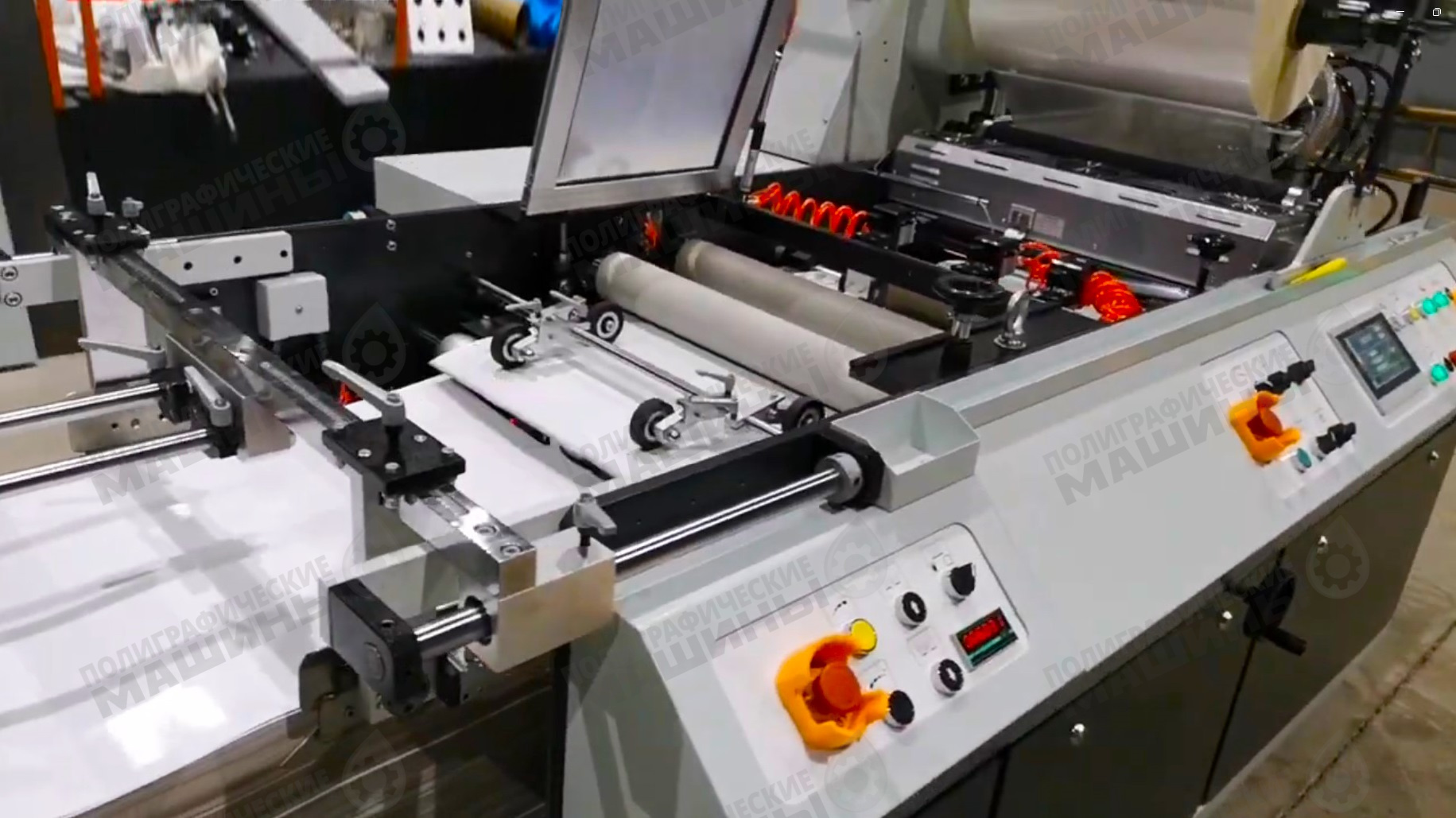

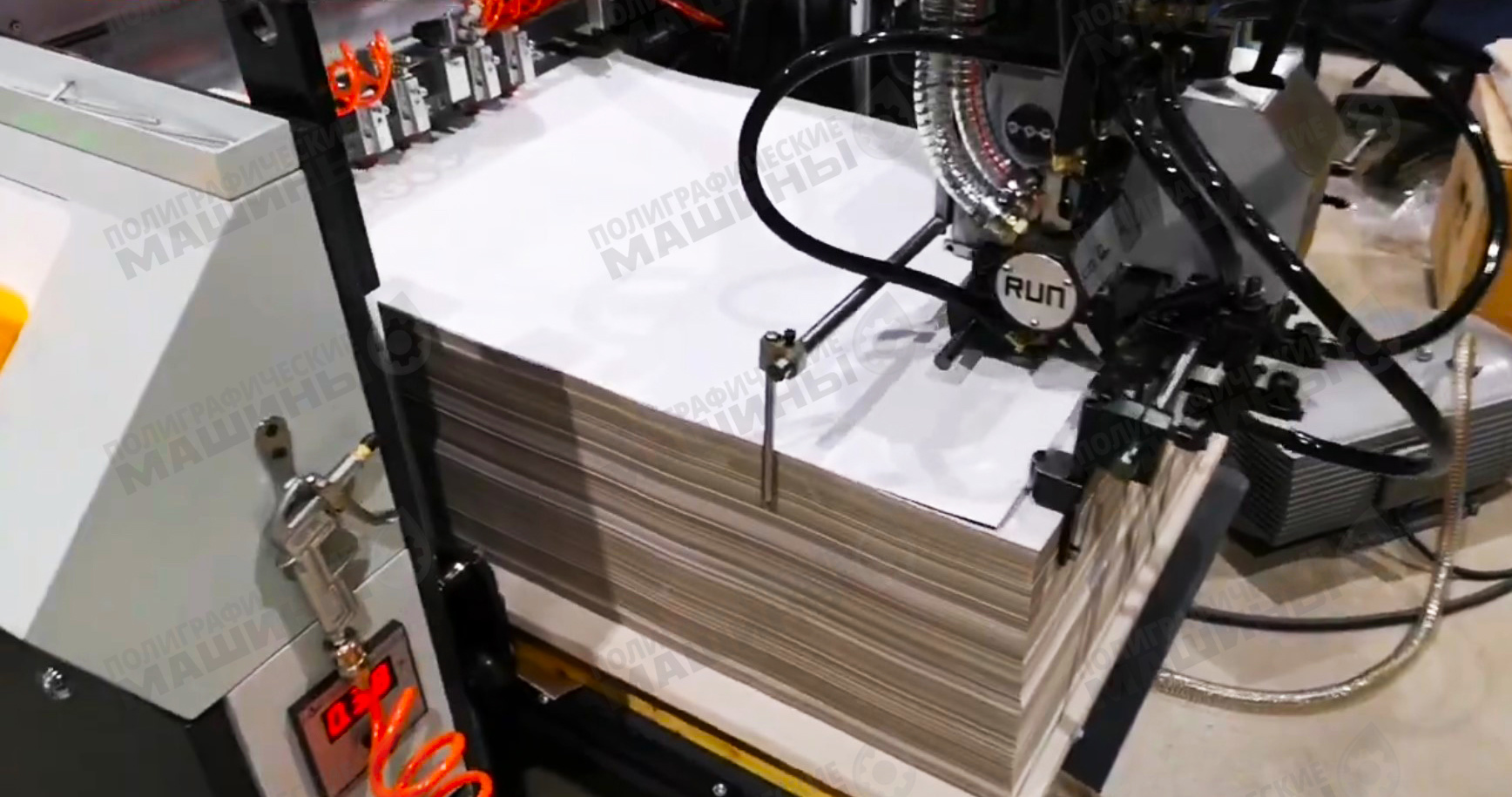

Глубокий стапель самонаклада DeltaMATIC-540 высотой до 600 мм

• Каскадная вакуумная головка самонаклада с сервоприводом.
• Вакуумный компрессор — BECKER, Германия

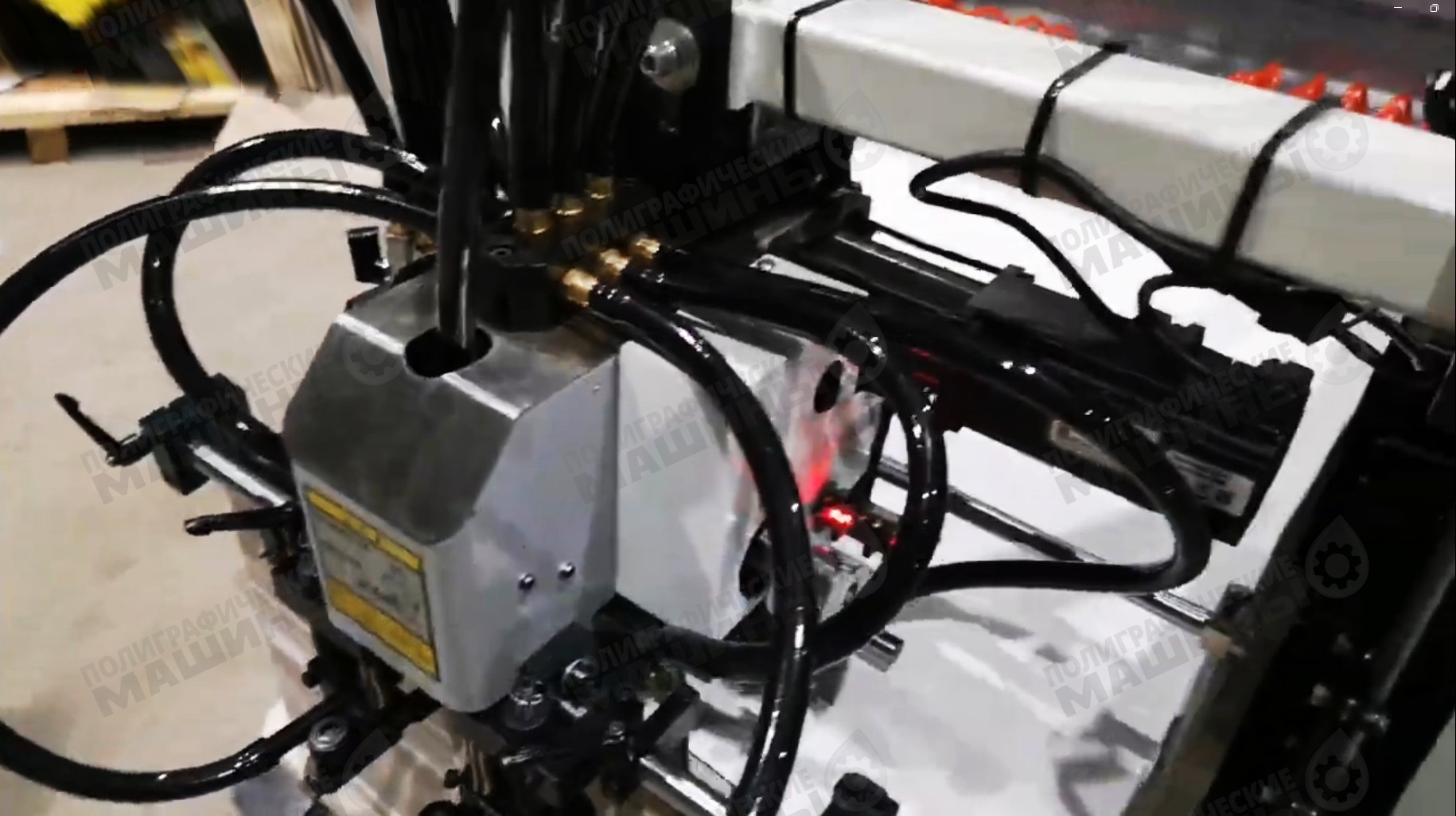

Вакуумная каскадная головка стапельного самонаклада DeltaMATIC-540, Немецкий компрессор Becker

• Система раздувов, прижимных пластин и отделяющих щеток головки самонаклада вместе с системой качающихся присосов обеспечивают точное отделение одного листа. Головка универсальна для любых типов бумаги от 115 до 600 г/м.кв.

СТАНДАРТНО:

• Дополнительные раздувы стопы для эффективного разделения листов

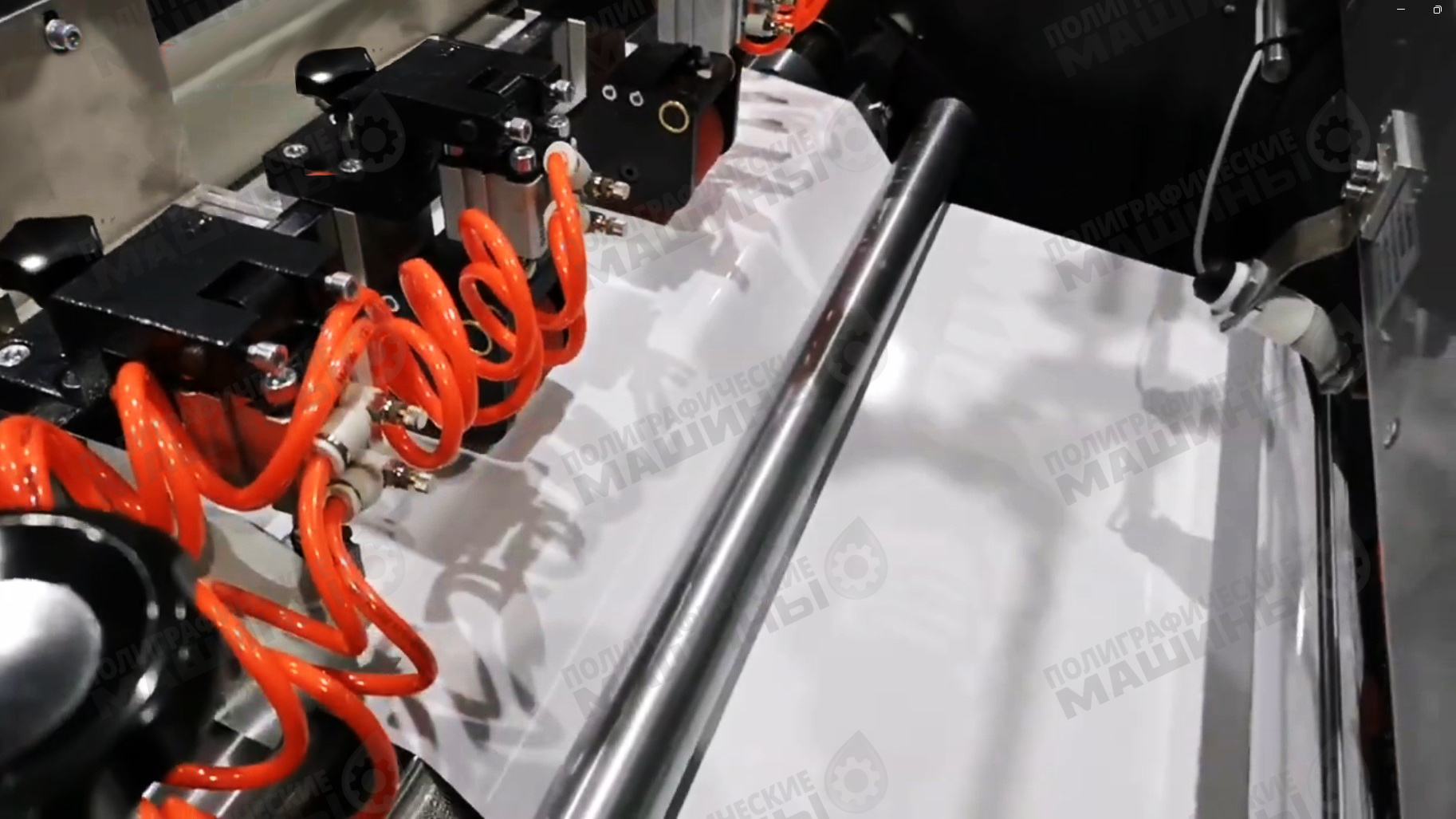

Дополнительные раздувы для эффективного разделения листов на самонакладе DeltaMATIC-540

Пневматический МЕХАНИЗМ КОНТРОЛЯ НАХЛЕСТА:

• Точная настройка нахлеста с помощью системы пневмо-упоров (аналогично ламинаторам KOMFI)
• Изменение нахлеста «на лету» через панель управления

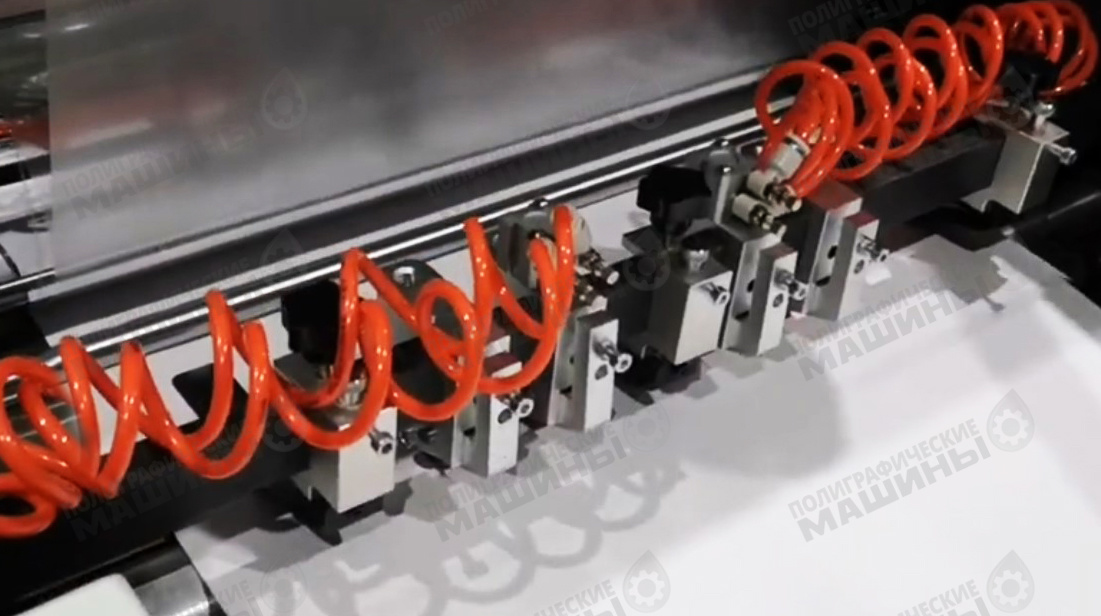

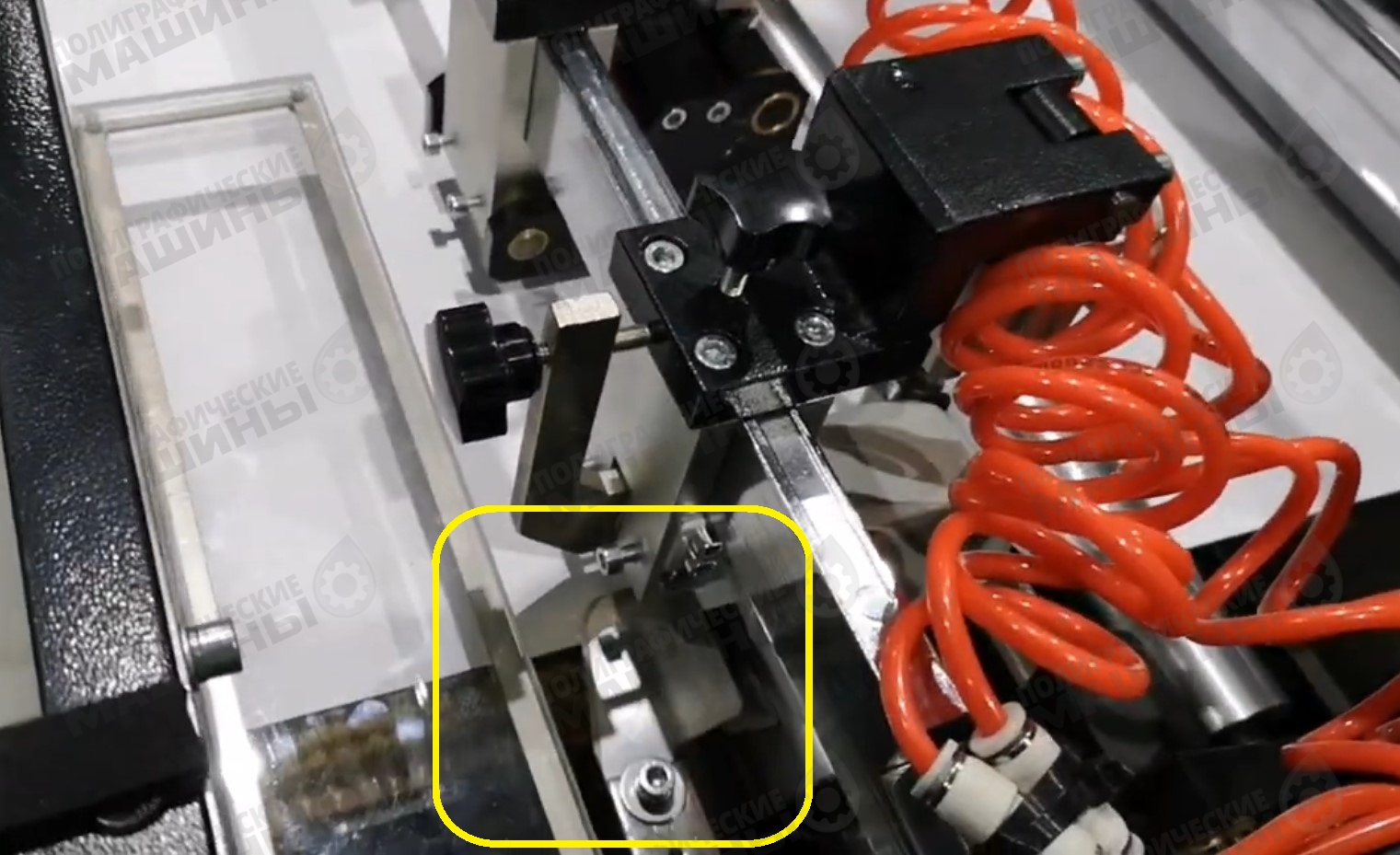

Передние пневмоупоры ламинатора DeltaMATIC позволяют выставить нахлест с точностью до 1,0 мм.

СЕКЦИЯ ЛАМИНИРОВАНИЯ:

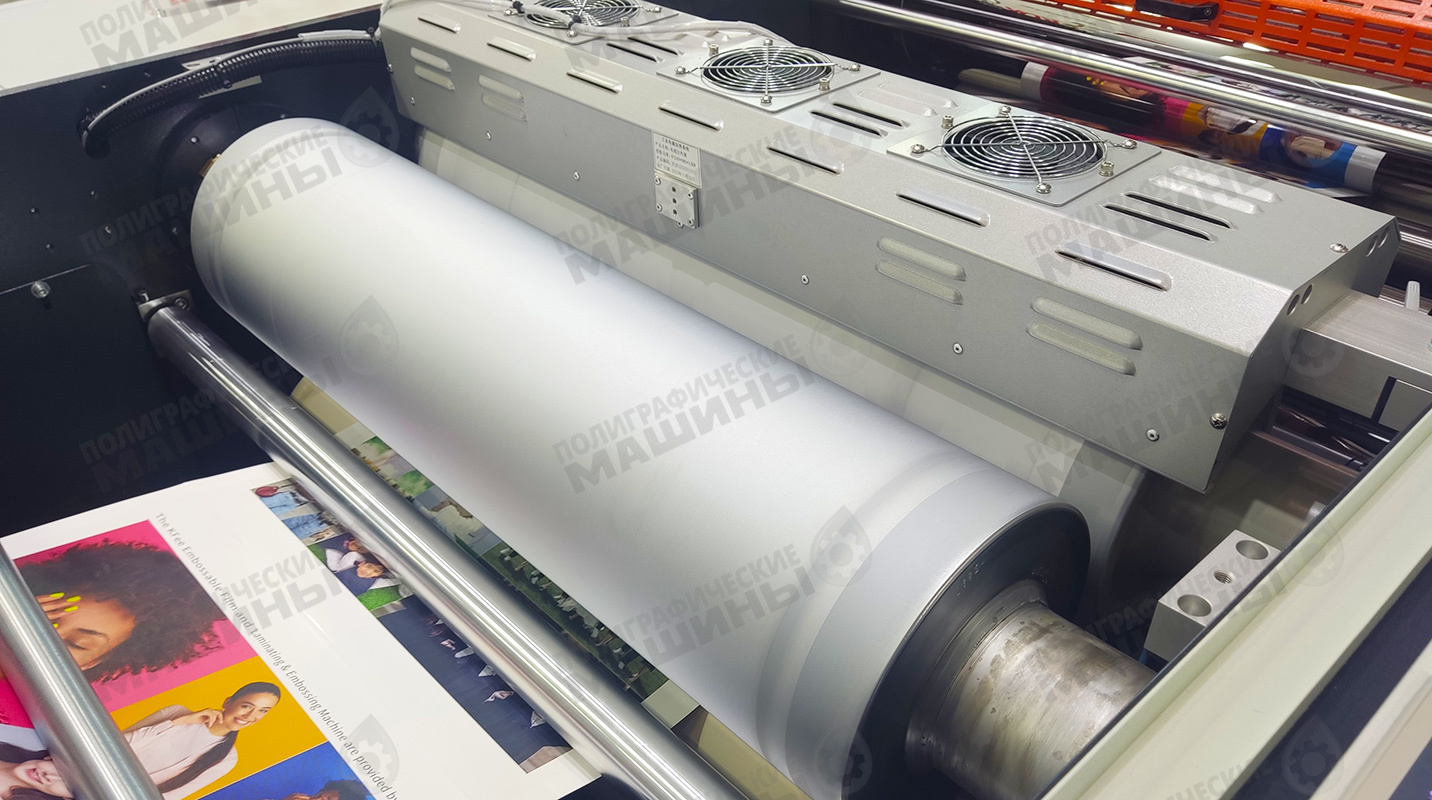

Хромированный ламинирующий и прижимной вал из стойкого EDPM-каучука имеют увеличенные диаметры – по 200 мм на ламинаторе DeltaMATIC-540

• Большой диаметр ламинирующего вала: 200 мм

Преимущества ламинирующего вала большого диаметра:

• Большой диаметр ламинирующего вала обеспечивает большую поверхность прогрева пленки перед припрессовкой ее к оттиску. Особенно актуально для ламинации цифровых оттисков.
• Большой диаметр вала обеспечивает остывание меньшей доли его поверхности при теплообмене с плотной бумагой и, как следствие, позволяет остывшей поверхности лучше прогреться за цикл полного оборота вала перед повторным контактом со следующим листом бумаги.
• Большой диаметр ламинирующего вала имеет меньший угол деформационного воздействия на бумагу при ламинировании. Благодаря этому листы меньше скручивает после ламинации.
• Внутренний индукционный 3-х зонный нагрев (аналогичный KOMFI), подведенный непосредственно к поверхности ламинирующего цилиндра. Быстрый и равномерный – позволяет мгновенно контролировать температуру и приступать к работе в кратчайшие сроки без длительного ожидания разогрева.

Внутренний нагрев не позволяет валу ламинатора быстро терять температуру при остановках на смену тиража.

Именно Внутренний индукционный нагрев – это исходное и ключевое решение, для обеспечения высокой скорости работы.

Система нагрева – это «сердце» любого ламинатора, определяющее все остальные его конструкционные возможности. Это объясняется жесткой зависимостью скорости работы и качества припрессовки от возможности ламинатора поддерживать стабильную температуру поверхности ламинирующего вала. Без температуры – не будет ни скорости, ни качества.

• Прижимной вал большого диаметра: 200 мм. Большой диаметр прижимного вала так же значительно уменьшает деформационное воздействие на бумагу.

Прижимной вал изготовлен из высококачественного этилен-пропиленового каучука EPDM. Этом материал обладает высокой устойчивостью к нагреванию и демонстрирует низкую остаточную деформацию при сжатии – что важно для продолжительной эксплуатации вала.

• Мощные цилиндры пневмо-прижима установлены на обоих сторонах прижимного вала. Давление – второй ключевой фактор, влияющий на скорость ламинирования.

ОПЦИОНАЛЬНО:

• Секция ЭМБОССИРОВАНИЯ – дополнительная секция с 2-мя эмбоссирующими валами с заданным рисунком для нанесения текстуры. Например — для иммитации фото-бумаги в индустрии производства фото-книг.

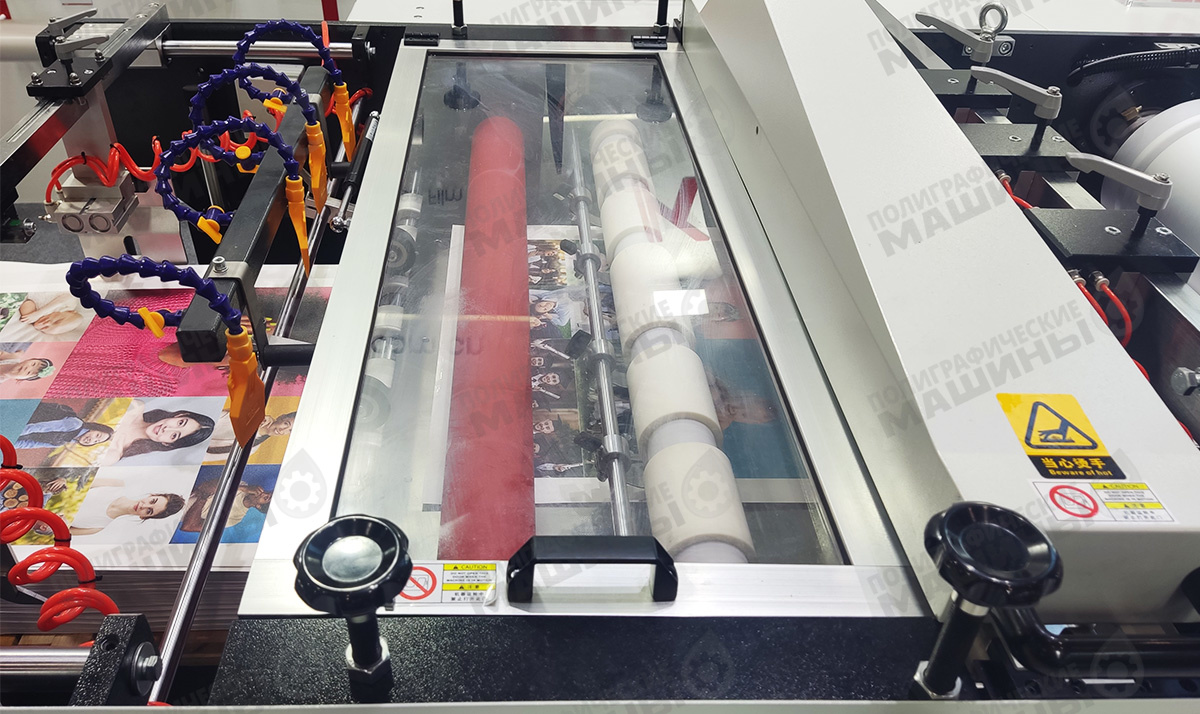

Опциональная секция Эмбоссирования ламинатора DeltaMATIC-540 с 2-мя гравировванными эмбо-валами различного рельефа

РАЗМОТКА ПЛЕНКИ:

• Пневморасширяемый шпиндель размотки пленки – в стандарте.

Шпиндель оснащен линейкой – для точного равнения кря ролика по бумаге.

Инерция размотки большого рулона гасится с помощью муфты механического подтормаживания, с удобной настройкой с торца шпинделя обращенного к оператору

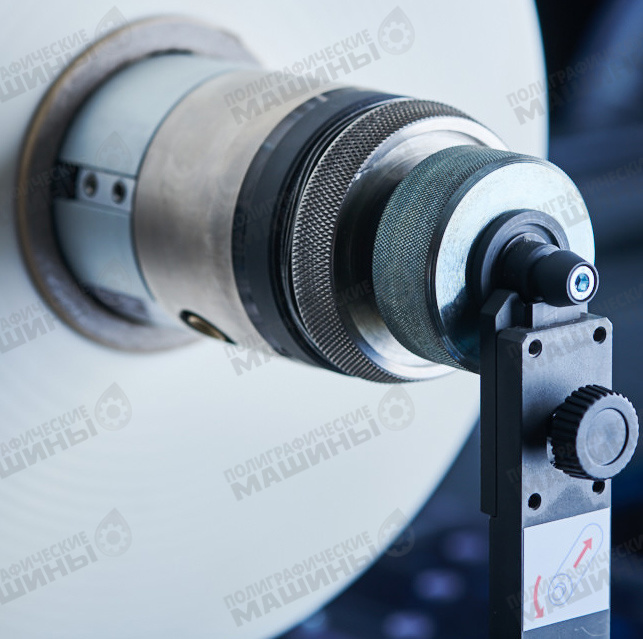

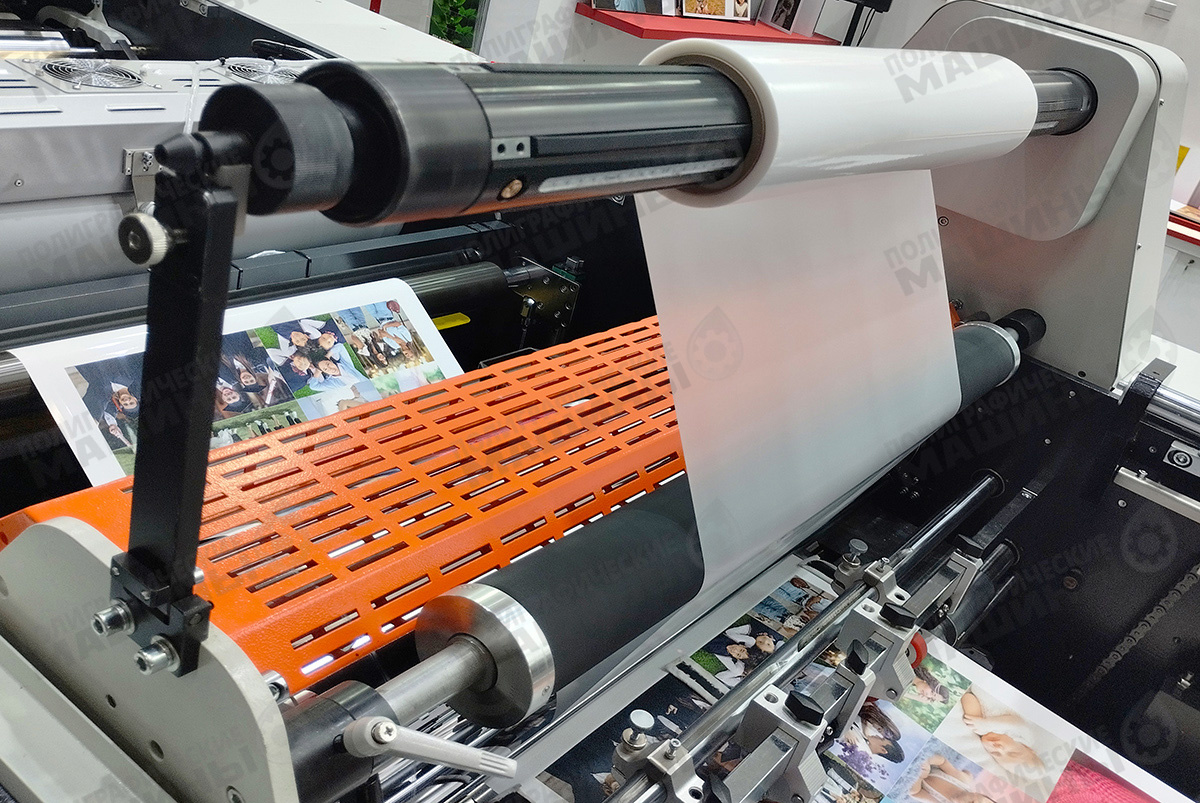

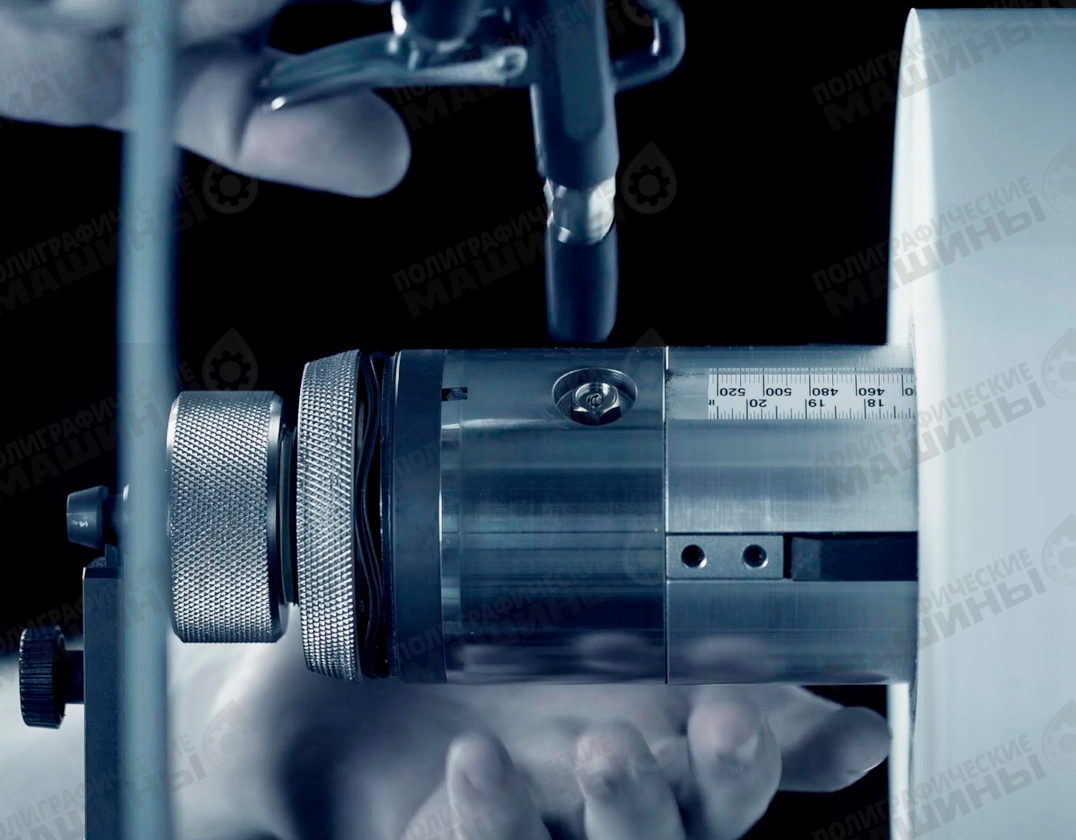

Размотка пленки ламинатора DeltaMATIC-540 оснащена gневмо-расширяемым шпинделем с линейкой для точного позиционирования пленки

Разглаживающий вал размотки пленки, предотвращающает возникновение складок на пленке.

Разглаживающий пленку от складок вал DeltaMATIC-540 с регулировкой

РАЗГЛАЖИВАНИЕ ЛИСТА после ламинации:

• Регулировка разглаживания «на лету» с помощь удобной ручки рядом со стойкой размотки пленки

Устранение эффекта «скручивания» бумаги с помощью вала обратного перегиба на ламинаторе DeltaMATIC. Вал оснащен удобным штурвалом регулировки наклона.

ЛЕТАЮЩИЕ НОЖИ и АБРАЗИВНОЕ КОЛЕСО для надсечки пленки:

Точно выставить перфорацию по краешку, чтобы она не попала на запечатанную область на размотке пленки – не всегда возможно. Поэтому в дополнение к перфорации на размотке ламинаторы DeltaMATC оснащены еще 2-мя современными устройствами, контролирующими качественный отрыв:

• Летающие ножи – гарантированна надрезают край пленки, и наиболее эффективны для более плотных материалов и более плотных пленок;
• Пневмо-колесо с абразивным покрытием – эффективно прокалывает пленку на линии нахлеста – рекомендована для работы с более тонкими бумагами и пленками;

В целом – выполнять надсечку пленки рекомендуется после того как она уже припеклась к бумаге. Т.о. пленка прокалывается лишь на стыке двух листов, где имеется небольшой пузырек воздуха.

Регулировка давления абразивного колеса и в таком случае более эффективна: оператор сразу видит достаточно ли давления прокола для отрыва или нужно добавить.  В соответствии с этим он настраивает отрыв «на лету» в зависимости от плотности бумаги и скорости работы.

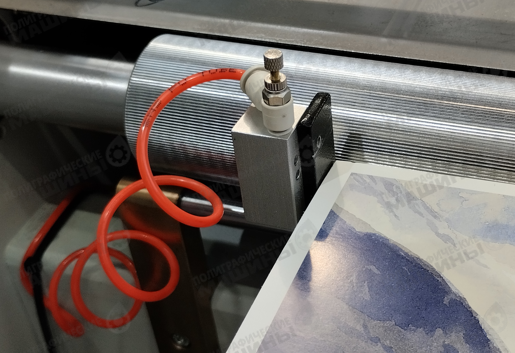

Надсечка пленки «Летающими» ножами на ламинаторе DeltaMATIC-540 и абразивным пневмо-колесом = точность и быстрая настройка давления

РАЗДЕЛЕНИЕ листов — АВТООТРЫВ:

• Стандартно DeltaMATIC-540 оснащаются валковым устройством автоотрыва с пневмо-приводом запрессовки валов. Отрыв производится за счет ускорения ведущего листа и его перекоса по отношению к следующему листу по линии нахлеста. В месте перфорации пленка ровно отрывается по кромке следующего листа.

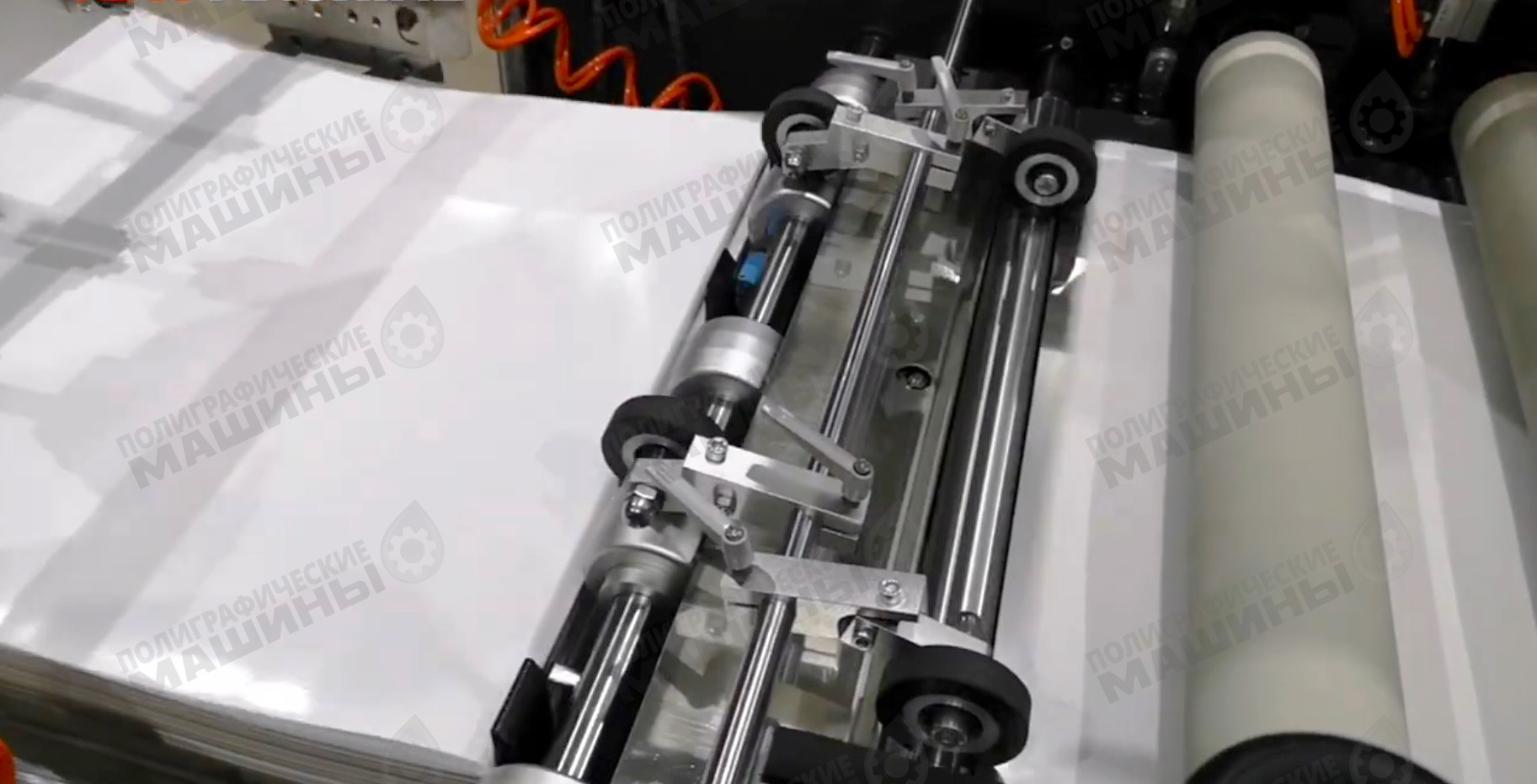

Пневмо-приводные отрывные валы ламинатора DeltaMATIC-540. Второй вал вращается с ускорением и запрессовывается только в момент попадания кря листа с нахлестом в промежуток между валами.

Секция отрыва оснащена датчиком контроля на выходе – для того, чтобы мгновенно остановить машину в случе неправильной сработки отрыва и замятия бумаги на выходе.

Специальные регулируемые ролики перекоса обеспечивает четкую работу механизма отрыва и позволяем оператору быстро настроить перекос в зависимости от типа бумаги и пленки.

Регулируемые ролики перекоса обеспечивает быстроту настройки отрыва ламинатора DeltaMATIC-540. Датчик на выходе из секции отрыва остановит машину если отрыв не случится и бумага будет замята.

ОПЦИОНАЛЬНО:

• ГОРЯЧИЙ НОЖ — для максимальной скорости работы и ровного отрыва без бахромы

• Так же горячий нож позволяет работать с плотными пленками, нейлоновыми пленками и ПЭТ-пленками.
• Бесшумная работа отрыва на высокой скорости

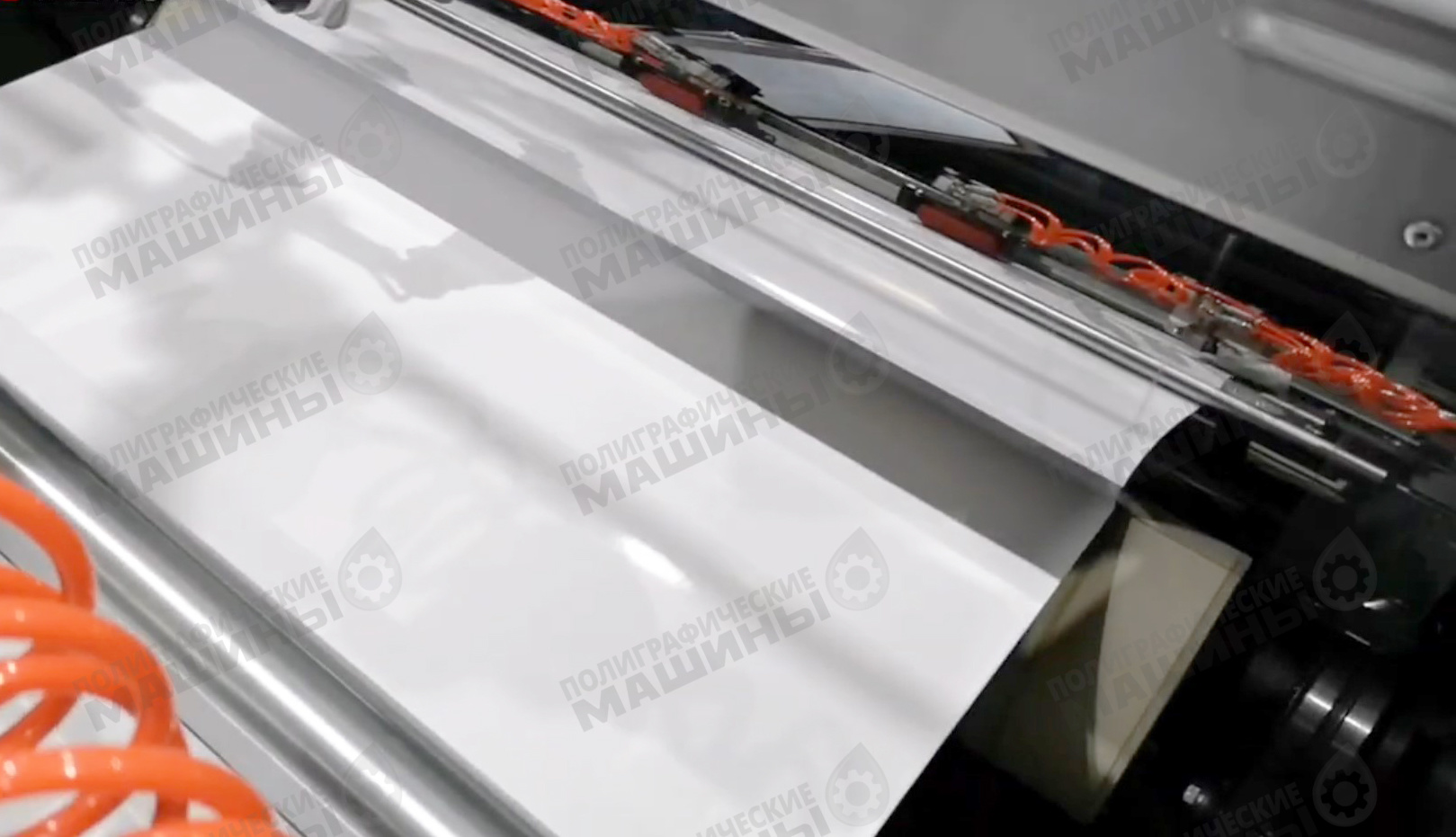

Быстрое и бесшумное отделение листов «Горячим» ножом на DeltaMATIC-540 – для ровного края отрыва без бахромы, высоких скоростей и плотных ПЭТ и нейлогновых пленок

СТАНДАРТНАЯ ПРИЕМКА – в наклонный стол

ОПЦИОНАЛЬНО:

• Вибросталкиватель В2
• Автоматический укладчик в высокий стапель В2

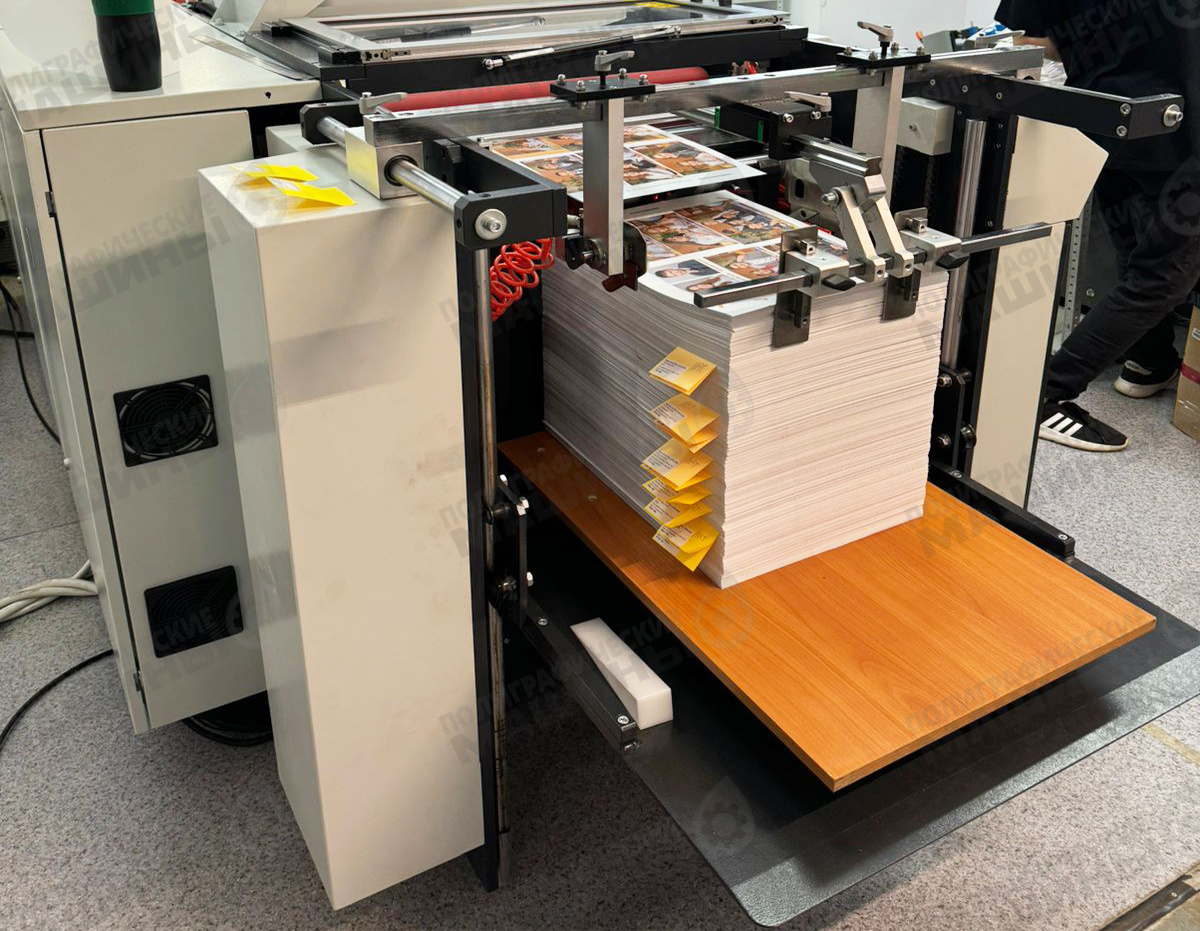

Опциональная приемка в высокий стапель на ламинаторе DeltaMATIC-540

ПАНЕЛЬ УПРАВЛЕНИЯ:

• Большой цветной сенсорный экран управления;
• Русифицированное меню;
• Графическая визуализация настроек – простота управления для любого нового оператора

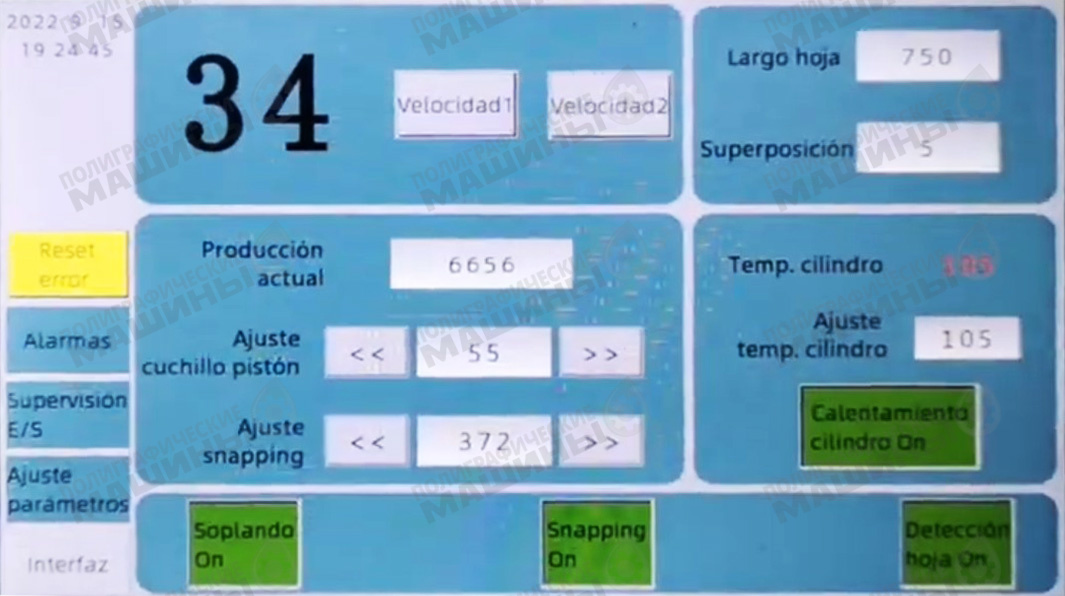

Сенсорный дисплей управления ламинатором DeltaMATIC-540: формат, нахлест, давление, отрыв, температура, скорость – все как «на ладони»

Технические характеристики:
