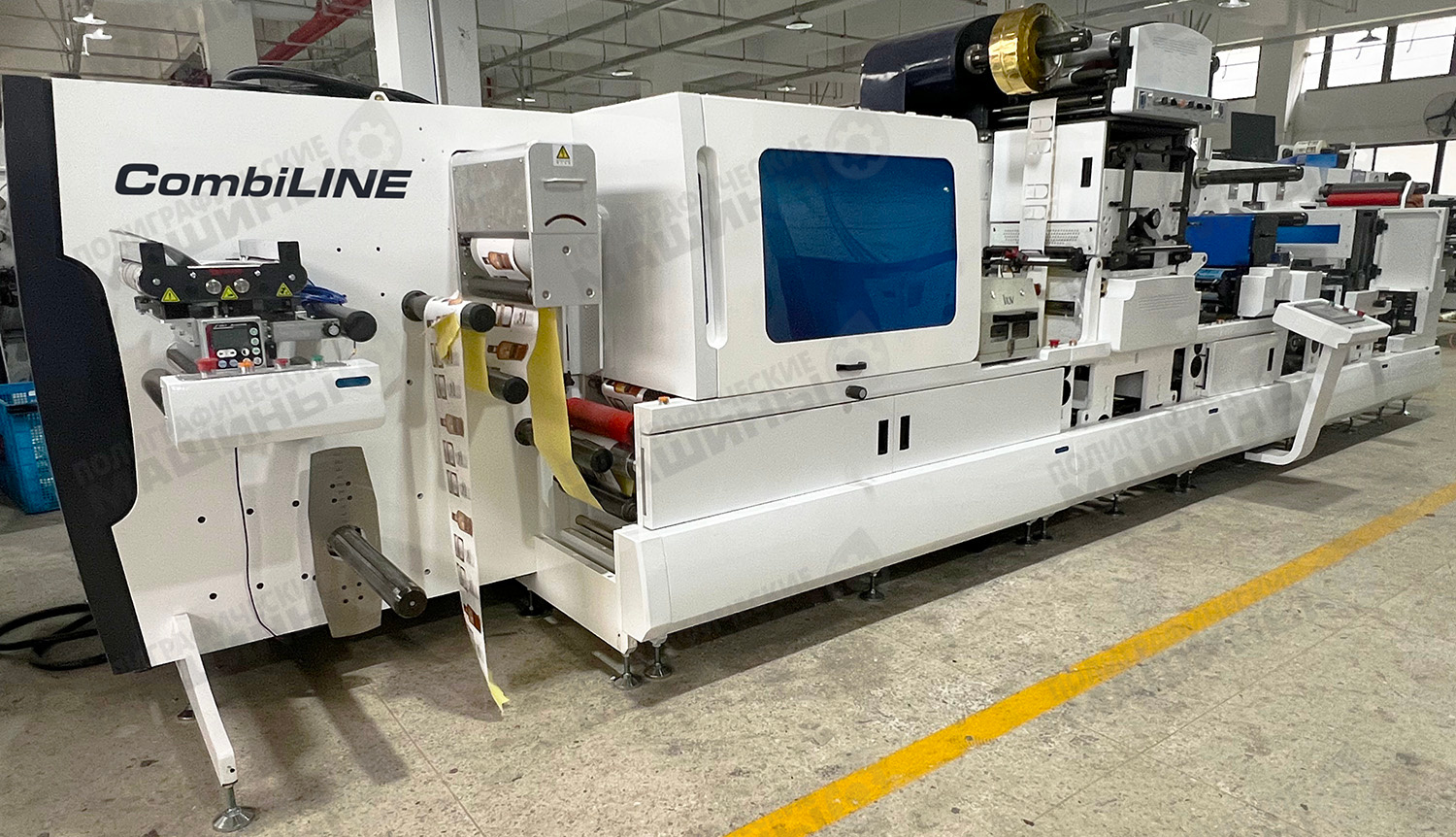

Сервоприводная линия финишной обработки этикетки CombiLINE-370

Сервоприводная линия финишной обработки этикетки CombiLINE-370

c плоско-печатной секцией шекографии, плоско-печатной секцией горячего тиснения и секцией полу-ротационной высечки

CombiLINE – мультизадачные линии финишной обработки этикетки. Любые сочетания модулей финишной обработки этикетки:

• Плоско-печатный шелкотрафарет со скоростью до 65 м/мин (до 150 циклов/мин);
• Ротационный шелкотрафарет со скоростью до 120 м/мин (60-80 м/мин средняя);
• Плоско-печатное горячее тиснение фольгой со скоростью до 90 м/мин (до 200 циклов/мин);
• Ротационное горячее тиснение фольгой со скоростью до 120 м/мин;
• Плоско-печатная высечка или эмбоссирование со скоростью до 90 м/мин (до 200 циклов/мин);
• Ротационная высечка со скоростью до 150 м/мин;
• Флексо-печатная секция со скоростью до 150 м/мин;
• Секция холодного тиснения;
• Секция ламинации;
• Секция делам-релам;
• Секция продольной резки;
• Секция рубки в лист с конвейером.

Быстрота приладки и широкие возможности оснащения

• Сервопривода PANASINIC, Япония приводят в движение каждую секцию и обеспечивают высокую скорость работы и точность приладки.
• 800 мм размотка и намотка с автоматически контролем натяжения полотна магнитными муфтами;
• Устройство автоматического равнения полотна EURDOW;
• Подвижная главная консоль управления с сенсорным цветным монитором – перемещается в любую точку машины для удобства оператора;

Короткая проводка и минимум потерь

• Короткая проводка полотна
• Отходы на приладку сведены до минимума
• Стабильное совмещение во всех скоростных режимах работы
• Большая выработка и постоянство в качестве. Высокая автоматизация.

Эргономика и энергоэфективность

• Отделка и печать за один прогон полотна.
• Минимальные энергозатраты.

Варианты конфигурации:

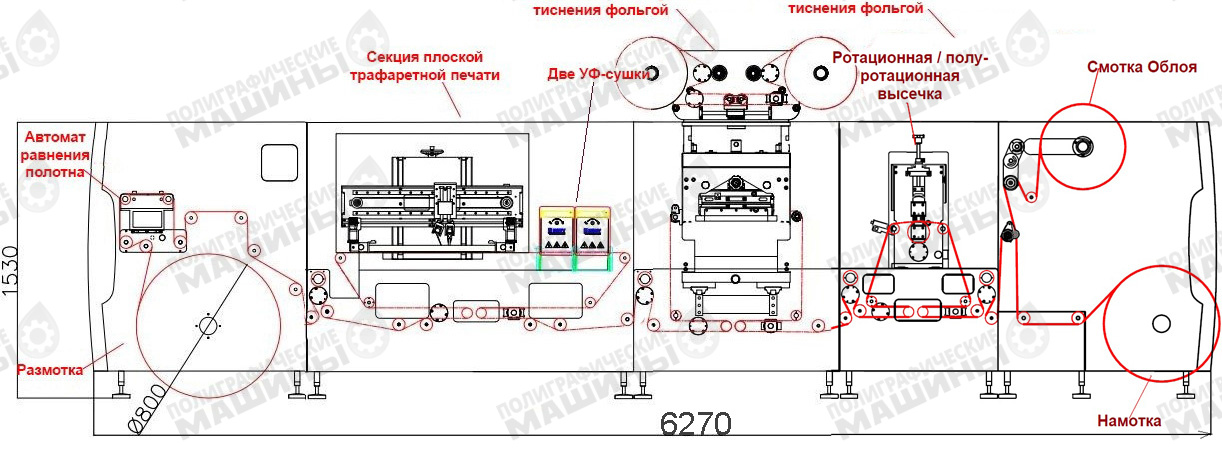

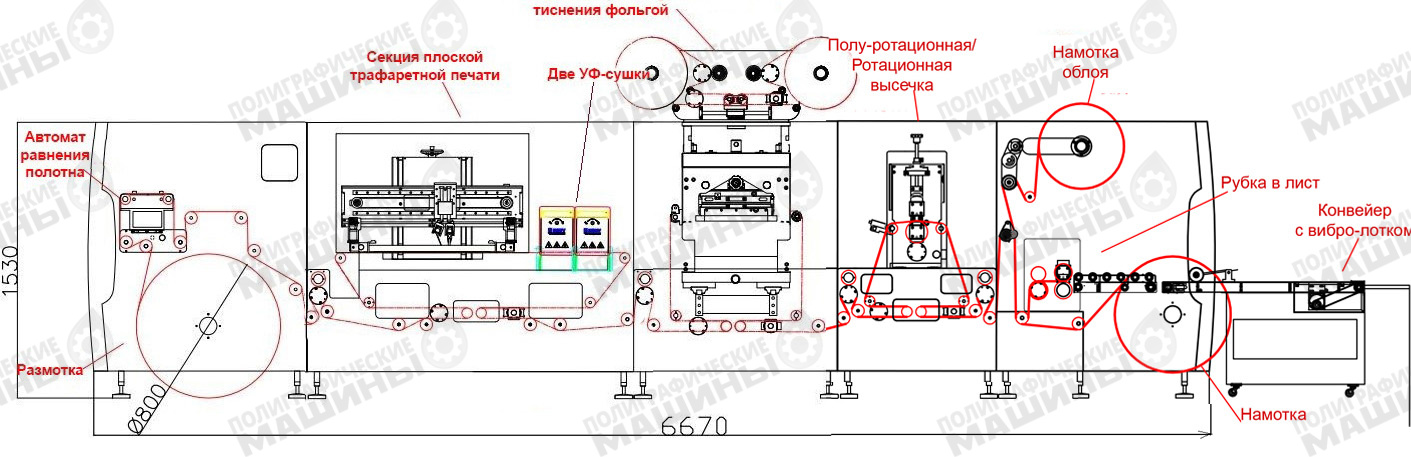

1. Шелкотрафарет + Тиснение + Полу-ротация. Монтажная схема:

2. Шелкотрафарет + Тиснение + Полу-ротация + Рубка в лист. Монтажная схема:

ПОДРОБНОЕ ОПИСАНИЕ

Секция размотки:

CombiLINE оснащена сервоприводной размоткой диаметром 800 мм c устройством автоматического равнения полотна

• Сервопривод привод размотки;
• Диаметр шпинделя с пневмозажимом: 76мм;
• Диаметр размотки: 800 мм;
• Включение/выключение давления воздуха;
• Автоматическая остановка при недостатке материала;
• Автоматический контролер натяжения с магнитными муфтами – натяжение изменяется в зависимости от диаметра размотки;
• Устройство автоматического равнения полотна EUDROW (ультразвуковой датчик): точность равнения +\- 0,15 мм;
• Опция: Устройство очистки полотна от пыли;
• Опция: Антистатик;
• Опция: Устройство коронирования:

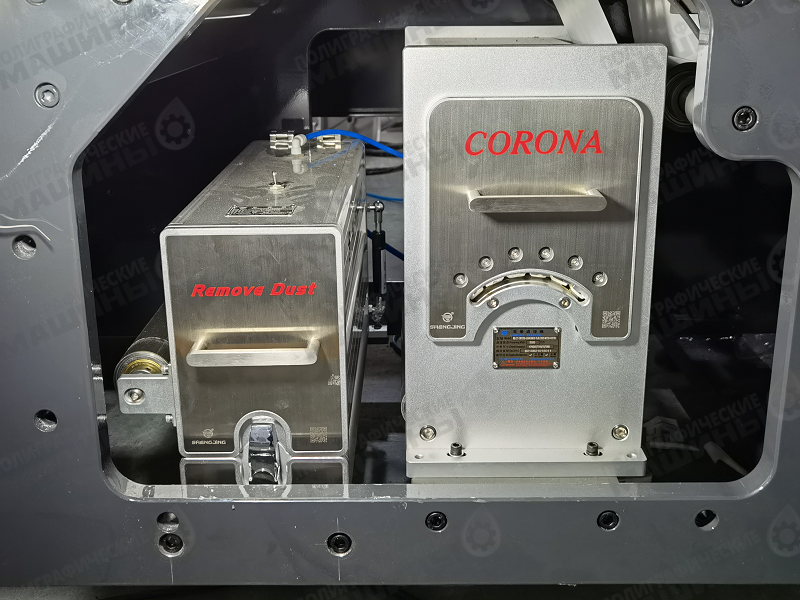

Опциональное устройство очистки полотна и ус-во коронирования для печати по пленкам и кашированной фольге на CombiLINE

Секция плоской трафаретной печати:

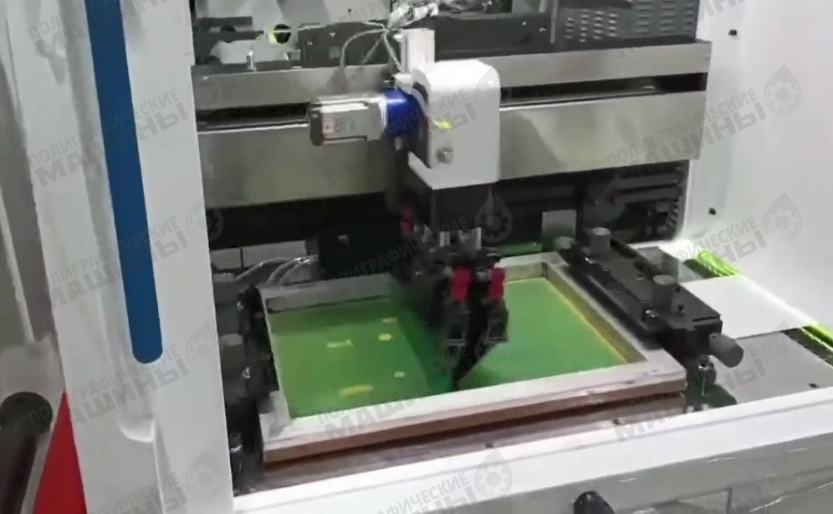

Секция плоской трафаретной печати CombiLINE-370 со скоростью до 80 циклов/мин

• Высокая точность приводки
• Сервопривод протяжки полотна с танцующим валиком;
• Ускоренная УФ-сушка 2-мя УФ лампами

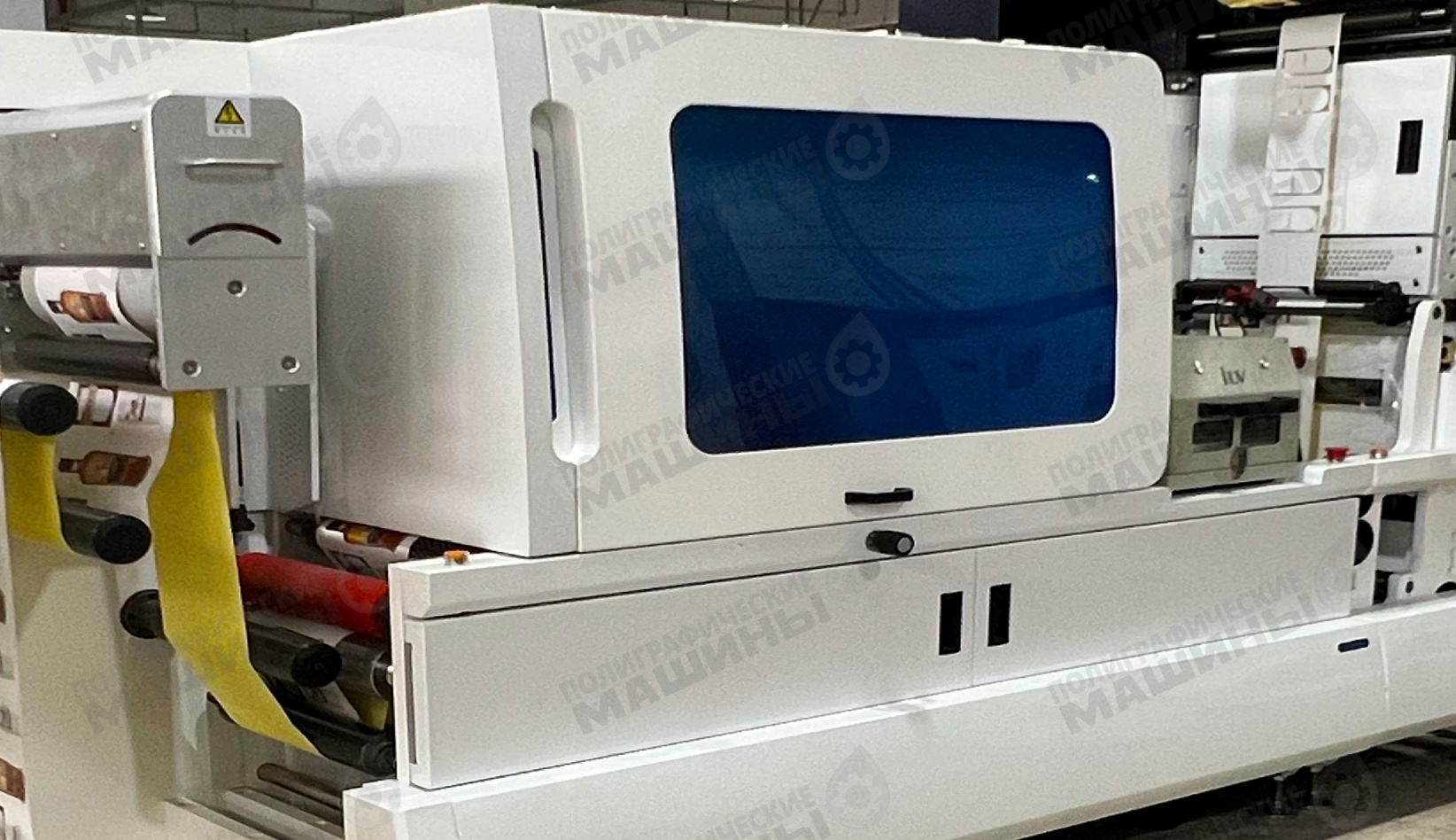

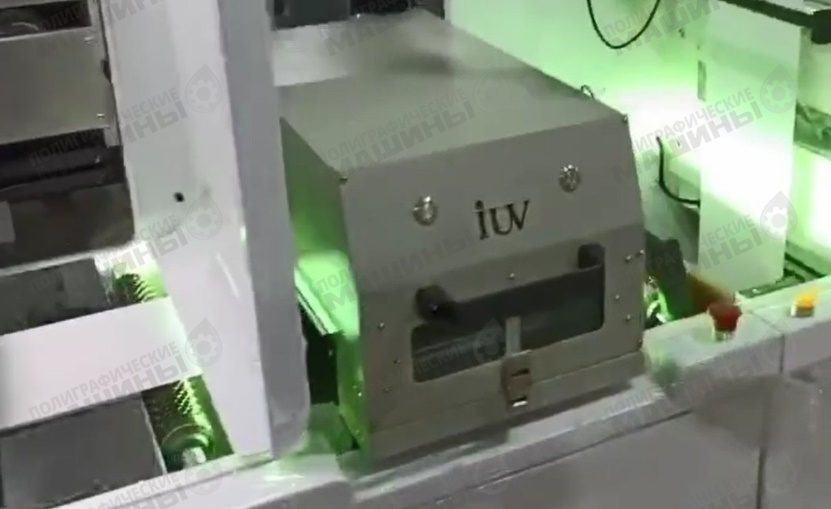

Трафаретная печать CombiLINE с 2-ной УФ-сушкой

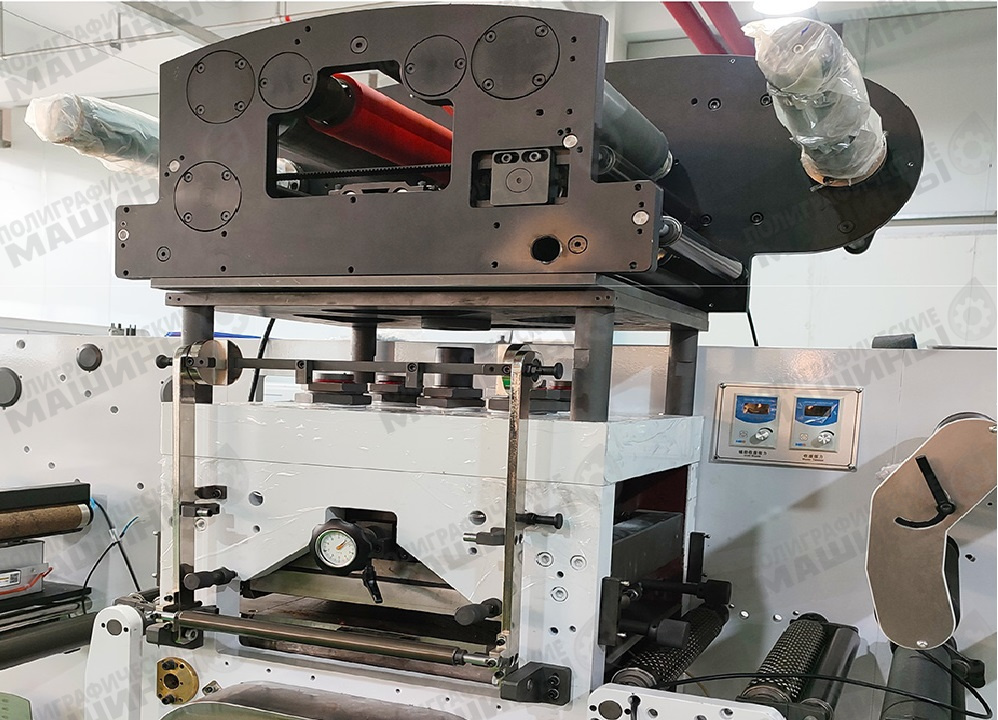

Секция плоского горячего тиснения / секция эмбоссирования:

Сервоприводный модуль размотки фольго на линии финишной отделки FlatLINE

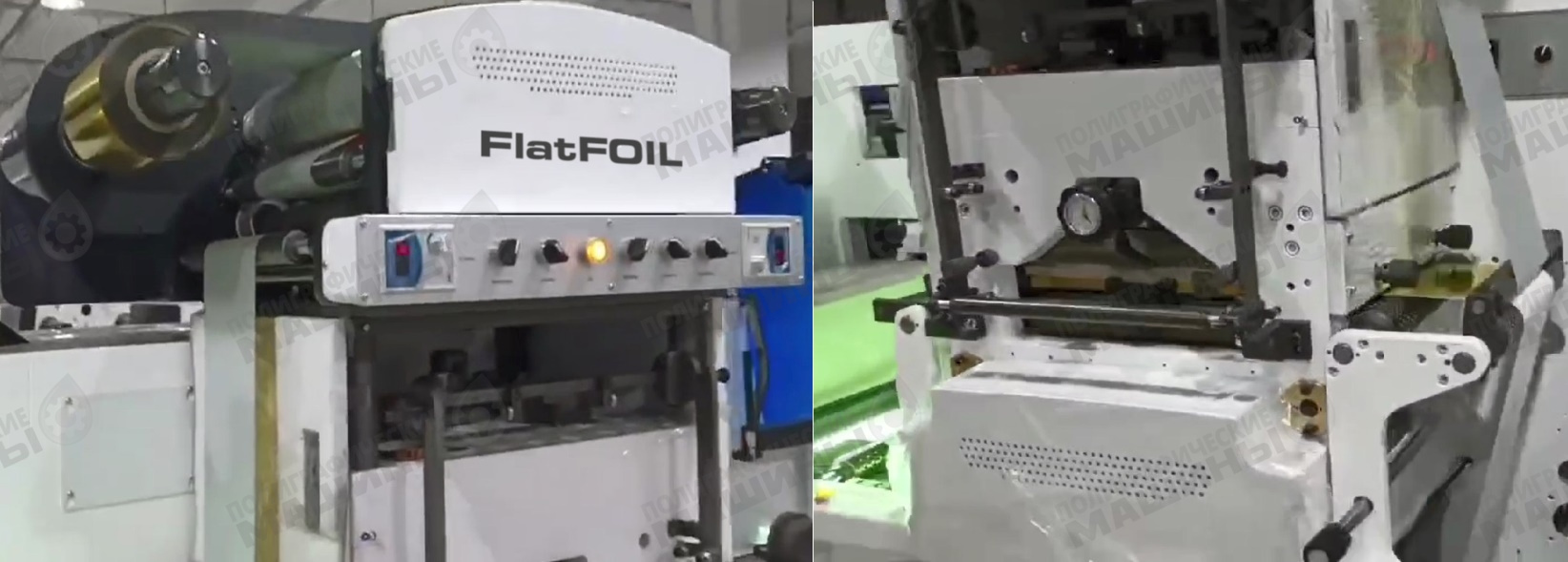

Секция плоского горячего тиснения фольгой FlatFOIL на финишной линии CombiLINE

• 4 сервопривода: протяжки, ход танцующего вала; привод пресс тиснения, протяжка после высечки.
• +2 Сервопривода для контроля промотки фольги
• Датчик контроля шага промотки фольги по метке
• Сегментированные вали размотки – для размотки нескольких рулонов фольги одновременно

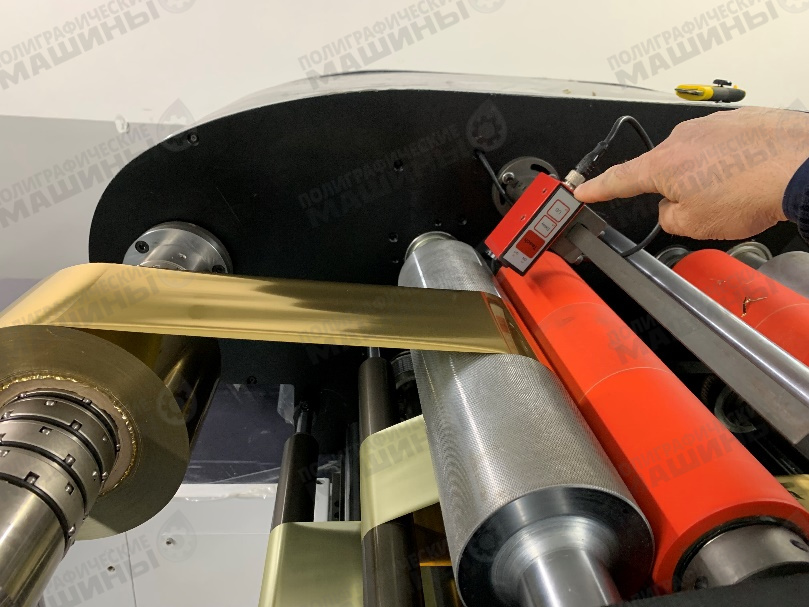

Датчик контроля промотки фольги по метке и сегментированные валы размотки CombiLINE-370

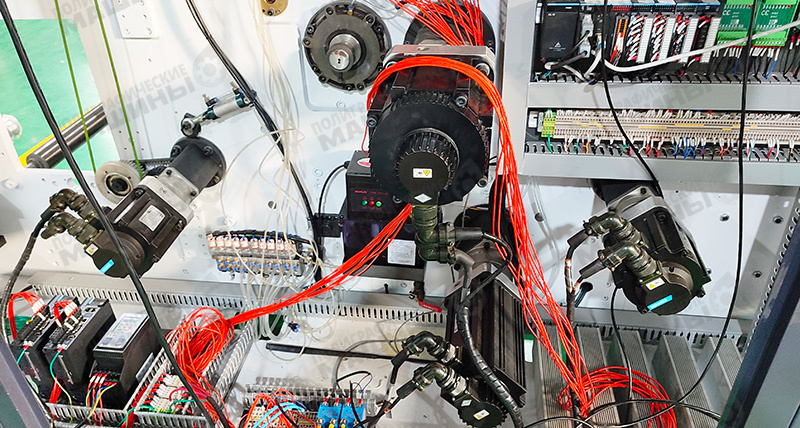

Четыре сервопривода линии плоской высечки и тиснения FlatLINE

• Быстросъемные сменные плиты заключки и противоплиты – с быстрой фиксацией;

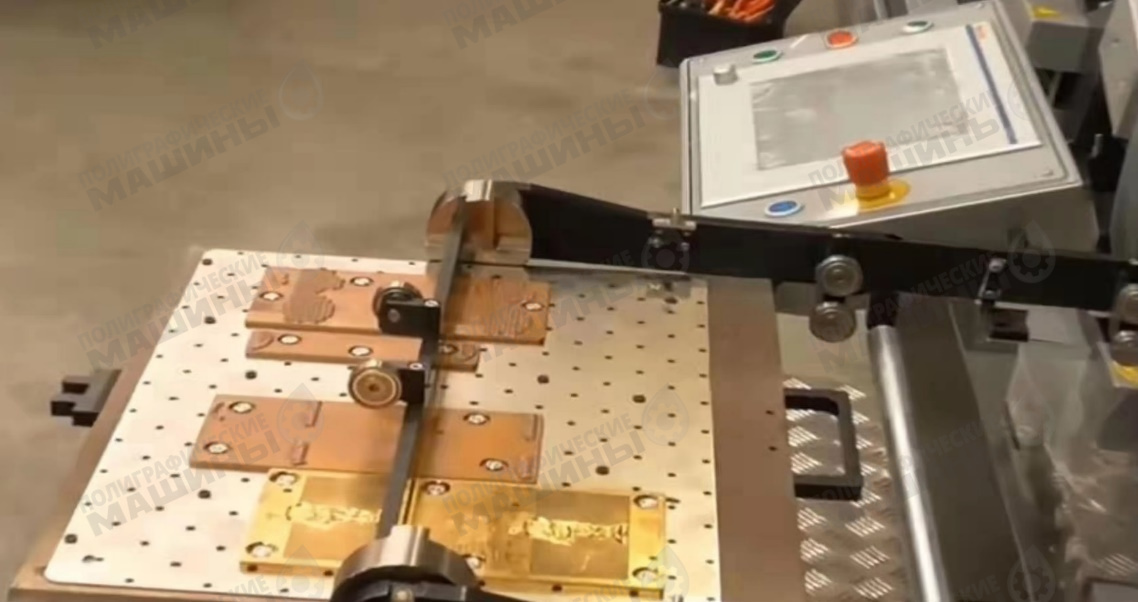

Плита крепления клише для тиснения фольгой на машине FlatLINE

• Автоматическая приводка датчиком по печатной метке;

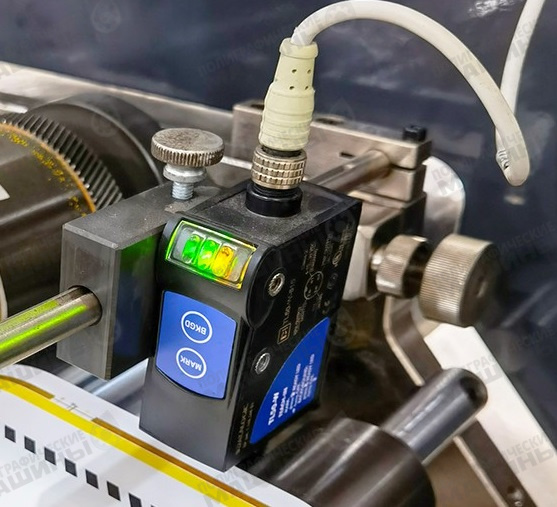

Датчик автоматической приводки по меткам перед секцией вырубки FlatLINE

• Микрометрическая приводка штампа;
• Регулировка давления высечки ручкой с манометром;

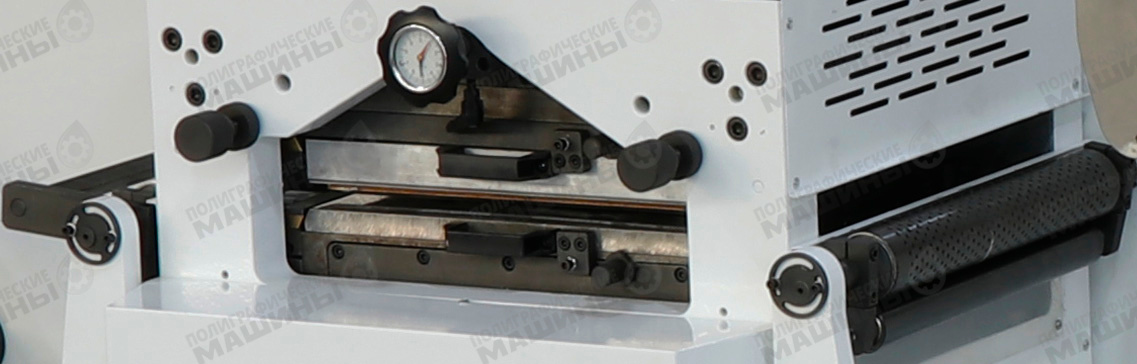

Ручка быстрой регулировки давления высечки на плоско-вырубной машине FlatLINE

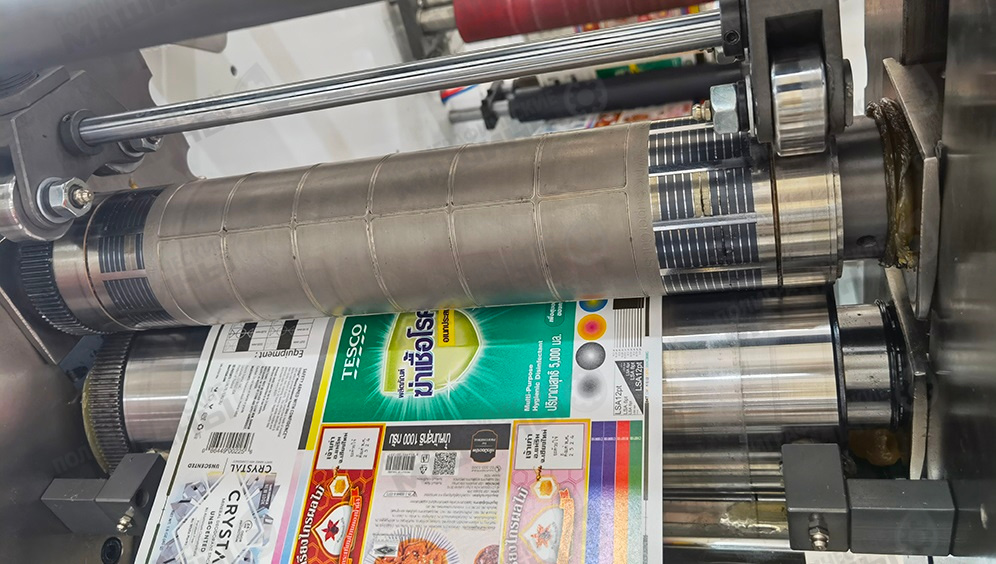

Секция ротационной высечки:

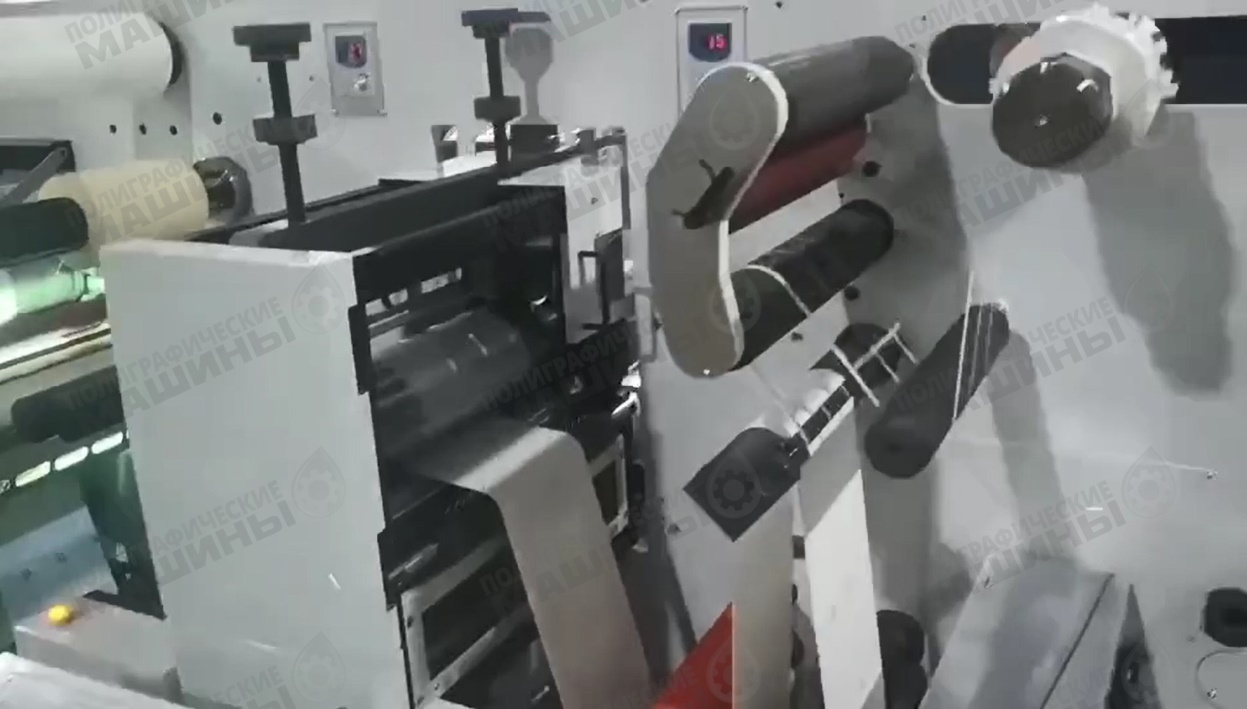

Секция ротационной высечки финишной линии CombiLINE с сервоприводним устройством намотки облоя

Сервоприводная секция ротационной высечки отделочной линии CombiLINE разгоняется до 120 м/мин

• Сервопривод секции высечки;
• Сервоприводная радиальная (продольная) приводка и моторизированная поперечная приводка;
• Автоматическая предварительная приводка высечки;
• Система микрометрической поперечной и радиальной приводки;

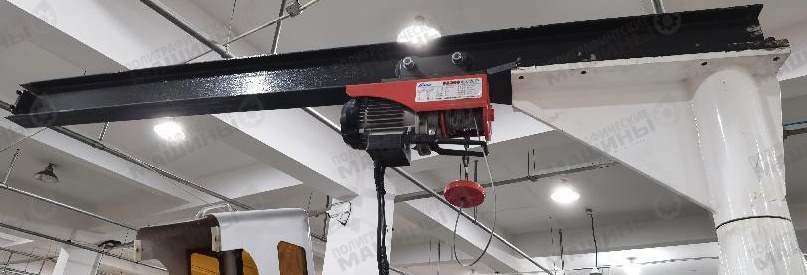

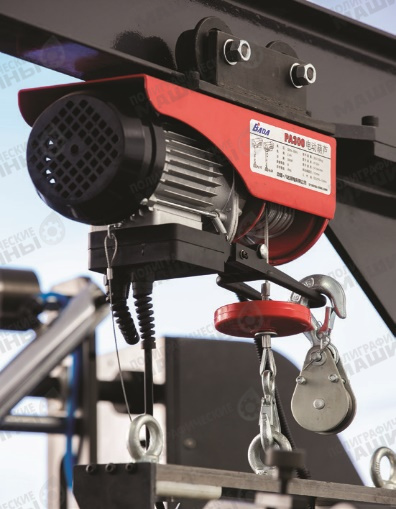

• Опция: Кран-балка для облегчения съема-установки тяжелых магнитных вырубных цилиндров;

• Опция: может быть оснащена устройством точной гидравлической регулировки давления с манометрами;

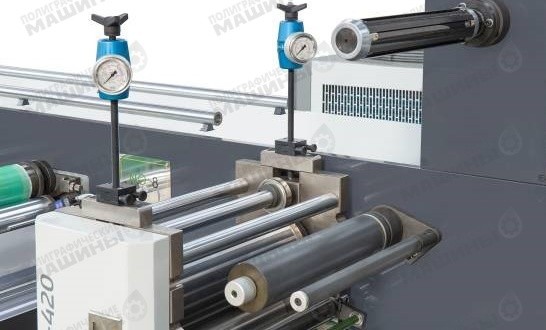

Устройство высокоточной гидравлической регулировки давления высечки по манометрам позволяет гораздо быстрее настроить глубину просечки по обоим краям цилиндра по сравнению с регулировкой на глаз. Переналадка занимает меньше времени

• Устройство смотки облоя «Снежный ком» с индивидуальным серво-приводом и с прижимным валом для лучшего контроля натяжения;
• Магнитный цилиндр 140T в комплекте.

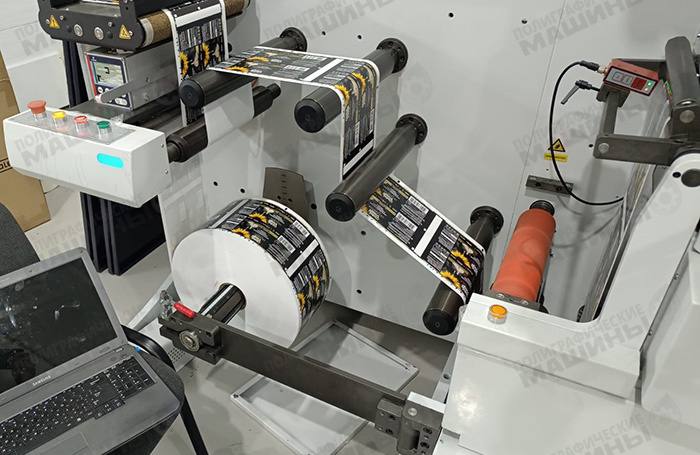

Секция намотки:

• Серопривод намотки с прижимным валом;
• Максимальный диаметр роля: 800 мм;
• Стандартное количество шпинделей намотки: 1 ед.;
• Диаметр шпинделя с пневмозажимом: 76 мм;
• Система автоматического контроля натяжения полотна с магнитными муфтами – натяжение изменяется в зависимости от диаметра намотки;
• Прижимной вал для контроля плотности намотки – актуально для пленок или фольги;
• Опция: 2 шпинделя намотки;
• Опция: Антистатик;

ОПЦИОНАЛЬНЫЕ ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ:

Рубка в лист

• Может быть оснащена секцией для рубки в лист по печатной метке
• Длинный выводной конвейер с приемкой в лоток вибросталкивателя;

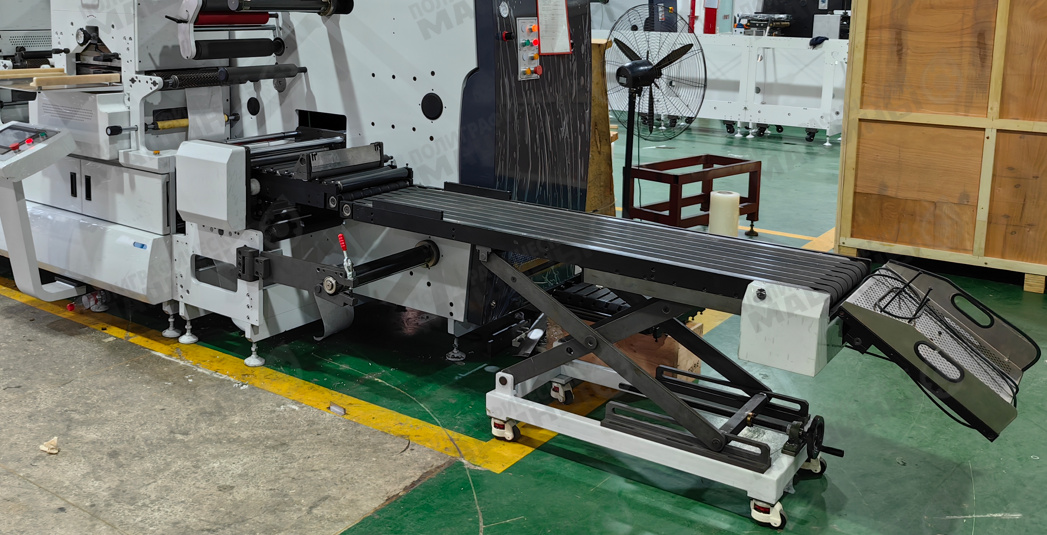

Секция рубки в лист с длинным выводным конвейером CombiLINE-370

Секция продольной резки на ручьи:

• Располагается за 1-й секцией ротационной высечки;
• Стандартно оснащена 8-ю дисковыми ножами;
• Оснащена собственным насосом для вакуумного удаления обрези;
• Опция: Комплект для резки лезвийными ножами – 12 шт.;
• Опция: Комплект для резки пневмо-ножами – 8 шт.;
• Опция: автоматическая настройка положения ножей;

Секции флексо-печати:

• Флексо-печатная секция, построена по принципу “Flower”. «Цветочная» компоновка – это когда анилоксы и формные валы просто набрасываются на печатный вал: как лепестки на сердцевину. После установки валы фиксируются пневмо-замками – каждый в отдельности. Оператор может по отдельности быстро снять и установить любую часть печатной секции: дуктор, ракель, анилокс, формный цилиндр. Такая компоновка обеспечивает простую и быструю переналадку.

• Каждая печатная секция оснащена ручками микрометрической продольной и поперечной приводки;

С машиной будет поставлено:

• Набор инструмента для работы с машиной;
• Руководство по эксплуатации и техническому обслуживанию оборудования;

Сервисное обслуживание:

ООО «Полиграфические машины» одна из немногих компаний, которая обладает собственным сервисным центром и обученным персоналом из 5 сервис-инженеров;

Сервисное обслуживание включает в себя: консультации по телефону технических специалистов, выезд специалистов, диагностика и устранение неисправностей оборудования на территории заказчика

Технические характеристики:
